Портальный Металлообрабатывающий Центр с ЧПУ EUMASEIKI модель DM-4025i - Продам в Ningbo
Детальное описание
Портальный Металлообрабатывающий Центр с ЧПУ

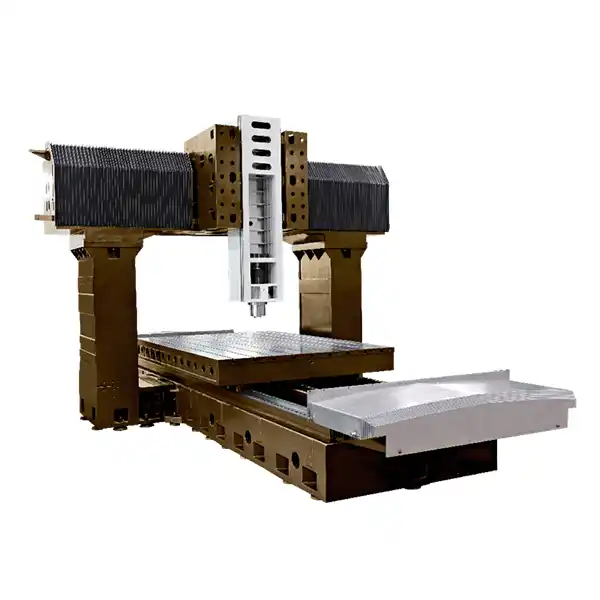

Обрабатывающий центр портального типа EUMASEIKI серий DM/DM5 благодаря высокой мощности и жёсткой конструкции в сочетании с высоким качеством и автоматизацией обеспечивает высокую эффективность и производительность обработки. Все конструктивные элементы прошли анализ методом конечных элементов (FEA), что позволило добиться оптимизации конструкции и снижения веса при обеспечении максимальной жёсткости всей машины. Портал и основание выполнены в виде цельнолитой конструкции, контактные поверхности прошли точную ручную шабровку — это гарантирует максимальную точность сборки, прочность конструкции и равномерное распределение нагрузки. Станок широко используется на крупных предприятиях автомобильной промышленности, производства прецизионных пресс- форм, аэрокосмической и энергетической отраслей.
Описание
Обрабатывающий центр портального типа EUMASEIKI серии DM/DM5: рабочий стол имеет двухслойную усиленную ребристую полую антивибрационную конструкцию, что повышает стабильность обработки; модульная конструкция шпинделя позволяет выбрать шестерёнчатый высокомоментный шпиндель (полнозубый) либо встроенный высокоскоростной высокомоментный шпиндель — для обеспечения различных характеристик резания в соответствии с разнообразными требованиями к обработке. Станок может быть оснащён автоматизированной сменой инструментального магазина и вертикально- горизонтальной системой смены инструментов, превращаясь в пятисторонний или пятиосевой обрабатывающий центр. Повышенная гибкость обработки в полной мере отвечает текущим и будущим требованиям к различным видам обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Технические характеристики | ед. изм. | DM-4025i |
| Перемещение по оси X (рабочий стол вперед-назад) | мм | 4000 |
| Перемещение по оси Y (шпиндельная бабка слева и справа) | мм | 2500 |
| Перемещение по оси Z (шпиндельная бабка вверх и вниз) | мм | 1000 |
| Расстояние от торца шпинделя до поверхности стола | мм | 200~1200 |
| Расстояние между двойными стойками портала | мм | 2800 |
| Размер рабочего стола | мм | 2100×4000 |
| Макс допустимая нагрузка на стол | Кг | 12000 |
| Размеры Т-образного паза (ширина × шаг прорези × количество) | мм | 28×220×9 |
| Частота вращения шпинделя | об/мин | 6000 |
| Конус шпинделя | тип | ISO 50 |
| Ускоренная подача (X/Y/Z) | м/мин | 12 / 12 / 12 |
| Рабочая подача (X/Y/Z) | мм/мин | 1～8000 |
| Форма хвостовика инструмента | тип | BT50 |
| Емкость инструментального магазина | поз. | 24/40 |
| Макс. диаметр инструмента (соседний/не соседний) | мм | 125φ / 250φ |
| Макс длина инструмента | мм | 350 |
| Макс вес инструмента | Кг | 20 |
| Метод смены инструмента | тип | рычаг |
| Скорость смены инструмента (от инструмента к инструменту) | сек. | 5 |
| Коробка передач | тип | 1:4.2 |
| Мощность главного двигателя | кВт | 22/26 |
| Крутящий момент главного двигателя | Нм | 140/165.5 |
| Выходной крутящий момент ползуна | Нм | 588/693 |
| Мощность привода по осям X/Y/Z | кВт | 6.0/ 7.0 / 7.0 |
| Крутящий момент привода по осям X/Y/Z | Нм | 38/30/30 |
| Мощность насоса СОЖ | kw | 1.1+1.1 |
| Пневматическое давление | Кг/см2 | 6.5 |
| Требуемая мощность | кВA | 60 |
| Точность позиционирования осей XYZ | мм | ±0.005/300 |
| Повторяемость осей XYZ | мм | ±0.003/300 |
| Высота станка | мм | 5400 |
| Занимаемая площадь | мм | 11200×5800 |
| Вес станка | Кг | 38000 |
| ЧПУ | FANUC 0iMF |
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
Закрытая кабина
Цветной дисплей 10,4 дюйма
Конструкция шпинделя BT50
Портальная конструкция с ползуном по оси Z
Привод шпинделя
ЛИнейные направляющие с танкетками по осям X и Y;
Жесткая направляющая конструкция с высокой жесткостью по оси Z
СОЖ
Автоматическая централизованная система смазки
Обдув шпинделя воздухом
Устройство для промывки стружки
Кондиционер электрошкафа
Выносной пульт с маховичком
Интерфейсы RS232C, USB, Ethernet
Освещение рабочей зоны
Индикаторы паузы и завершения работы
Индикаторы неисправностей
Автоматическое отключение питания М30
Ящик для инструментов
Регулировочные болты и установочные опоры
Конвейер для стружки + тележка
Система ЧПУ FANUC 0iMF
ОПЦИОНАЛЬНАЯ КОНФИГУРАЦИЯ
Шпиндель зубчатого типа
Шпиндель с прямым приводом
Встроенный шпиндель
Хвостовика инструмента и штребель : DIN50/CAT50
Удлинение хода по оси Y
Удлинение хода по оси Z
Увеличение высоты стойки
Ручные дополнительные головки: 35-градусная головка/ 90-градусная головка /универсальная головка / удлинительная головка
Автоматическая индексация дополнительной головки 5: головка под углом 35 градусов/головка под углом 90 градусов/универсальная головка/удлинительная головка
Магазин инструментов: 40/60/90/120 поз.
Оптические линейки осей XYZ (HEIDENHAIN)
Функция термокомпенсации повышения температуры шпинделя
Гидравлическая система зажима инструмента
СОЖ через шпиндель (форм A)
Устройство настройки инструмента
Устройство для измерения заготовок
Поворотный стол с ЧПУ
Маслоотделитель
