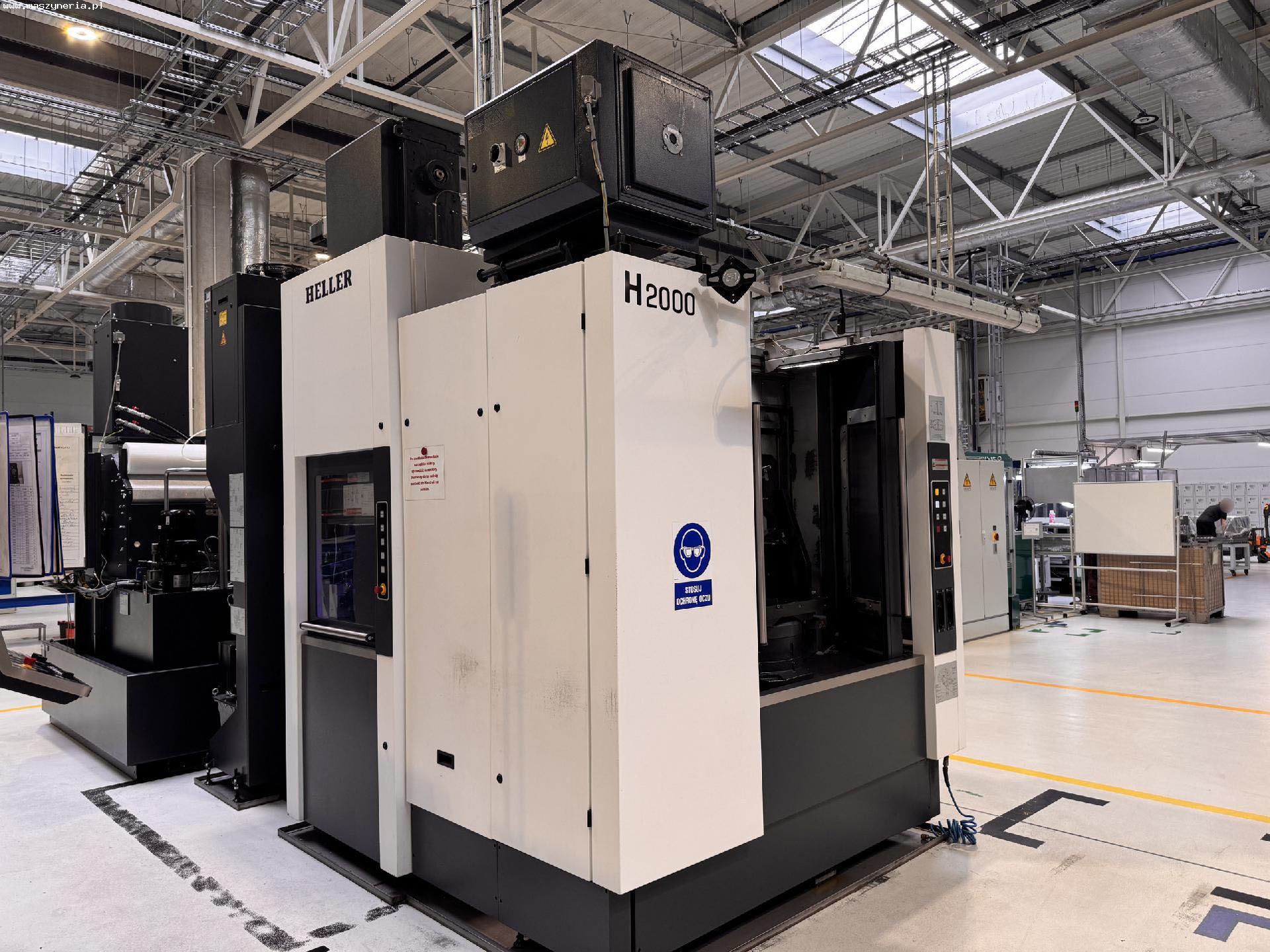

Горизонтальный обрабатывающий центр с ЧПУ HELLER H 2000 Б/У - Продам в Czarne

Горизонтальный обрабатывающий центр с ЧПУ HELLER H 2000 был построен в 2022 году компанией Heller Maschinenfabrik GmbH.

Технические характеристики фрезерного станка с ЧПУ HELLER H 2000

Общие данные

• количество осей: 4 (X,Y,Z,B)
• подача по оси X/Y/Z: 630/630/630 мм
• быстрое перемещение по оси X/Y/Z: 80/80/90 м/мин
• ускорение по оси X/Y/Z: 10/10/12 м/с2
• усилие подачи по оси X/Y: 10 кН
• усилие подачи по оси Z: 15 кН
• допуск позиционирования линейной оси: 0,005 мм

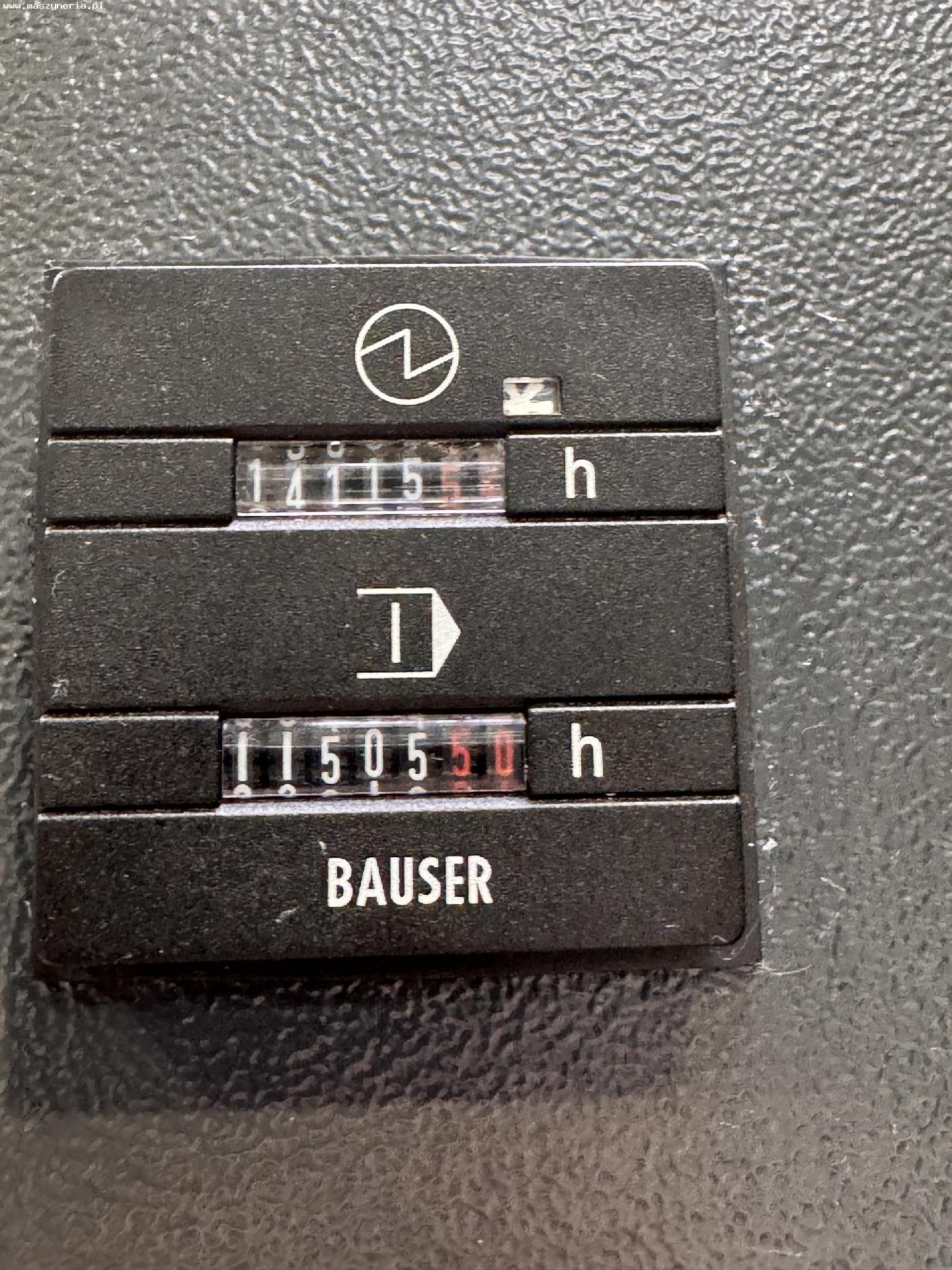

• часы работы: 11505 h
• давление сжатого воздуха: 5-6 бар
• точка росы сжатого воздуха: 3°C
• чистота сжатого воздуха: < 5 мкм
• максимальное содержание масла в сжатом воздухе: 0,1 мг/м3
• общая мощность оборудования без системы фильтрации охлаждающей жидкости: ок. 31 кВА
• допустимая температура окружающей среды: 10-45°C
• электропитание: 3x 400 В; 50 Гц
• размеры станка HELLER H2000 с системой фильтрации СОЖ и транспортером стружки (Д x Ш x В): 6300 x 2950 x 3400 мм

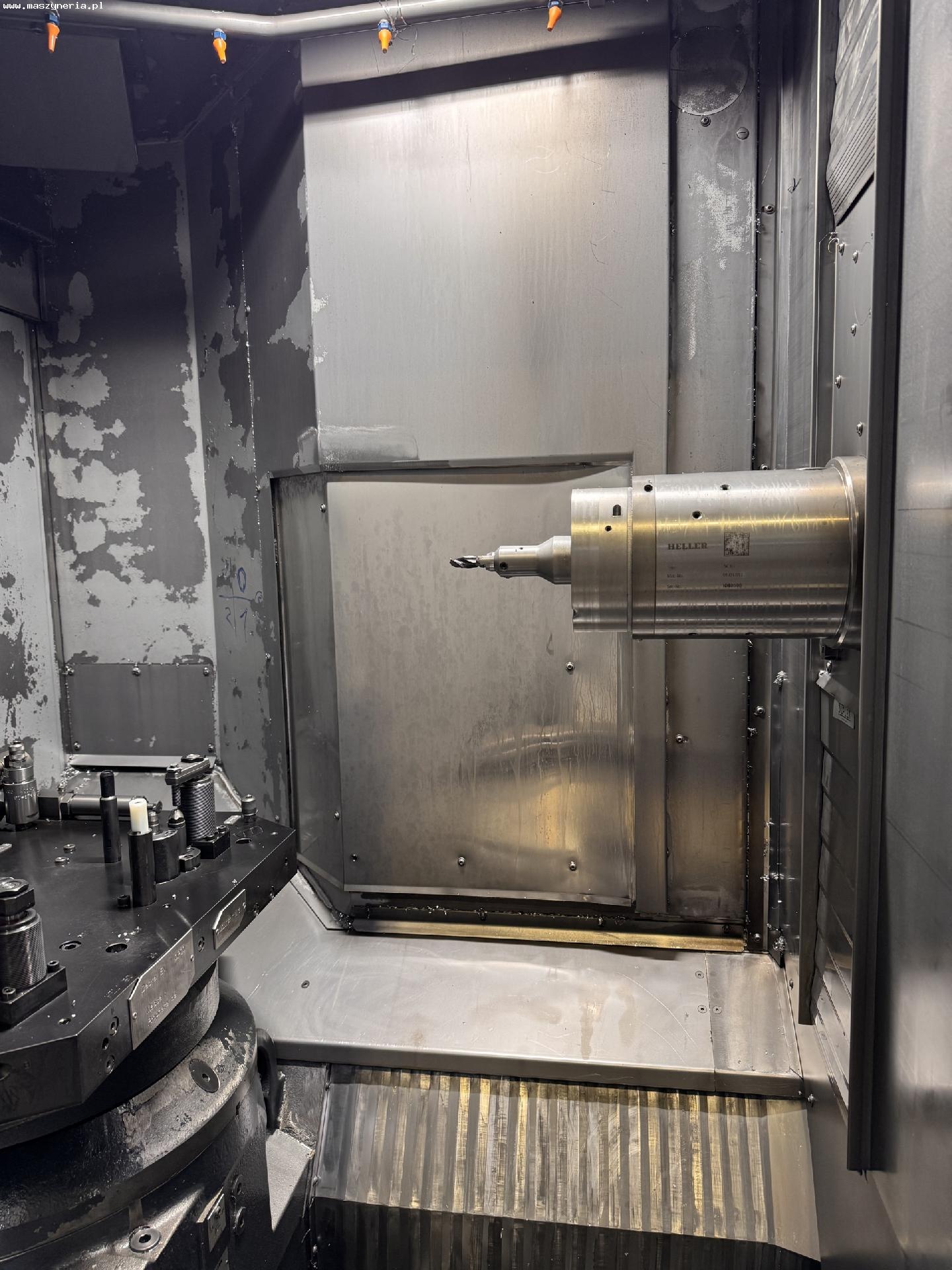

Шпиндель

• режущий блок SC 63i Speed Cutting
• максимальная скорость вращения шпинделя: 16000 об/мин
• минимальная скорость вращения шпинделя: 5 об/мин
• конусность шпинделя: HSK-A 63 (DIN 69893)
• мощность привода шпинделя: 45 кВт
• крутящий момент шпинделя: 103 Нм
• диаметр подшипника шпинделя: 80 мм

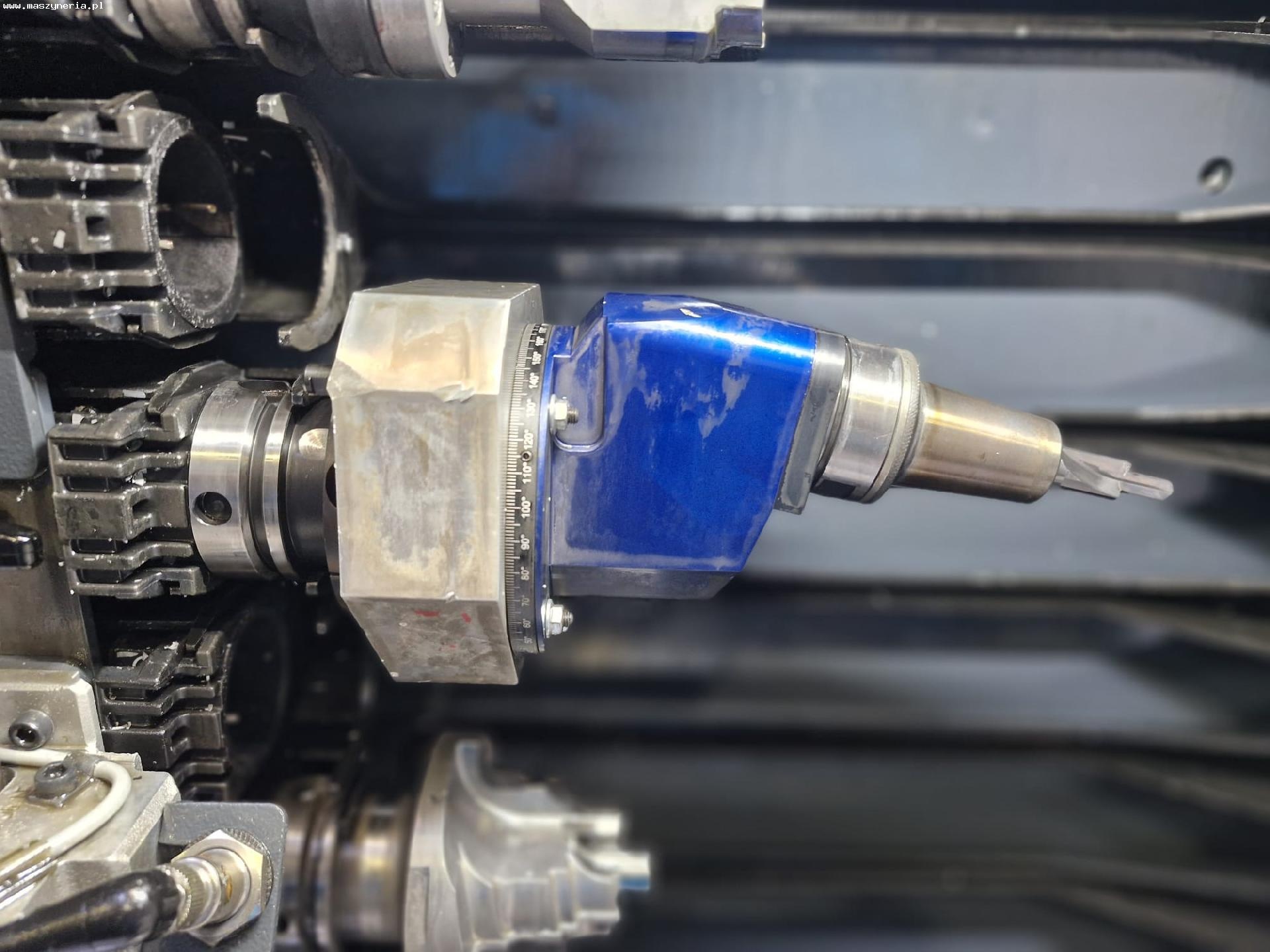

• возможность установки угловых головок

Автоматическая система смены паллет

• максимальный вес заготовки (двухсторонняя загрузка): 800 кг
• максимальный вес заготовки (односторонняя загрузка): 600 кг
• максимальный диаметр заготовки: 720 мм
• максимальная высота заготовки: 850 мм
• размеры поддона (Д х Ш): 400 x 500 мм
• время смены поддона (с гидравлическим зажимом): 10,5 с
• время смены поддона (без гидравлического зажима): 10 с
• точность смены поддонов по осям X/Y/Z: 0,01 мм
• максимальный момент инерции паллеты относительно оси B: 36 кгм2

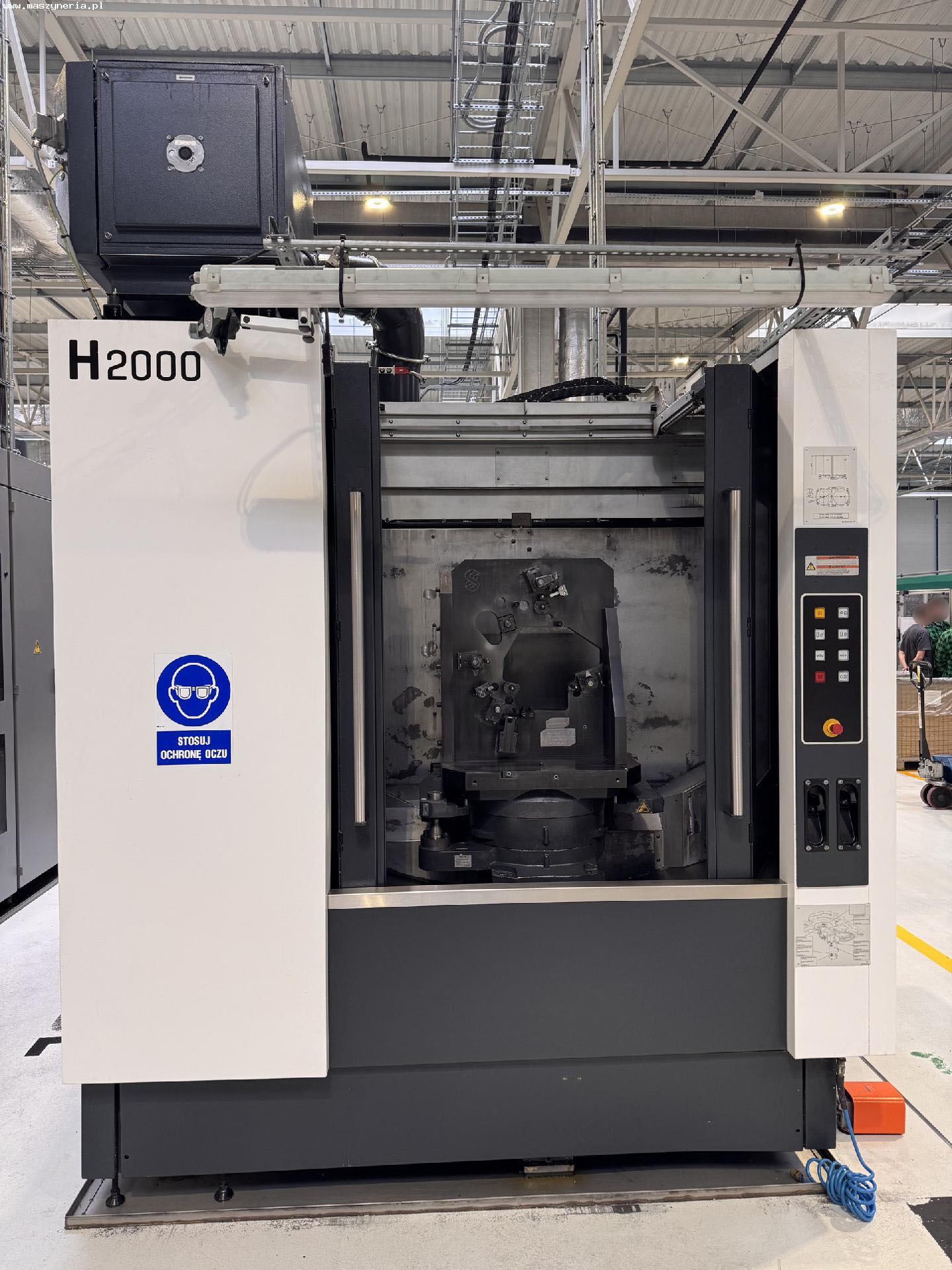

• загрузочная станция с ручным поворотом поддона (4x 90°)
• поддон с отверстиями DIN (2 шт.)
• пневматическое управление опорой заготовки
• снижение гидравлического давления до 60 бар для существующих устройств
• мультимедийный интерфейс для крепления заготовок (5 контуров, гидравлика до 80 бар)
• управление дополнительной гидравлической линией в рабочем пространстве

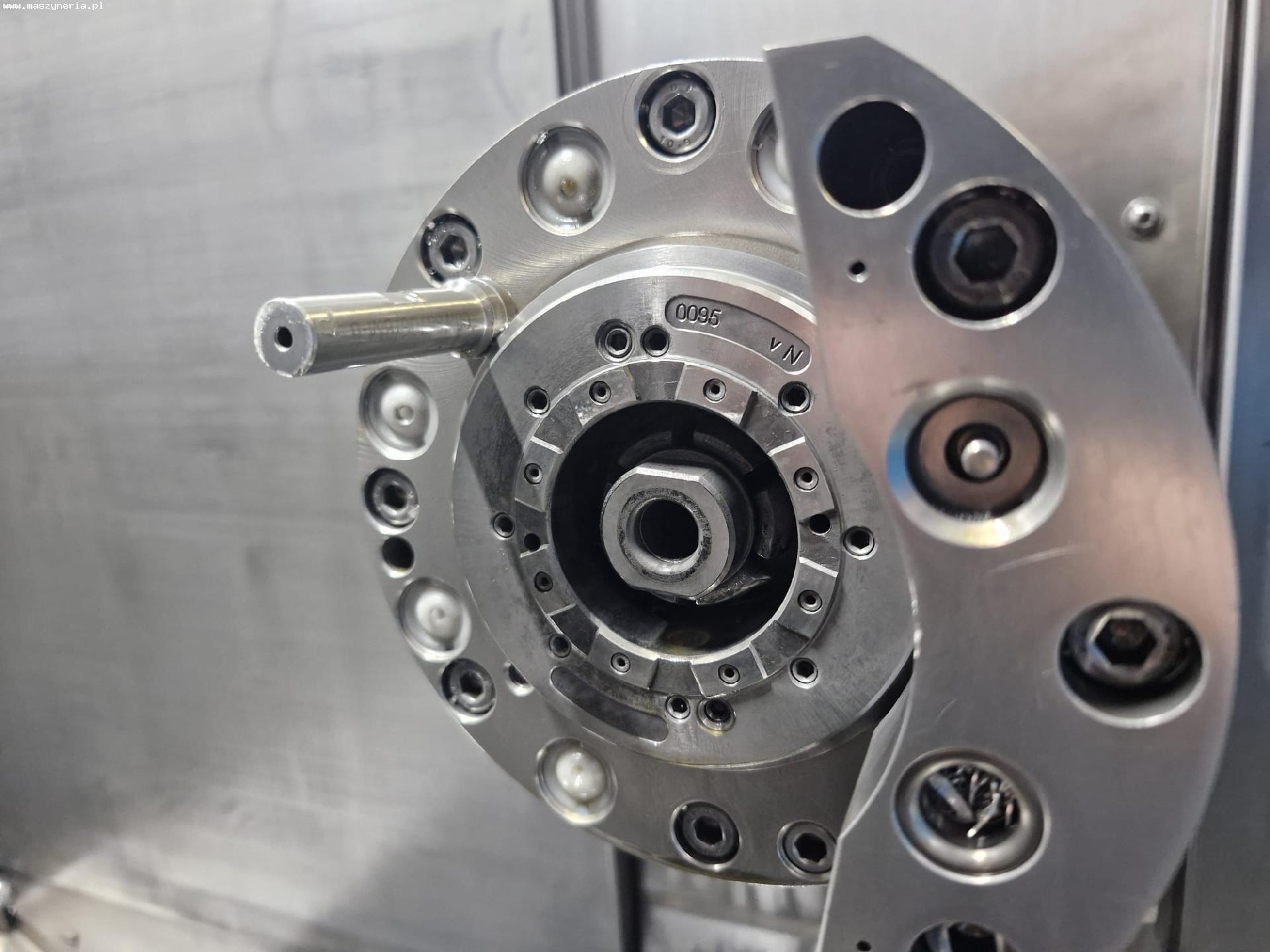

Поворотный стол с ПУ

• диапазон вращения по оси B: 360°
• скорость вращения оси В: 40 об/мин
• точность индексации оси B: 0,001°
• допуск на угловое позиционирование оси B: 8″
• максимальный тангенциальный крутящий момент (поворотный стол с ПУ): 5000 Нм
• максимальный крутящий момент при наклоне (поворотный стол с ПУ): 8000 Нм

Магазин инструментов

• количество позиций: 80
• максимальный диаметр инструмента (соседние позиции пусты): 160 мм
• максимальный диаметр инструмента (соседние позиции заняты): 72 мм
• максимальная длина инструмента: 410 мм
• максимальный вес инструмента (соседние позиции пустые): 12 кг
• максимальный вес инструмента (соседние позиции заняты): 3,5 кг
• время смены инструмента (от чипа к чипу): 2,2 с
• держатель инструмента: HSK 63
• панель управления на станции подготовки инструмента

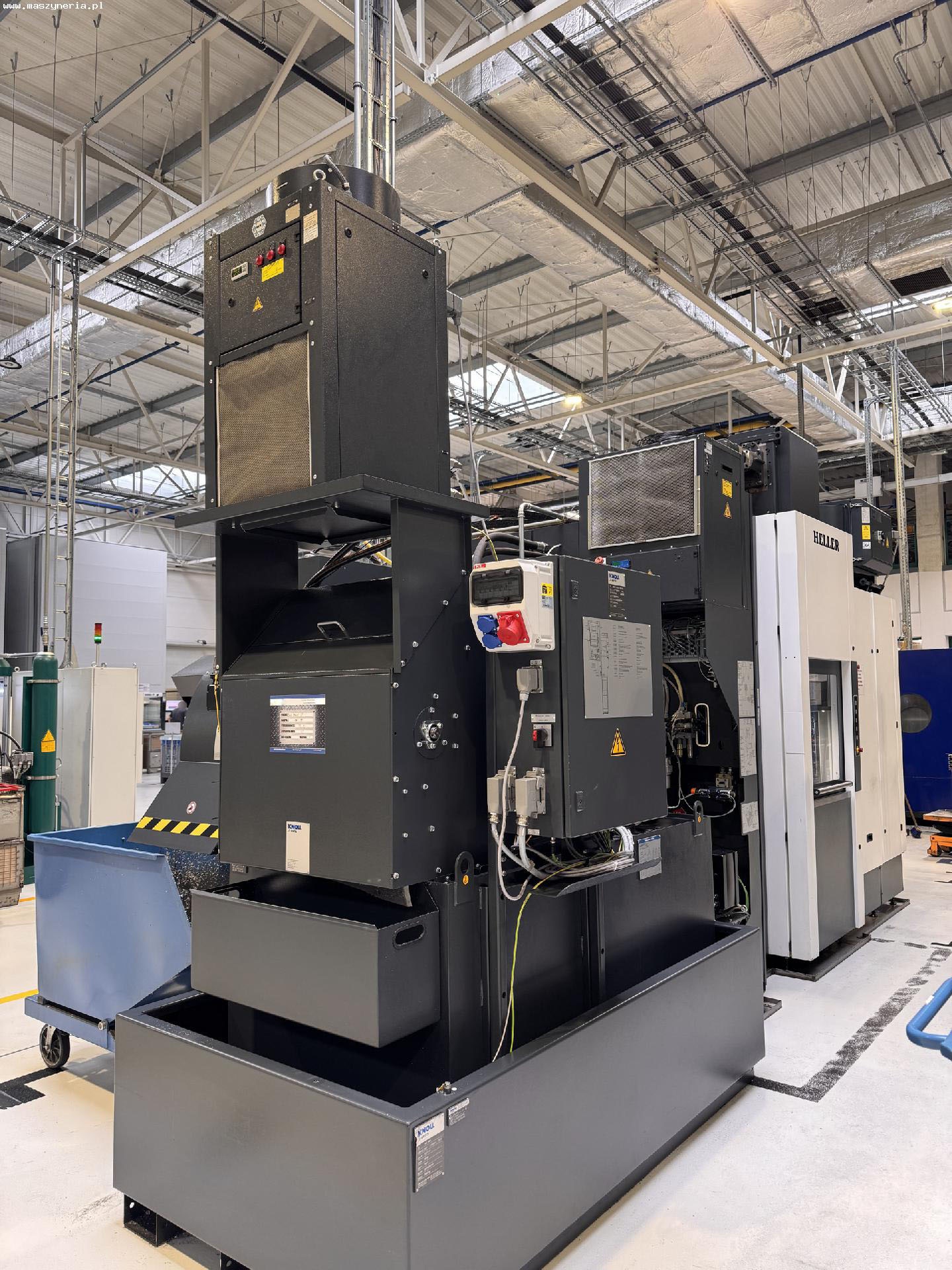

Система фильтрации СОЖ

• бумажный фильтр
• точность фильтрации: 40 мкм
• объём бака: 1200 л
• IKZ 50 бар
• производительность IKZ при 50 бар: 33 л/мин
• максимальная мощность системы фильтрации СОЖ: 14 кВА
• промывка рабочего пространства

Оснащение фрезерного станка HELLER

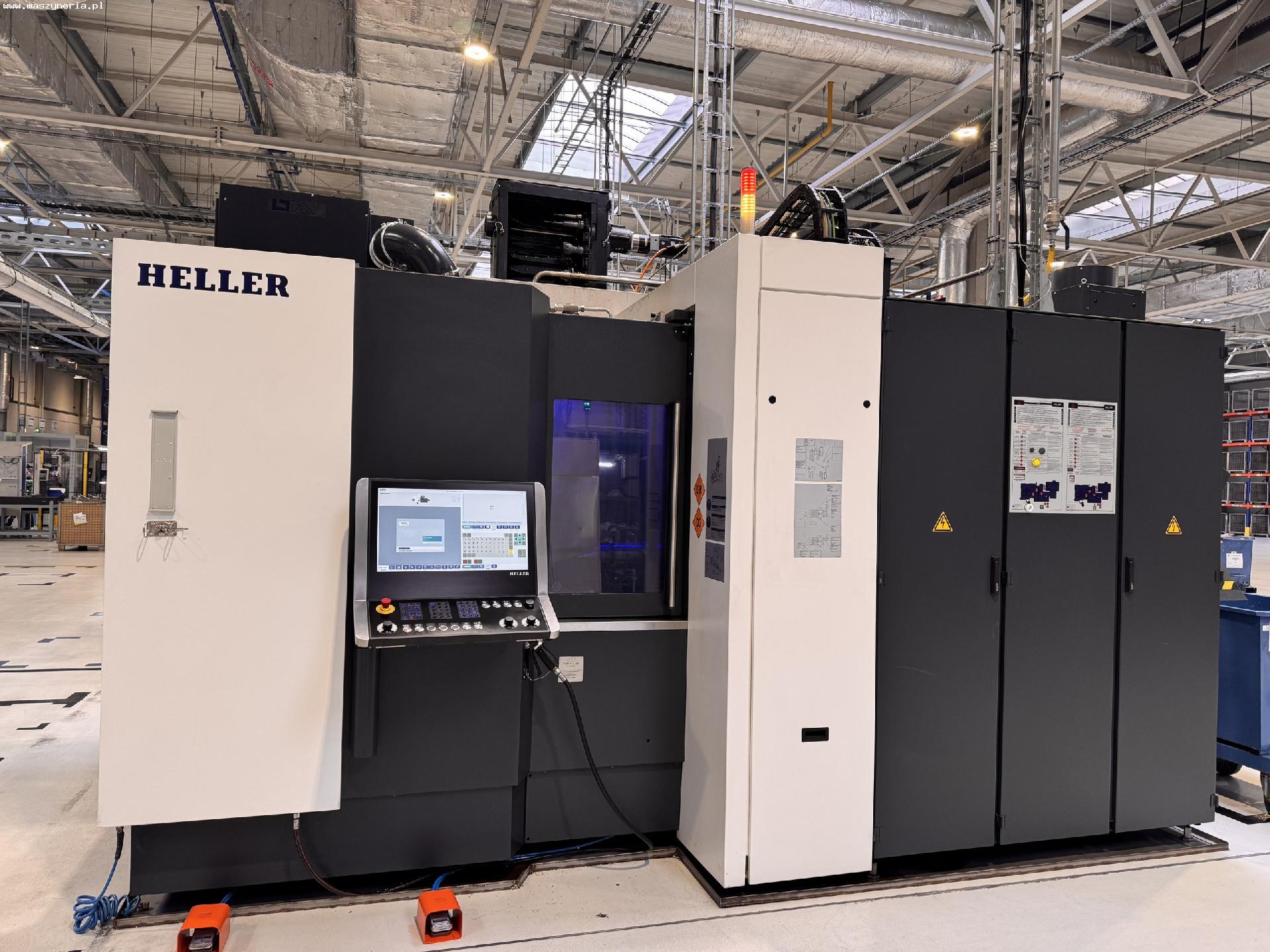

• управление ЧПУ: SIEMENS SINUMERIK 840D SL

— интегрированный контроль инструмента (IPM)
— контроль поломки инструмента
— автоматический цикл подготовки и отделки производства
— счетчики времени работы и количества изготовленных деталей
— запись производственных данных (BDE)
— интерфейс на польском и немецком языках

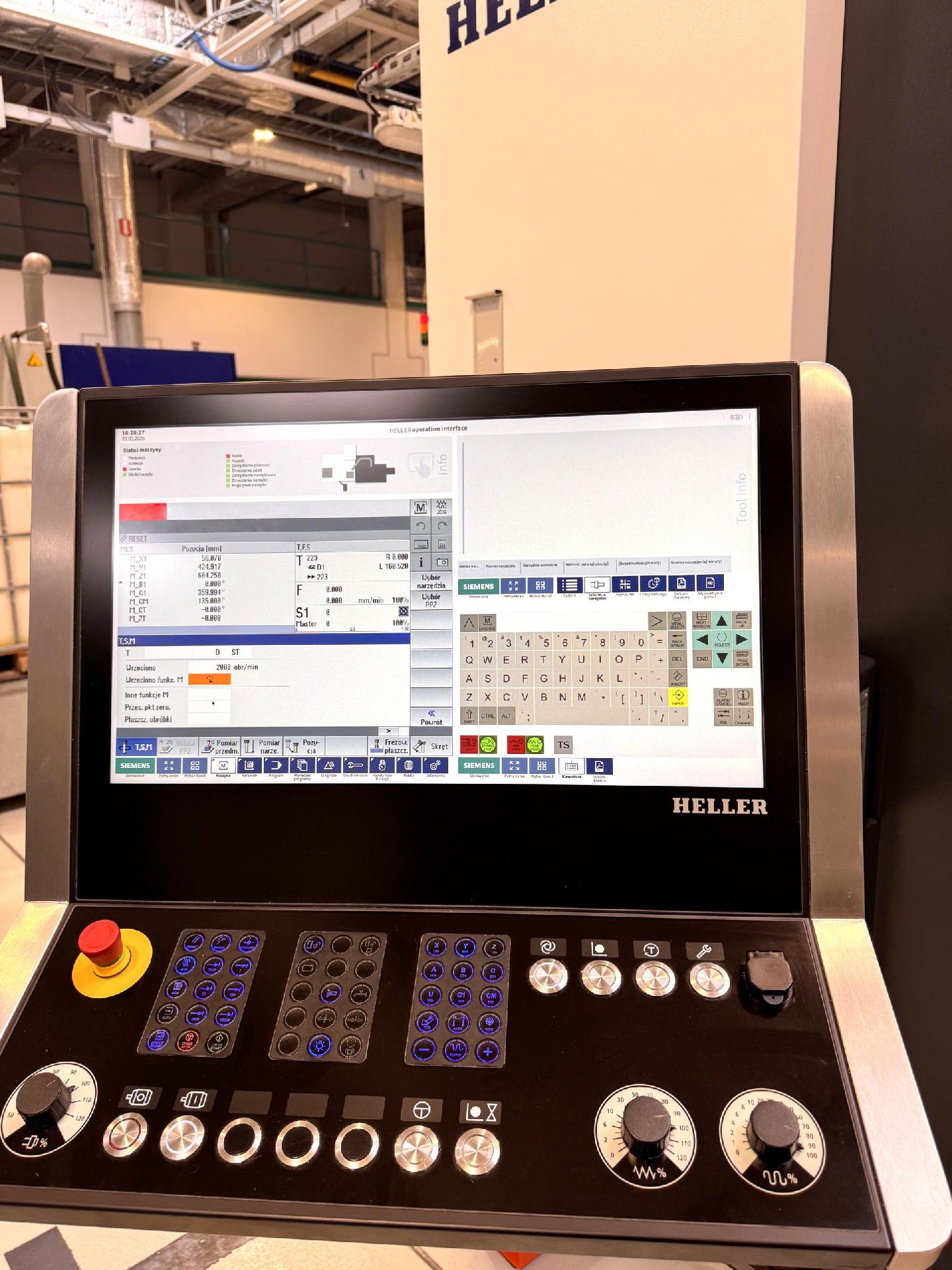

• 24-дюймовая панель оператора с сенсорным экраном: HELLER Operation Interface
• пакет SPEED — поворотный стол с ПУ, увеличенная скорость быстрого перемещения, увеличенная скорость смены инструмента, AutoSet, извлечение инструмента, преобразование поверхности (CYCLE800 — Siemens)
• поворотный стол с ПУ
• шпиндель с системой охлаждения и температурной компенсацией
• 80-позиционный цепной магазин инструментов
• автоматическая система смены паллет
• сервоприводы с инкрементальными энкодерами по всем осям
• система прямого измерения в виде стеклянных весов
• система фильтрации охлаждающей жидкости: KNOLL VRF 250
• ленточный транспортер стружки для мокрой обработки
• лоток для сбора стружки с датчиком утечки
• система управления энергопотреблением HELLER BLUE
• система удаления масляного тумана/эмульсии
• система охлаждения с компонентами SMC
• водо-воздушный блок охлаждения шпинделя и шкафа управлени
• яблок охлаждения СОЖ с компрессорной системой
• интегрированная воздушная и водяная пушка
• пневматическая система на основе компонентов FESTO
• центральная система воздушно-масляной смазки
• роликовые направляющие с низким коэффициентом трения по всем линейным осям
• лампа индикации состояния станкаинтерфейс OPC UA (только для чтения, в сочетании с записью производственных данных)
• виброгасящие элементы для поддержки станка
• обдув стекла рабочей двери
• специальная маркировка на польском и немецком языках
• маркировка скрытых устройств на ограждения
• хтехническая документация на польском языке + цифровая версия (PDF, CD)
• документация по технике безопасности (LOTO — Lockout/Tagout)
• сервисная документация, списки запасных частей и контрольные компоненты
• расширенный список запасных частей и расходных материалов
