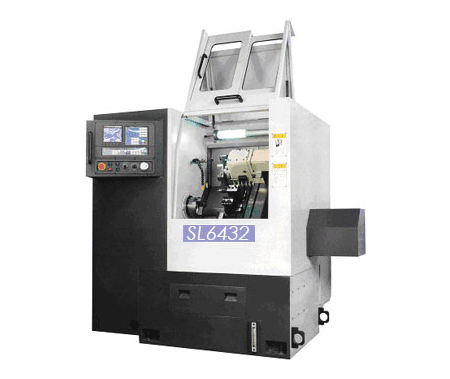

Центр обрабатывающий токарный SL-6432


Центр обрабатывающий токарный SL-6432
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Данный станок, недавно разработанный ведущей станкоcтроительной компанией, значительно превосходит другие станки с числовым управлением того же типа. Это высококлассный, высокоточный, высокоскоростной станок с экономичной ценой, который, как мы надеемся, привлечет Ваше внимание.

Максимальная скорость вращения шпинделя 5000 об/мин. Подшипник шпинделя модели NSK(Япония). Широкий диапазон скоростей повышает эффективность точения, а чистота обработки деталей такова, что при правильно подобранных режимах резания и инструменте токарная обработка может заменять шлифовку. Монолитная наклонная конструкция обеспечивает хорошую жесткость, устойчивость к вибрации, легкость в управлении, удобство чистки и уборки станка. Станок оборудован комплексной системой приводов, использующей СЧПУ FANUC. Для перемещения по осям X/Z используются сервомоторы постоянного тока.

Гидравлическая система станка управляет скоростными поворотными гидроцилиндрами и гидравлическим зажимным патроном, что снижает трудозатраты персонала и повышает эффективность производства в целом.

Шпиндель имеет плавную регулировку скорости с помощью высокоэффективных преобразователей частоты системы «Фуджи» Япония или «Данфос» (Дания), управляющих главным электродвигателем переменной частоты, что позволяет осуществлять скоростное горизонтальное резание. Рационально спроектированные станина и ходовой винт обеспечивают высокую надежность процесса резания и хорошие точностные характеристики станка.

Направляющие, изготовленные из специального чугуна, прочные и износоустойчивые. Конструкция держателя инструмента обеспечивает быструю смену резцов с высокой точностью и повторяемостью. Станок имеет тройную систему подачи СОЖ, полностью закрытый корпус, что позволяет применять высокую скорость резания с использованием высокоэффективной охлаждающей жидкости.

По желанию заказчика может быть установлена гидравлическая задняя бабка с автоматически выдвигаемой пинолью.

Базовая комплектация:

  • Система ЧПУ Fanuc Oi-mate TC
  • Подшипники шпинделя модели NSK производства Японии.
  • Преобразователь частоты марки «Фуджи» производства Японии или «Данфос» производства Дании.
  • Главный электродвигатель с переменной частотой.
  • Направляющие из специального высокопрочного чугуна
  • Высокоточная шарико-винтовая пара
  • Гидравлический зажимной патрон модели HGD.
  • Высокофункциональная гидравлическая система.
  • Высокоточный держатель инструмента.
  • Безопасный, полностью закрытый кожух.

Опционально:

  • 8-позиционное резцовое электрическое зажимное устройство германской фирмы «Шорт».
  • Зажимной патрон.
  • Гидравлическое управление задней бабкой.
  • Устройство автоматической подачи прутка.
Техническая характеристика
Максимальный диаметр обработки над станиной:
280 мм
Максимальный диаметр обработки над суппортом: 80 мм
Максимальная длина обработки: 250 мм
Максимальный ход по осям X/Z: 250х250 мм
Диаметр подшипника шпинделя: 70 мм
Диаметр отверстия шпинделя: 40 мм
Максимальный диаметр обрабатываемого прутка: 30 мм
Внутренний конус шпинделя: МТ5
Размеры головки шпинделя: А2-4
Диапазон частот вращения шпинделя: 60-5000 об/мин
Мощность главного электродвигателя: 3,0 кВт
Минимальный шаг движения: 0,0005/0,001 мм
Скорость быстрых передвижений по осям X/Z: 8/12 м/мин
Центральный гидравлический зажимной патрон: 5”
Размеры инструментальной рабочей площадки: 420х200 мм
Максимальное сечение резца: 20х20 мм
Максимальный диаметр расточки: 25 мм
Диаметр пиноли: 60 мм
Максимальный ход пиноли: 80 мм
Шероховатость поверхности обрабатываемой детали: 0,8
Наружные размеры: 1500х1200х1500 мм
Масса станка нетто/брутто:
1800/2100 кг
