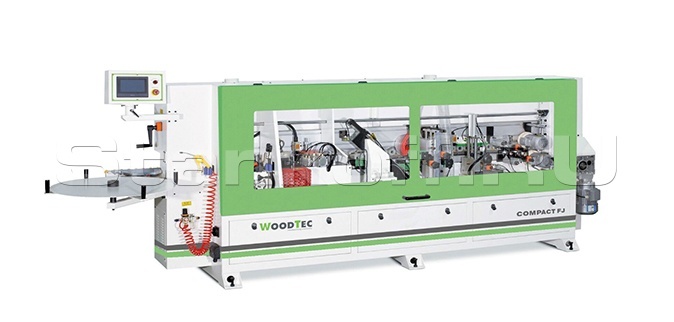

Автоматический кромкооблицовочный станок WoodTec Compact F2J

Контакты

Али

+7 (995) 888-07-03

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схема обработки:

Предварительное фрезерование

Подача кромки

Клеевой узел

Гильотина

Пресс группа

Узел 2-х моторной торцовки

Чистовой узел фрезерования свесов

Узел радиусной циклевки

Узел обкатки углов

Полировальный узел

Отличительные особенности:

предварительного фрезерования оснащен алмазными фрезами;
Скорость подачи 9 - 13 м/мин;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Улез прифуговки 2 x 1,25 кВт, 12000 об/мин;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин;
Двухмоторный обкаточный узел;
Циклевка радиусная;
Полировальный узел 2 х 0,18 кВт, 1400 об/мин;
Магазин подачи рулонного кромочного материала;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Конструктивные особенности:

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
- Винтовая точная настройка кол-ва клея.
- Аккуратный клеевой шов.
- Не требуется регулировка на толщину материала.

Торцовочный агрегат

Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

Узел фрезерный снятия свесов

Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.

Двухмоторная обкатка углов

- Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
- 2 двигателя узла обкатки углов Мощностью: 0,37 кВт; Частота: 200 Гц; Скорость вращения: 12 000 об/мин;
- Движение за счет пневматических цилиндров;
- Возможно выбрать индивидуальную обработку угла стыков кромки.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
- Блеск обработанной поверхности;
- Очищает от загрязнений;
- Восстанавливает цвет после циклевочного узла;
- Формирует микро радиус у тонкой кромки (притупляет острый край);
- Полирующий агрегат два двигателя по 0,18кВт., два полирующих диска;
- Частота вращения 1400 об/мин.

Технические характеристики автоматического кромкооблицовочнго станка WoodTec Compact F2J
Толщина кромочного материала, мм	0,4 - 3
Толщина детали, мин/макс, мм	10 - 50
Размеры обрабатываемой детали (мин.) (Д х Ш), мм	120 x 80
Скорость подачи, м/мин	13
Мощность двух моторов на префуговку, кВт	2 x 1,25
Мощность двигателей чистовой торцовки, кВт	2 x 0,22
Обороты пил, об/мин	12 000
Мощность двигателей фрезерного узла, кВт	2 x 0,37
Обороты, об/мин	12 000
Двухмоторная обкатка углов, кВт	2 x 0,37
Обороты, об/мин	12 000
Скорость обработки, м/мин	9
Полировальный узел – мощность, кВт	2 x 0,18
Обороты, об/мин	1400
Общая мощность, кВт	8,19
Питающее напряжение (3 фазы), В	380
Давление сжатого воздуха, бар	6,0
