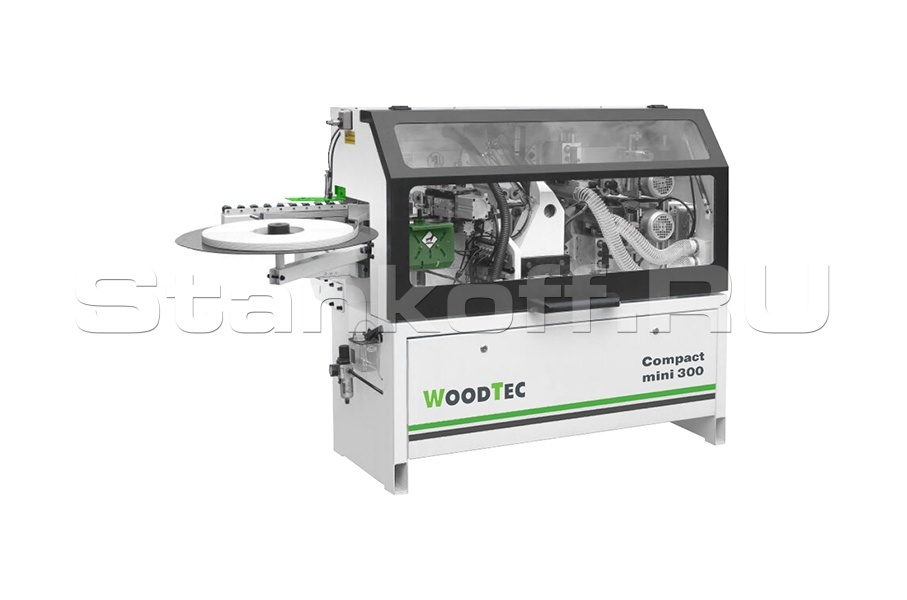

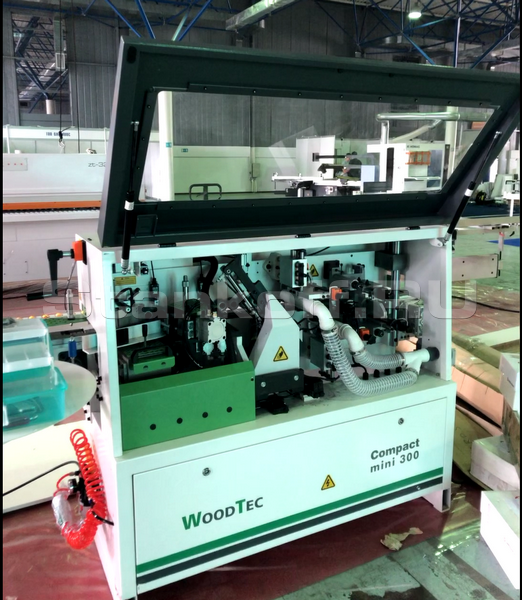

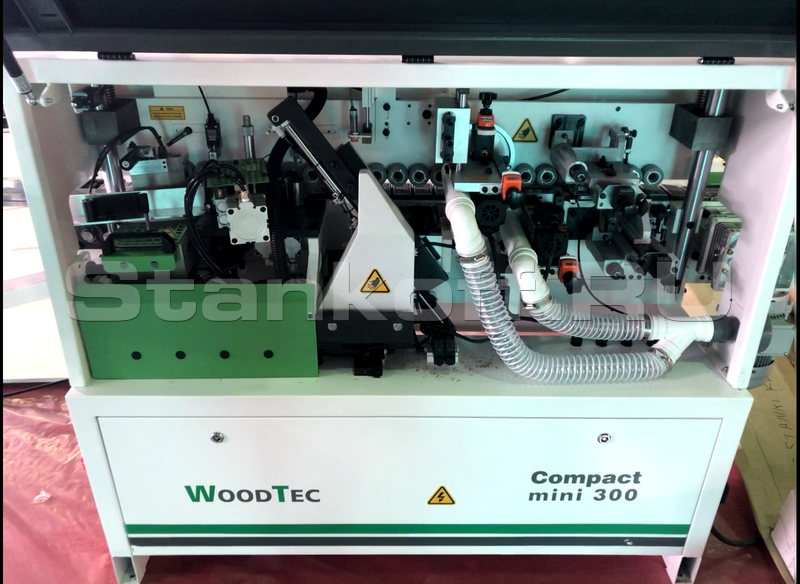

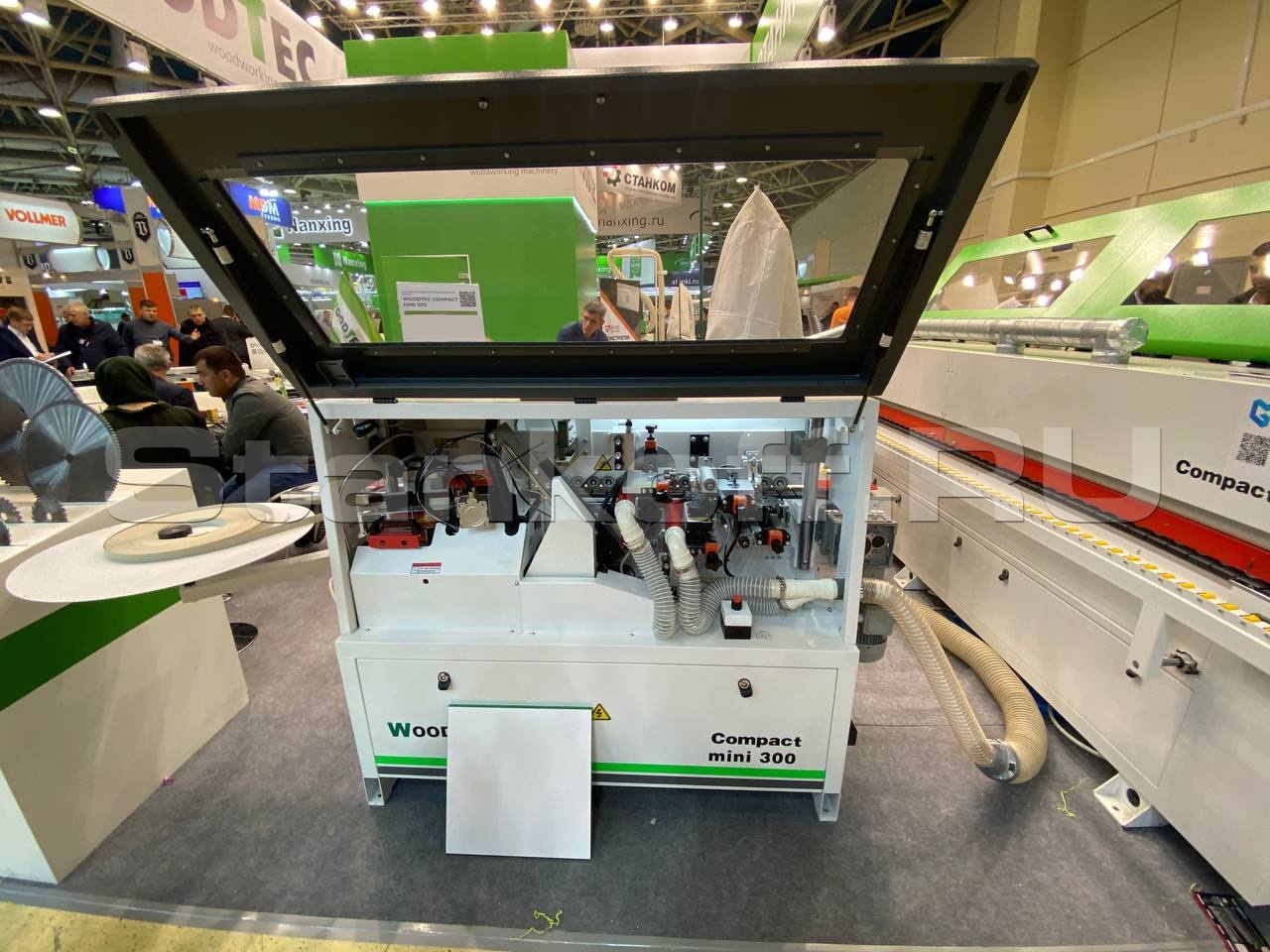

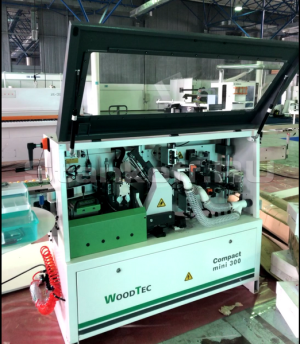

Автоматический кромкооблицовочный станок WoodTec Compact mini 300


Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300 Автоматический кромкооблицовочный станок WoodTec Compact mini 300
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

Подача кромки

Подача кромки

Клеевой узел

Клеевой узел


Гильотина

Пресс группа

Пресс группа

Узел торцовки

Узел торцовки

Фрезерование свесов

Фрезерование свесов

Узел радиусной циклевки

Узел радиусной циклевки

Отличительные особенности

  • Скорость подачи 10 м/мин;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
  • Циклевка радиусная;

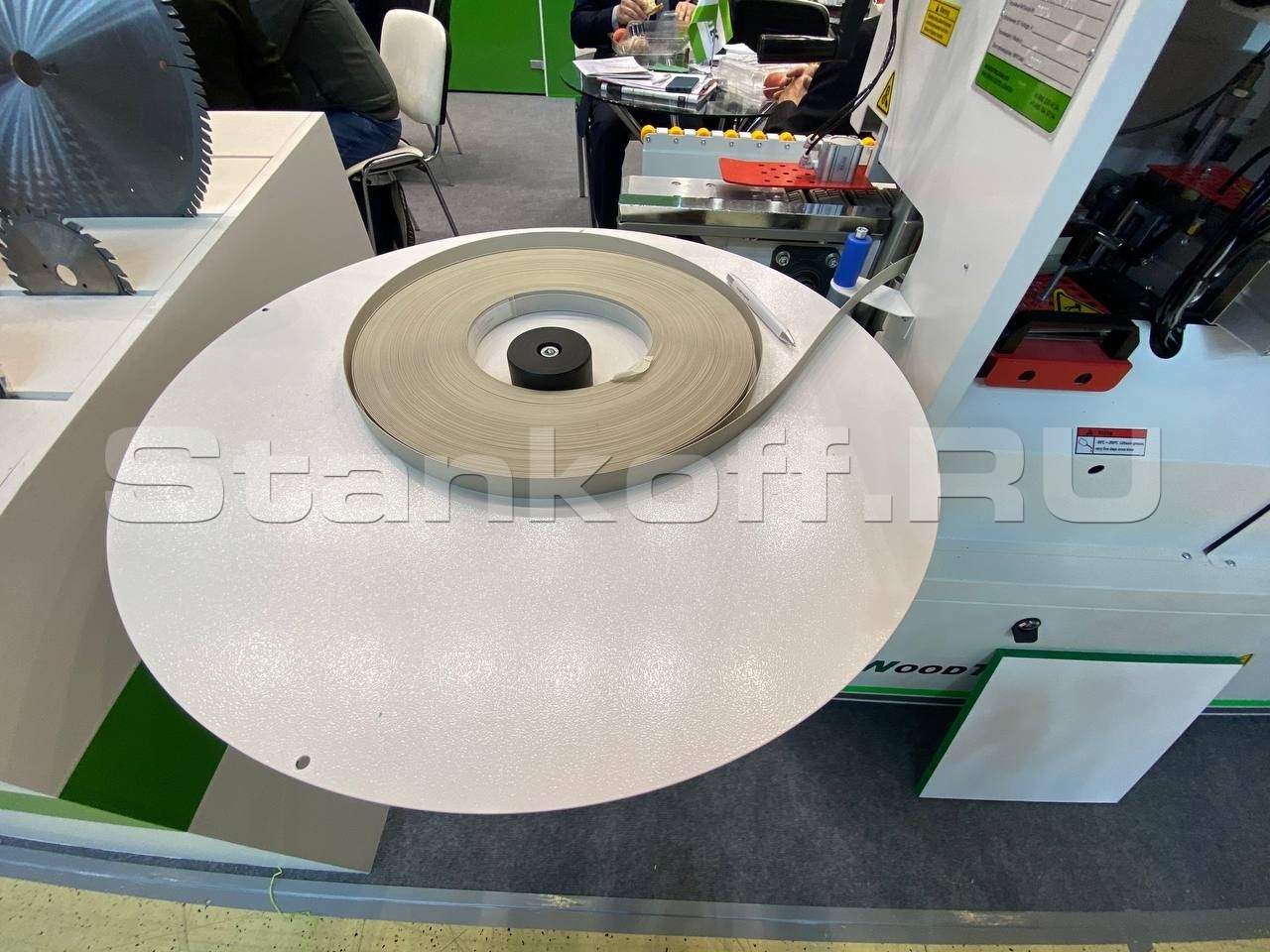

  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

Конструктивные особенности

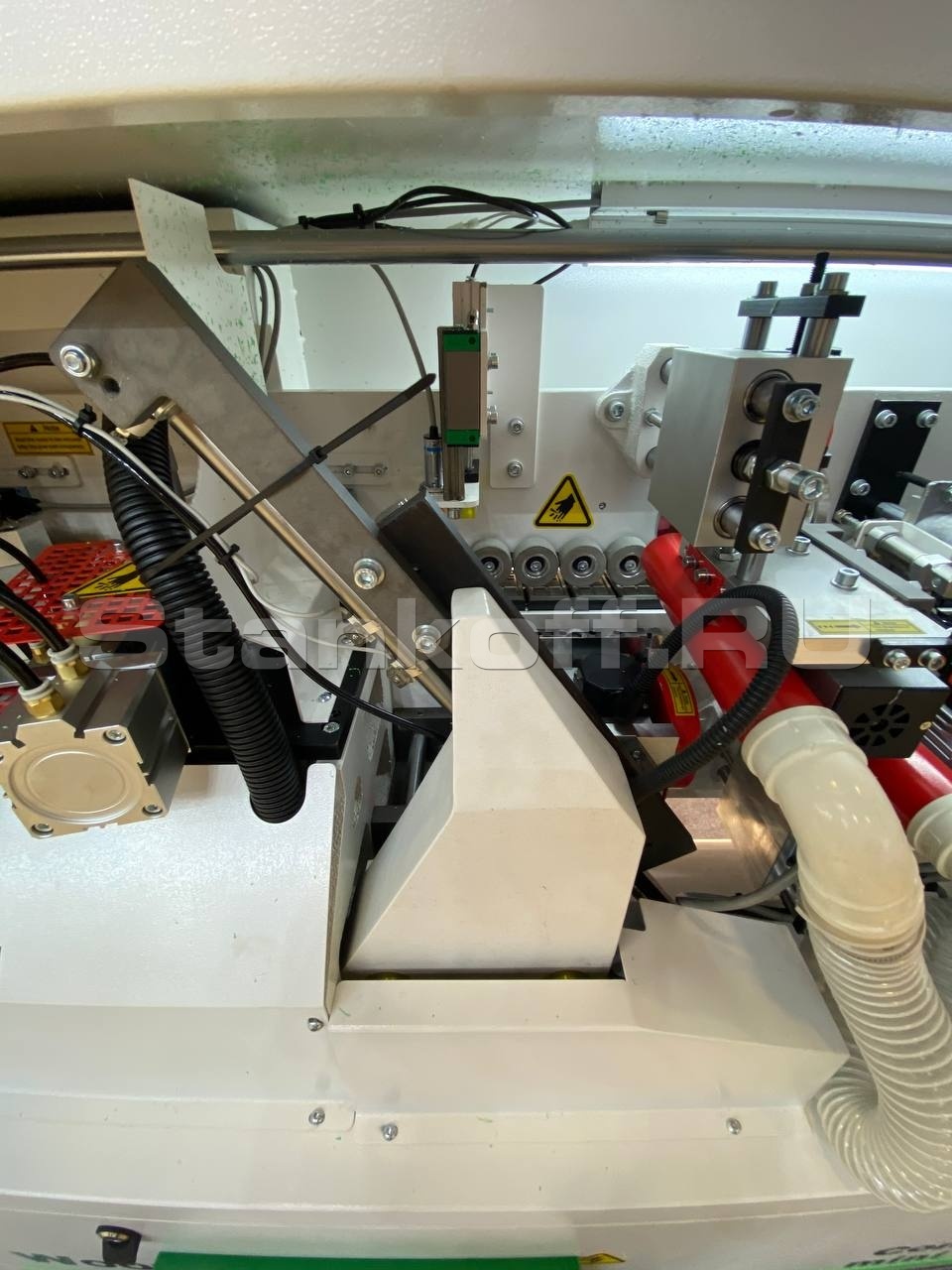

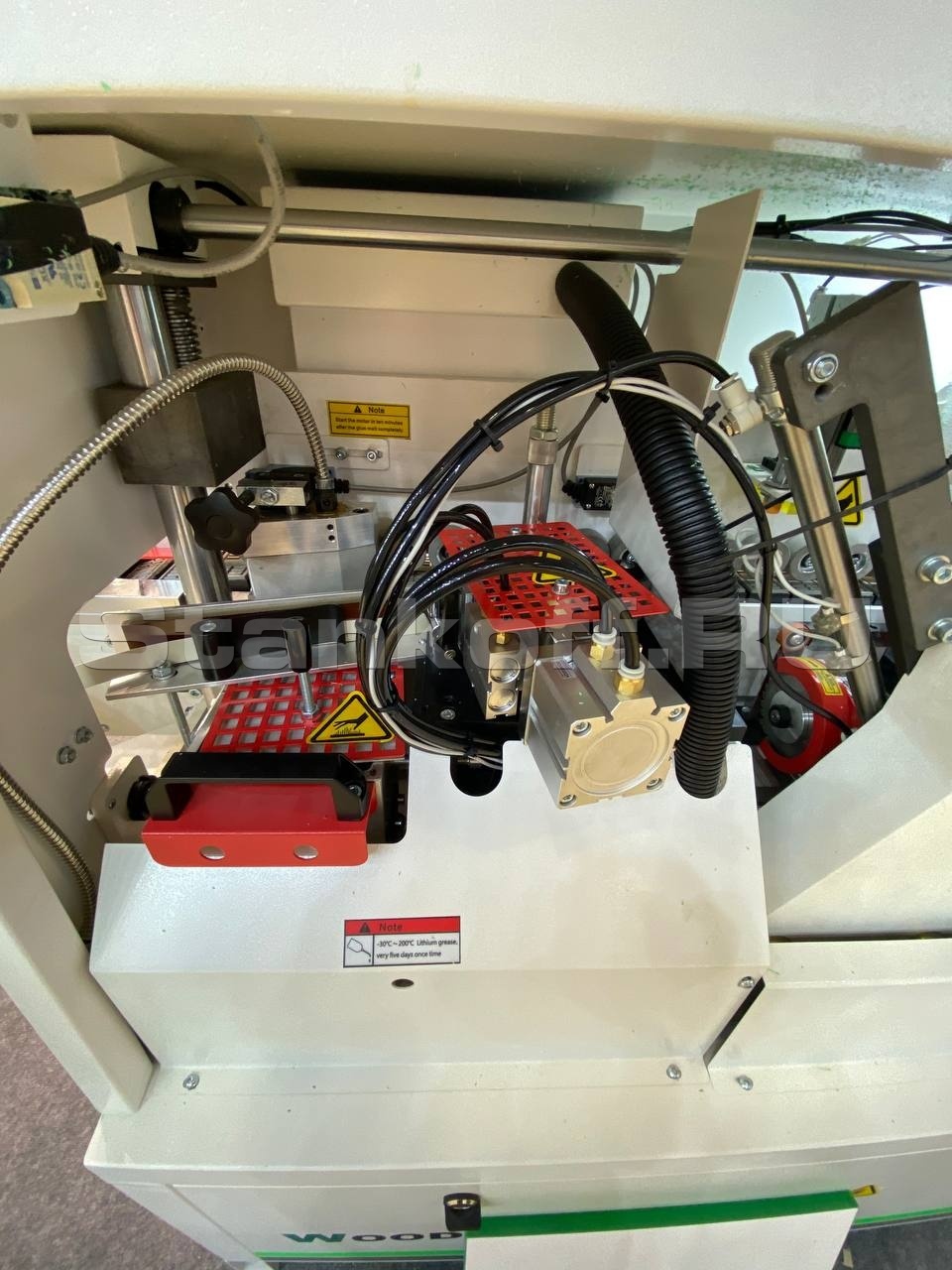

Клеевой узел

Клеевой узел

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея;
Аккуратный клеевой шов;
Не требуется регулировка на толщину материала.

Торцовый агрегат

Торцовый агрегат

Промышленный двигатель (12 000 об/мин), 0,22 кВт
Пила перемещается по одной призматической направляющей. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:
простое линейное движение двух пил вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

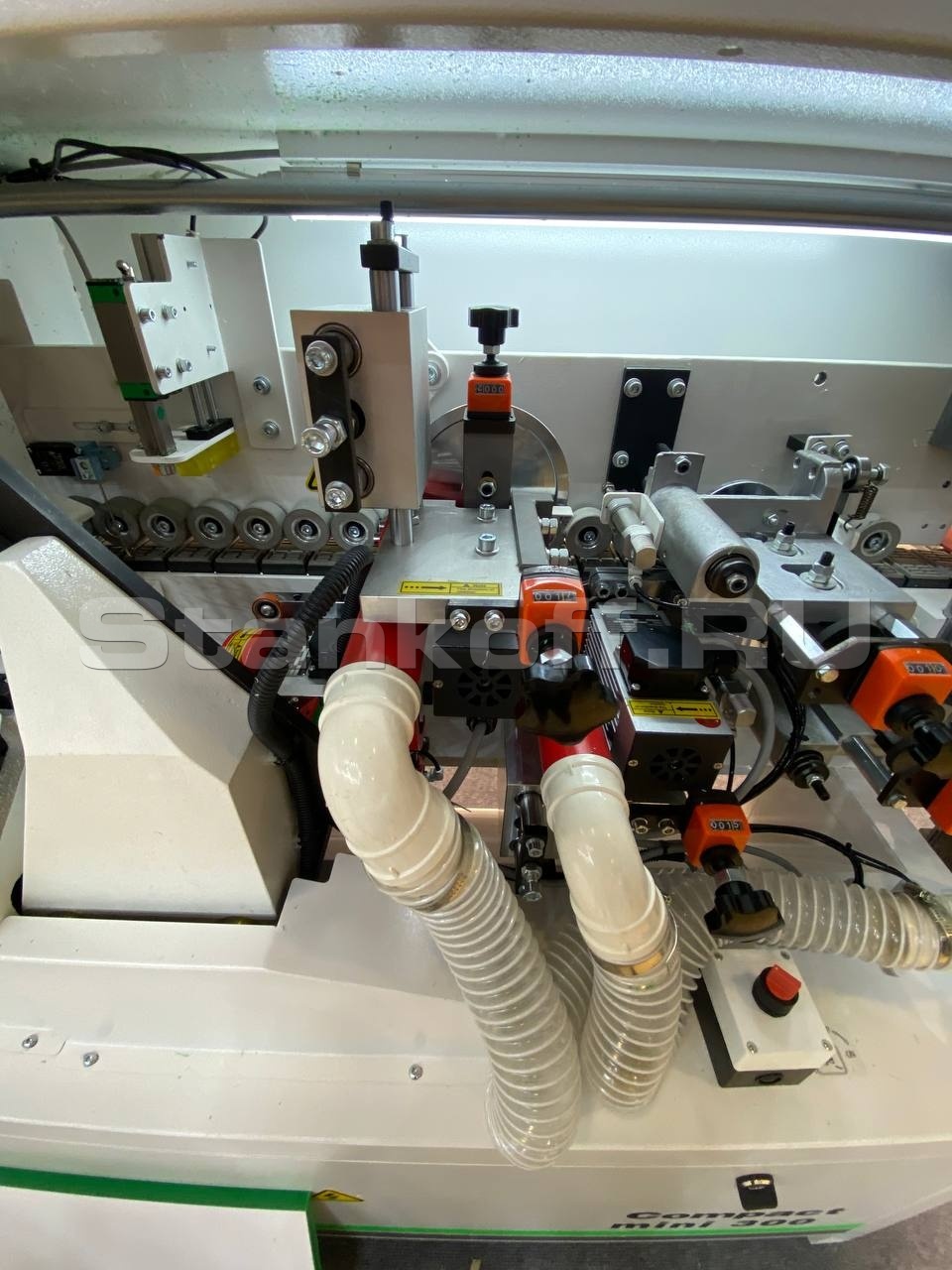

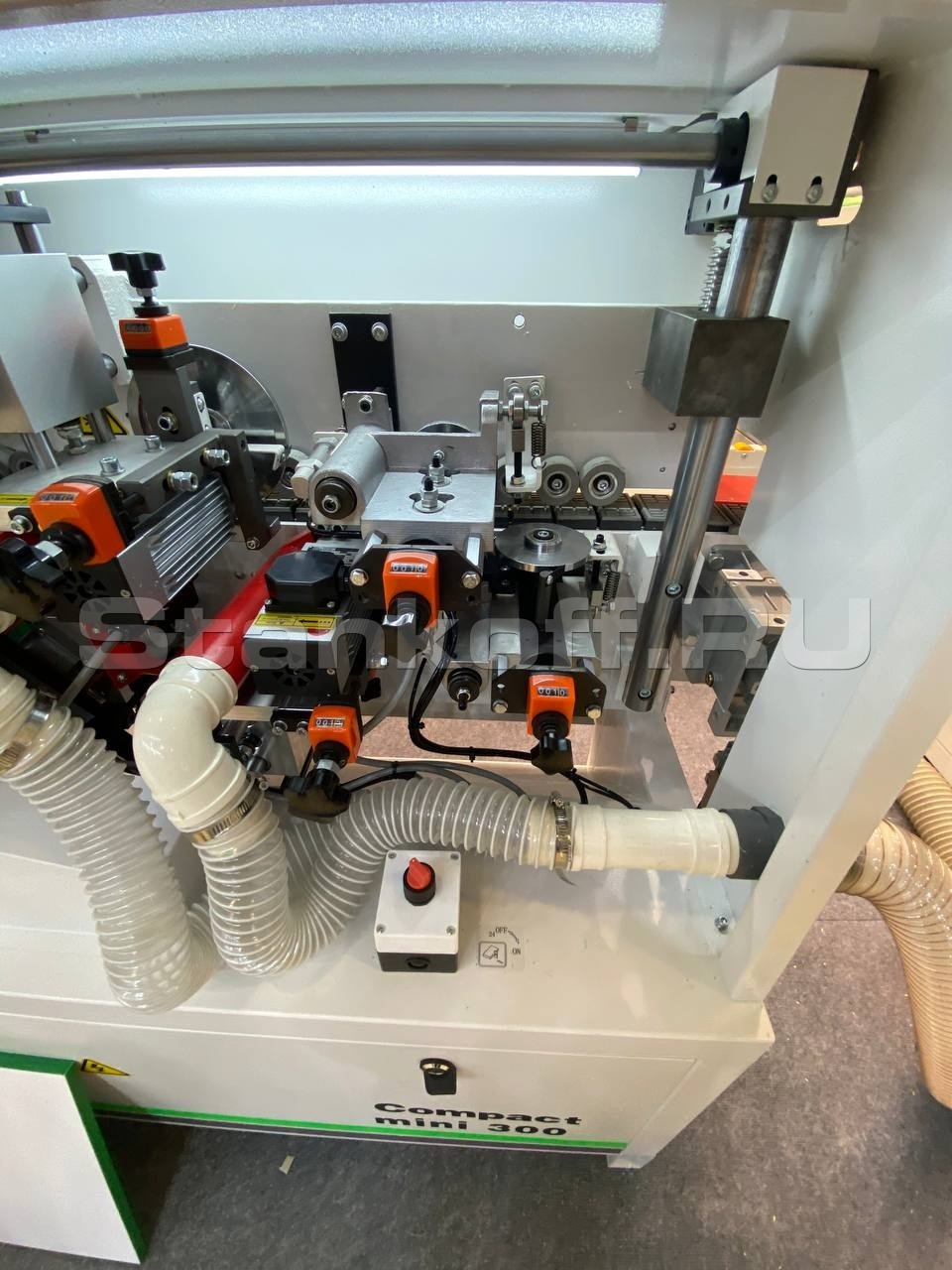

Узел фрезерный снятия свесов

Узел фрезерный снятия свесов

Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.

Узел радиусной цикли

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Панель управления

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Конвейер

Конвейер

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.

Пневмошток

Пневмошток

Предназначен для ограничения преждевременной подачи заготовки в зону обработки.

Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 12 - 50
Размеры обрабатываемой детали ( мин ) - длинна x ширина, мм 240 x 110
Скорость подачи, м/мин 10
Мощность двигателей чистовой торцовки- 1 шт., кВт 0,22
Обороты пил, об/мин 12000
Мощность двигателей фрезерного узла-2шт., кВт 2х0,37
Обороты, об/мин 12000
Общая мощность, кВт 3,7
Питающее напряжение, В 380
Давление сжатого воздуха, Bar 6,0
Габаритные размеры
длина, мм 1980
ширина, мм 650
высота, мм 1220
Вес, кг 520
