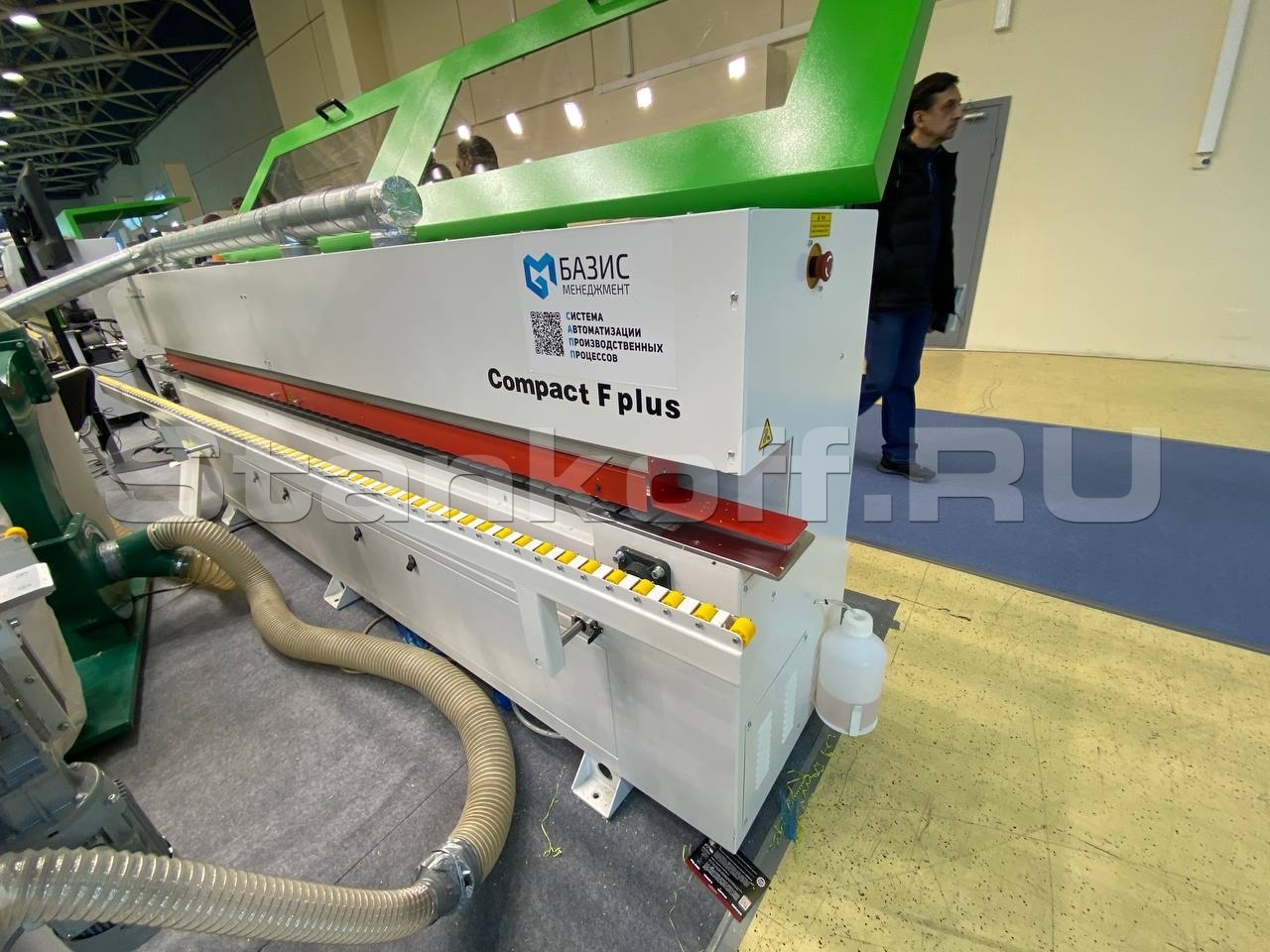

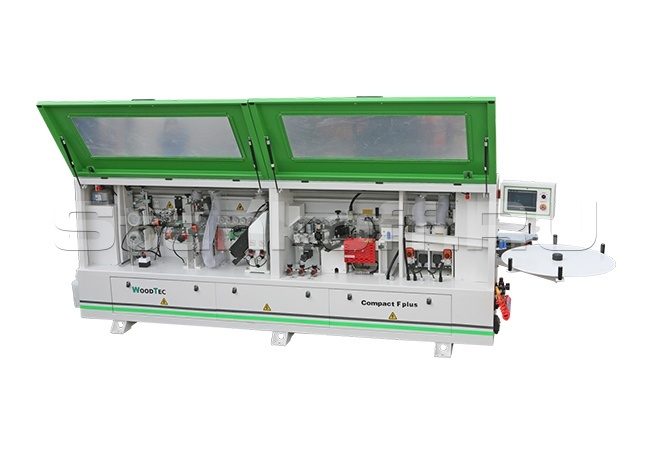

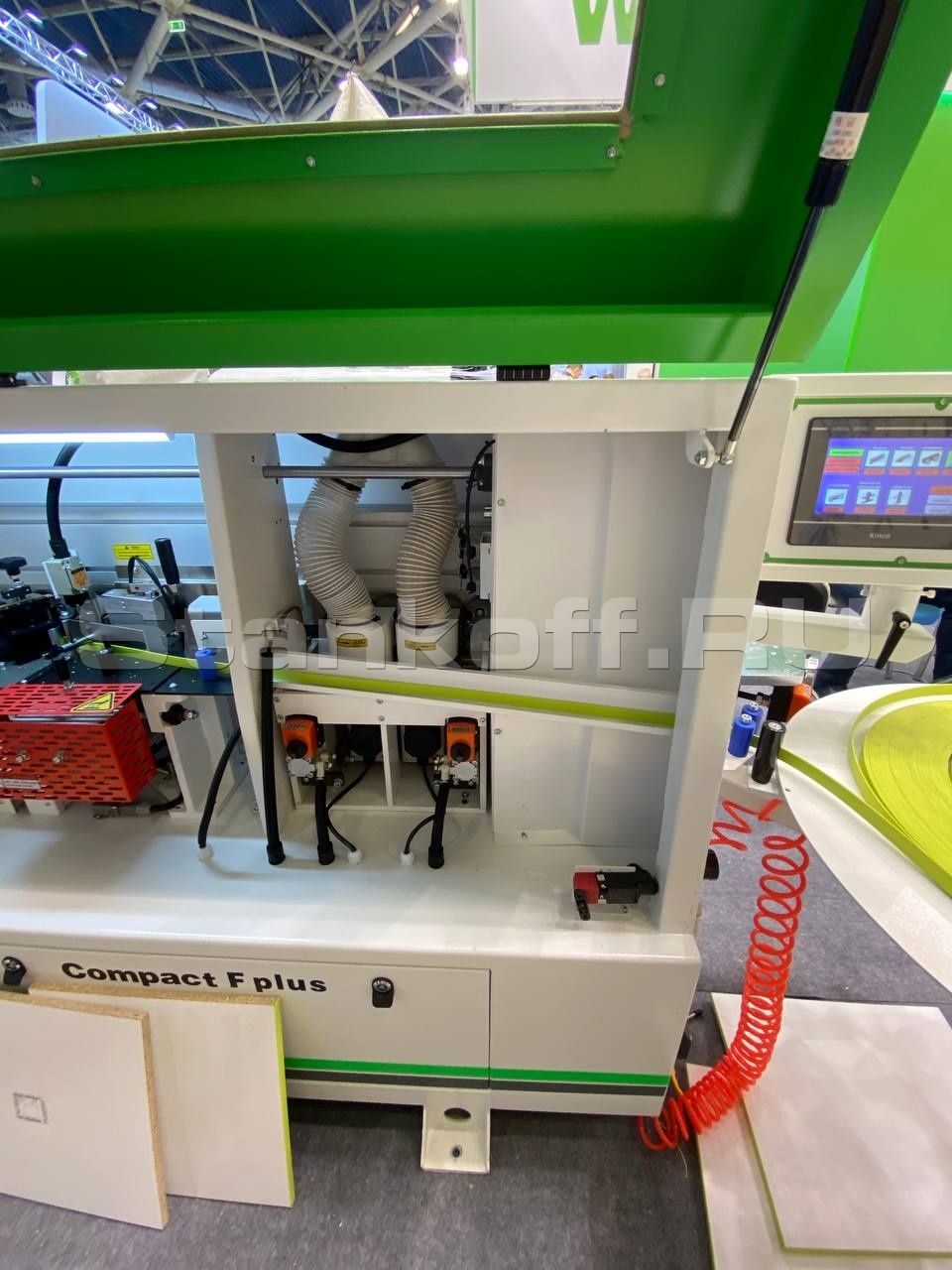

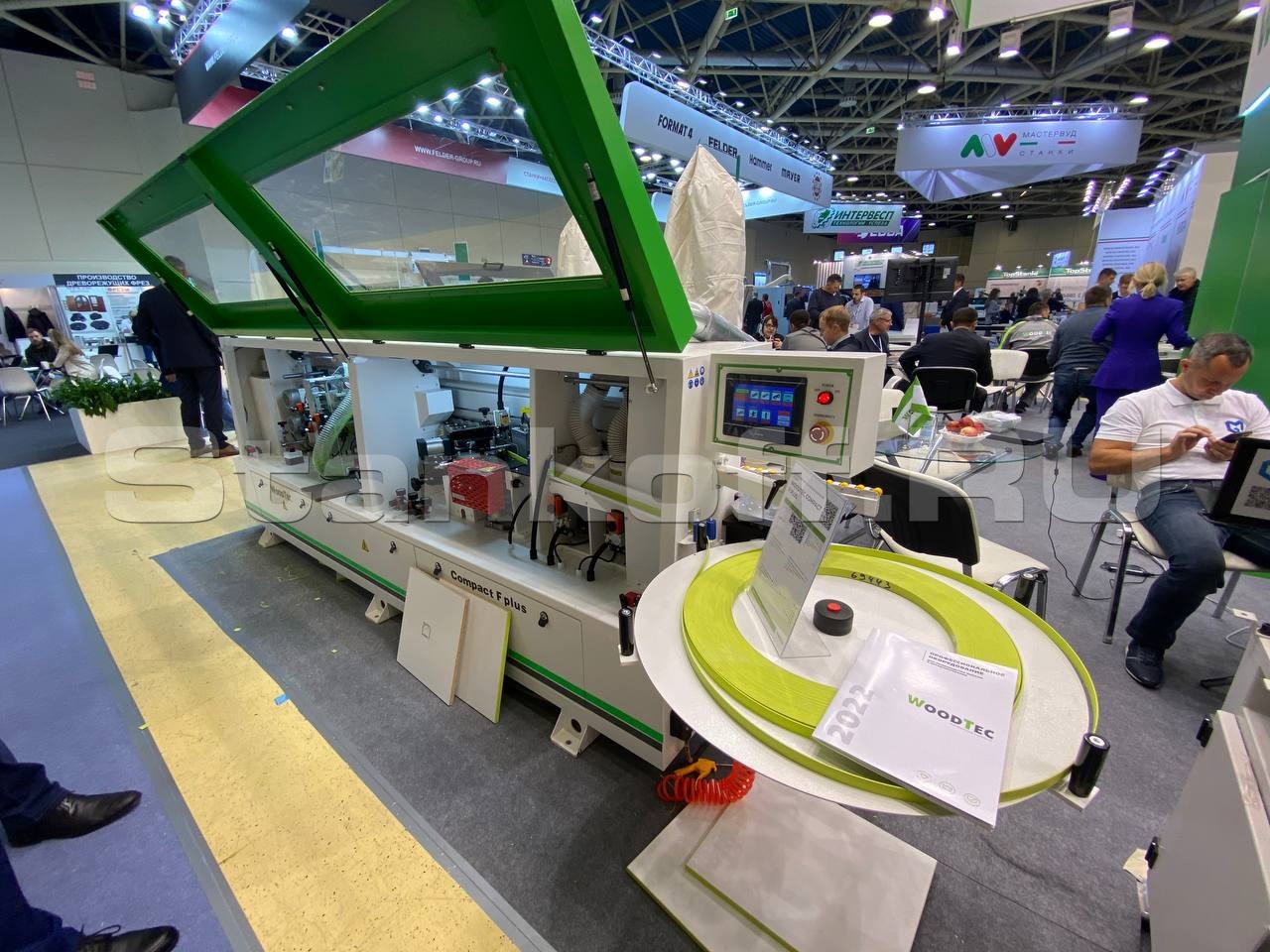

Автоматический кромкооблицовочный станок WoodTec Compact F Plus


Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus Автоматический кромкооблицовочный станок WoodTec Compact F Plus
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

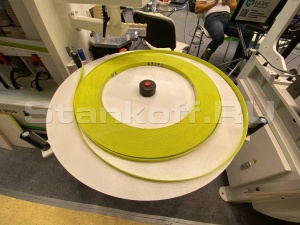

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Cхемы обработки

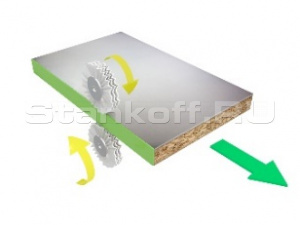

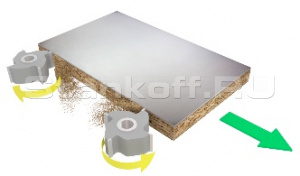

Узел прифуговки

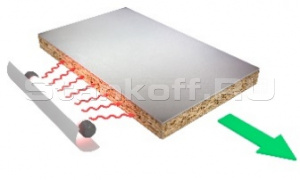

Лампа предварительного нагрева

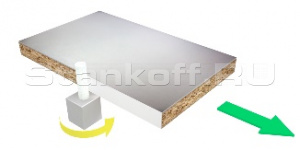

Клеевой узел

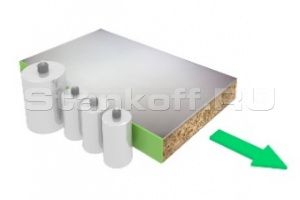

Узел прижима

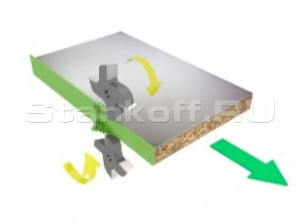

Узел 2-х моторной торцовки

Узел 2-х моторной торцовки


Узел фрезерования свесов

Узел радиусной цикли

Узел радиусной цикли

Узел подачи очистительной жидкости

Узел подачи очистительной жидкости


Полировальный узел

Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Скорость подачи 14 м/мин;
  • Лампа-излучатель подогрева торца заготовки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Рычажная регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала
  • Узел прифуговки имеет двойную регулировку и оснвщен 2-мя двигателями по 1,1 кВт.
  • Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
  • Циклевка радиусная;
  • Узел подачи очистительной жидкости (двухсторонний);
  • Полировальный узел 2х0,18кВт;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Регулятор сжатого воздуха

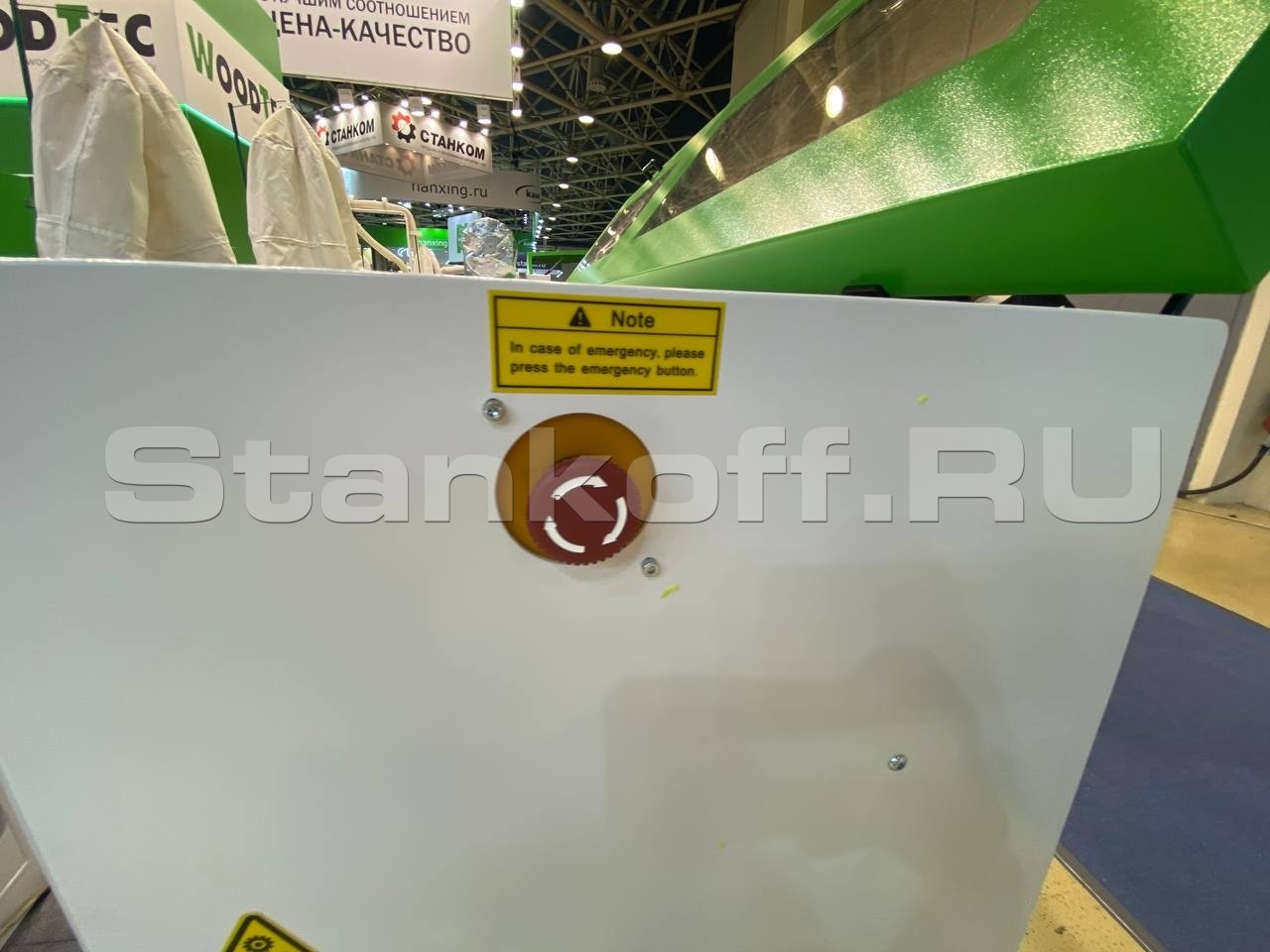

Конструктивные особенности

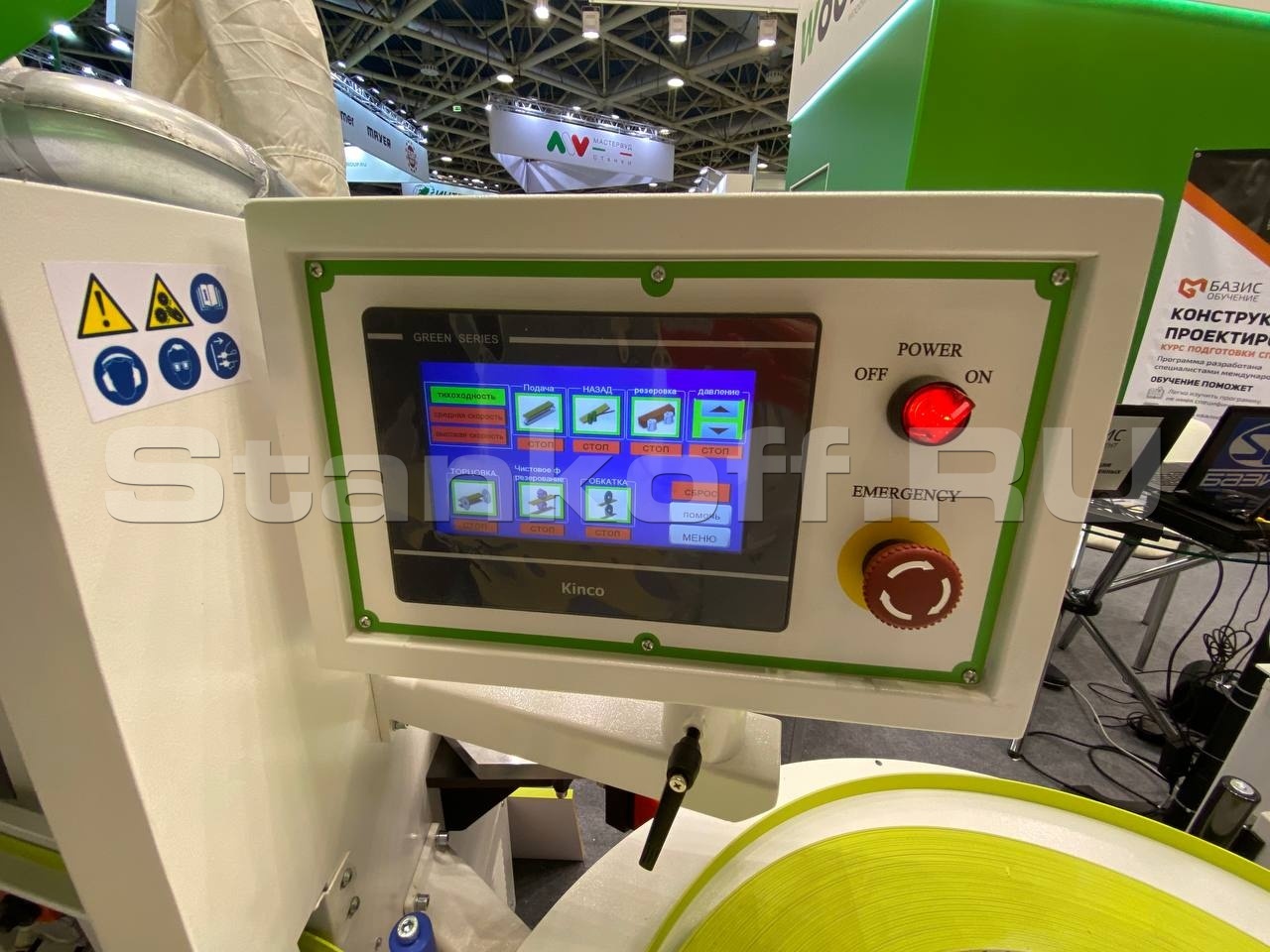

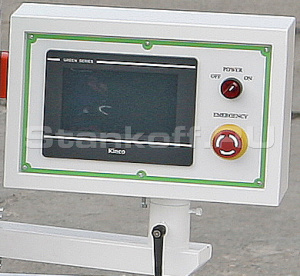

Панель управления

Панель управления

Экран дисплея отображает настройки и рабочие параметры:
Температуру клея.
Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

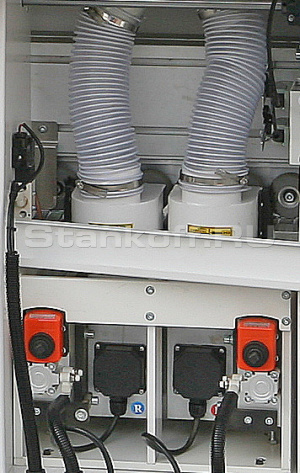

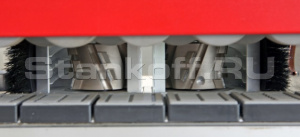

Узел предварительного фрезерования
Узел предварительного фрезерования

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен двумя моторами 2x1.1 кВт, 12000 об/мин. Оснащается инструментом: 2 алмазные фрезы.

Инфракрасная лампа нагрева

Инфракрасная лампа нагрева

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.

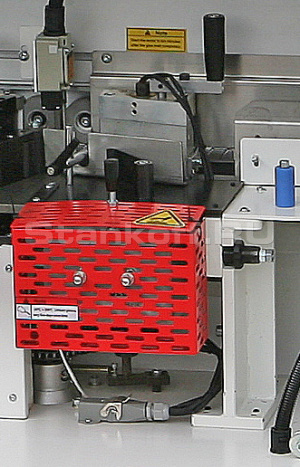

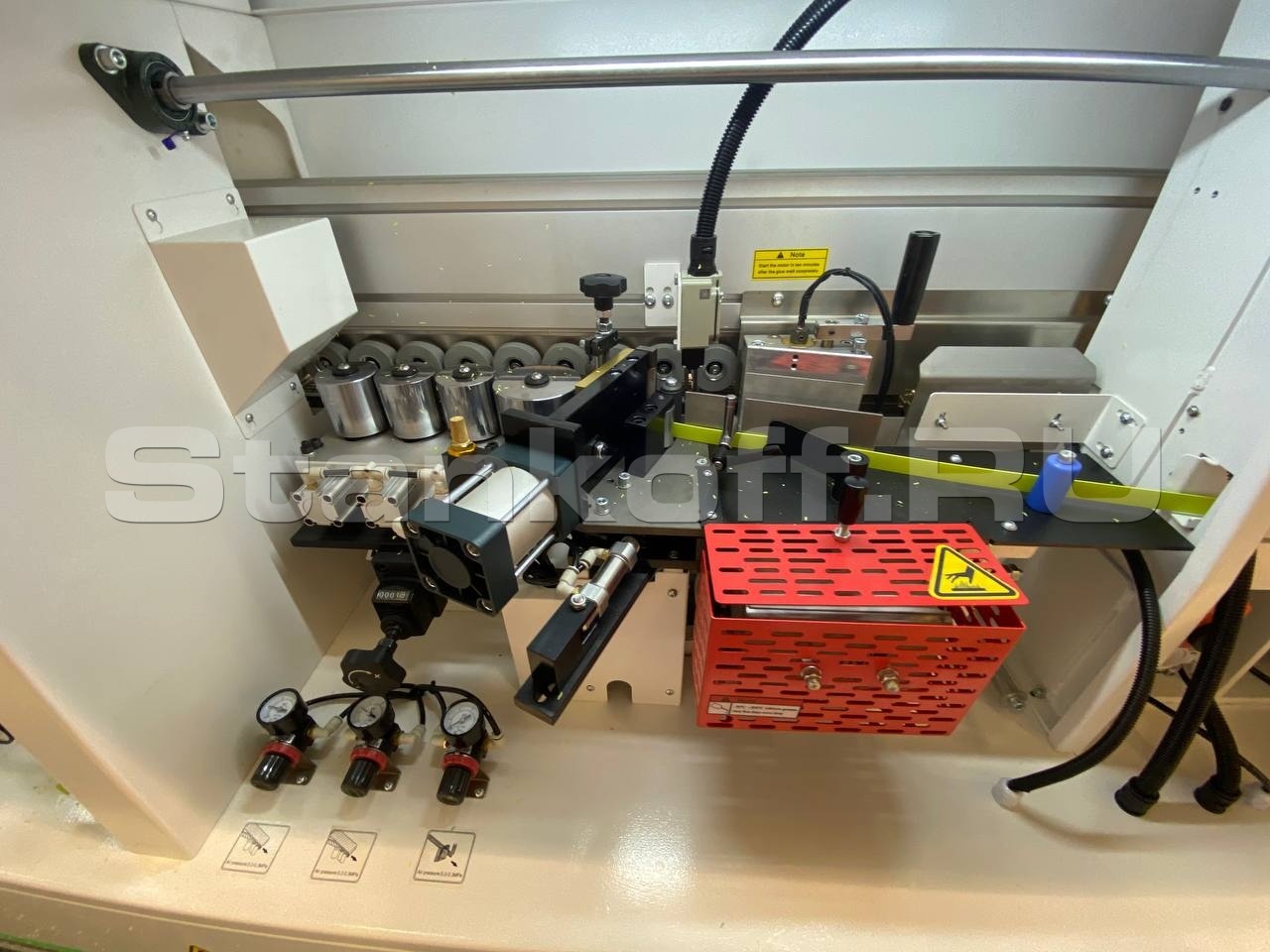

Клеевой узел

Клеевой узел

Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

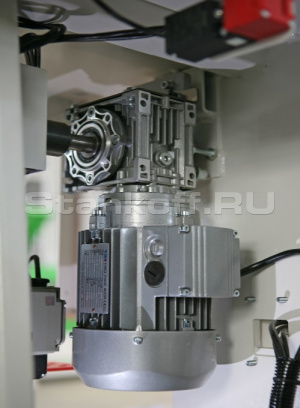

Прижимная балка

Прижимная балка

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

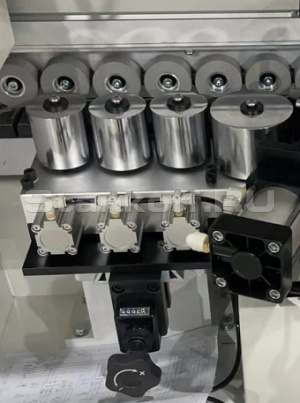

Пресс группа

Пресс группа

Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

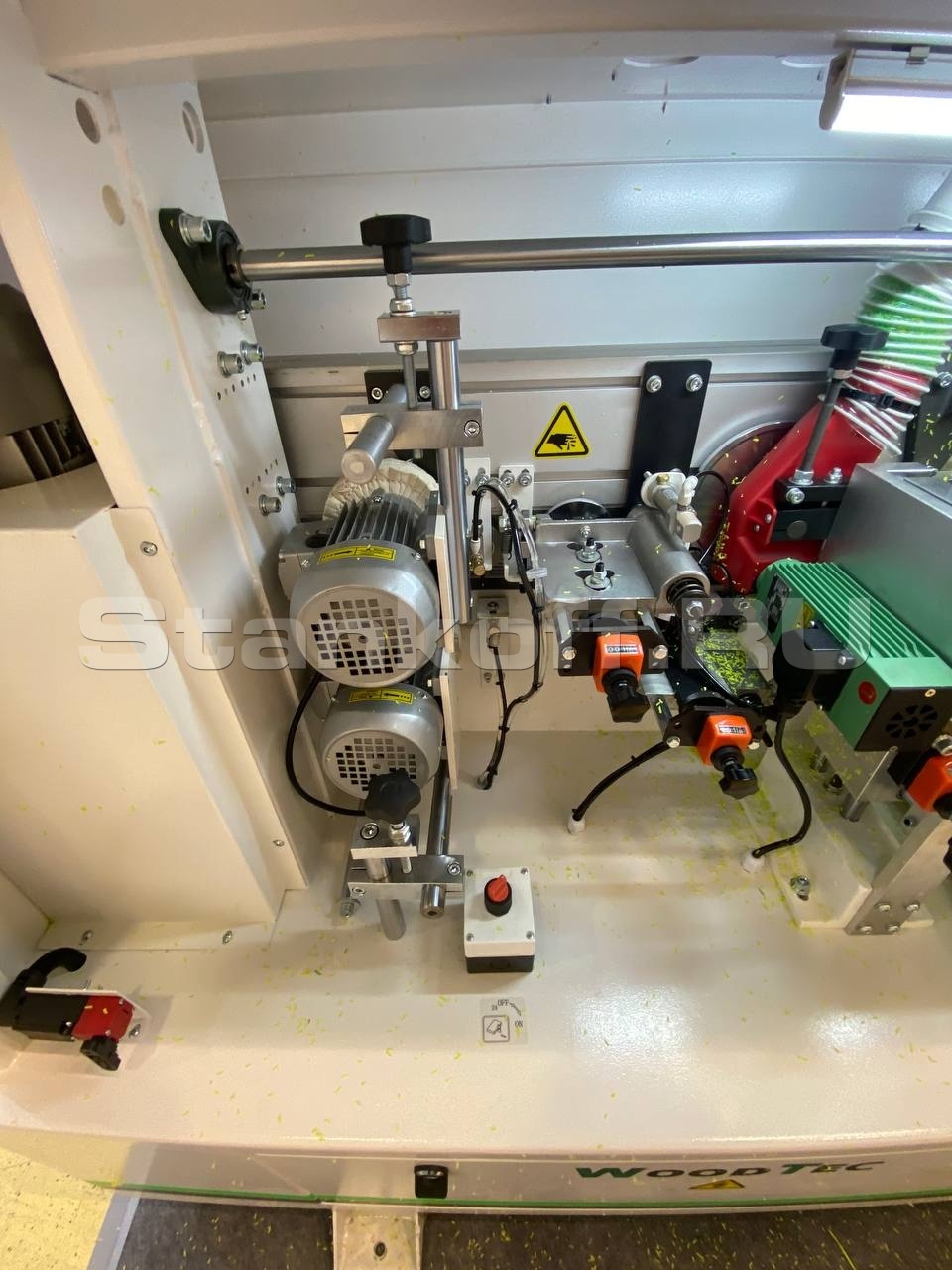

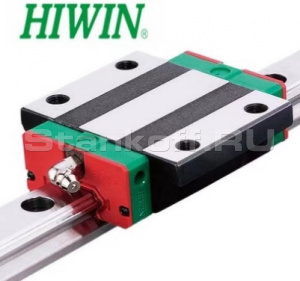

Торцовочный агрегат
Торцовочный агрегат

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2 x 0,37 кВт

Две пилы Ф80 х ф22, Z=20

Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:
простое линейное движение двух пил вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.

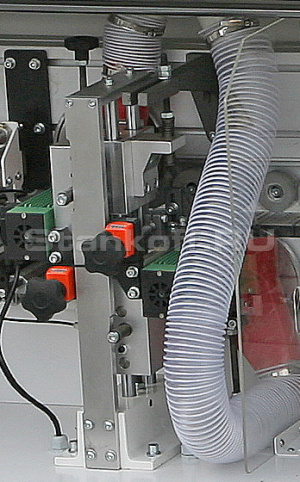

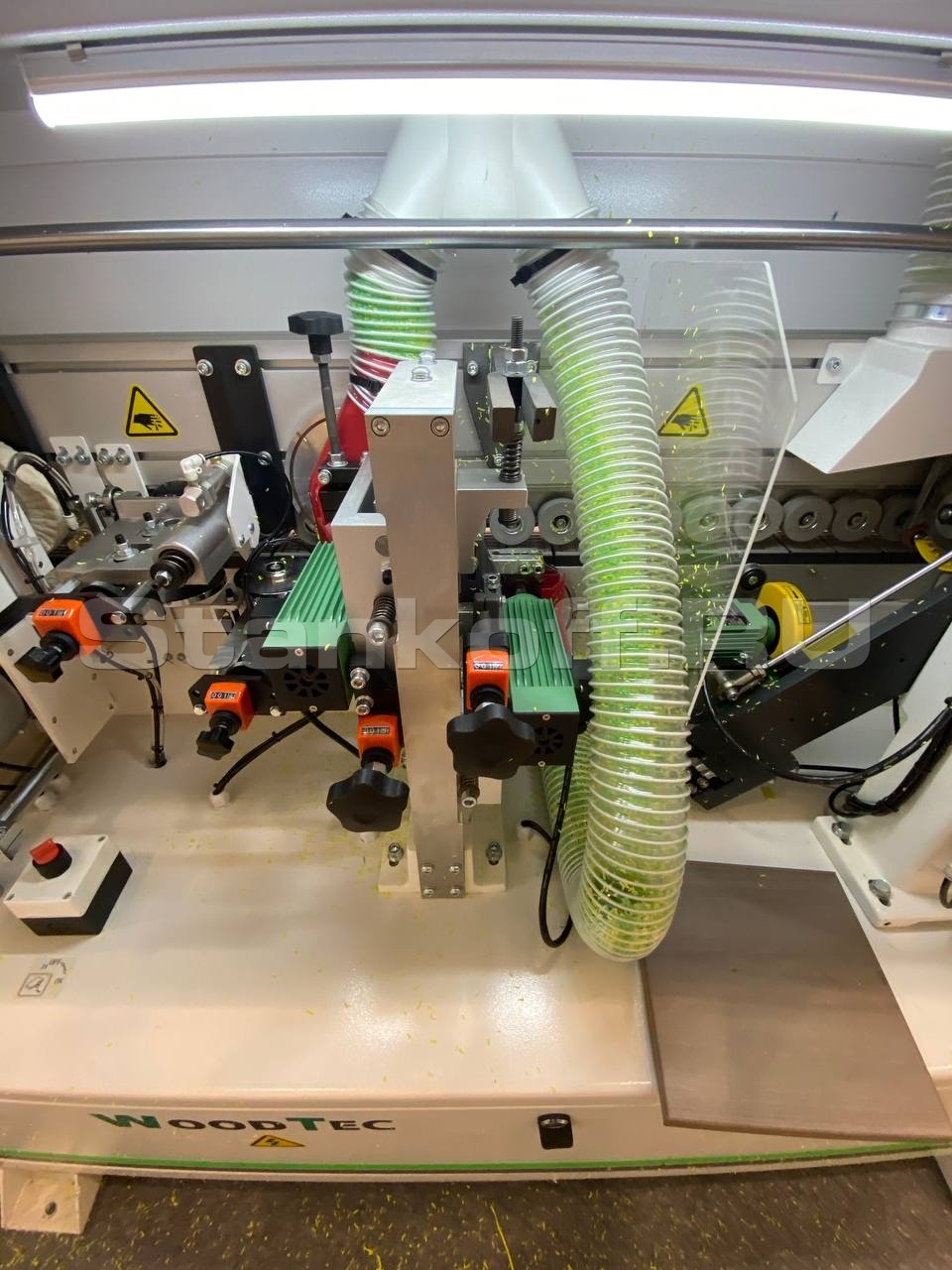

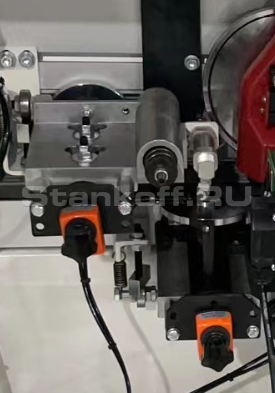

Узел фрезерный снятия свесов

Узел фрезерный снятия свесов

Два промышленных двигателя (12000 об/мин) 2 х 0,75 кВт.
Мощность двигателей 0,75 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы: 68 * 16 * 16.3 * 6Z R2.

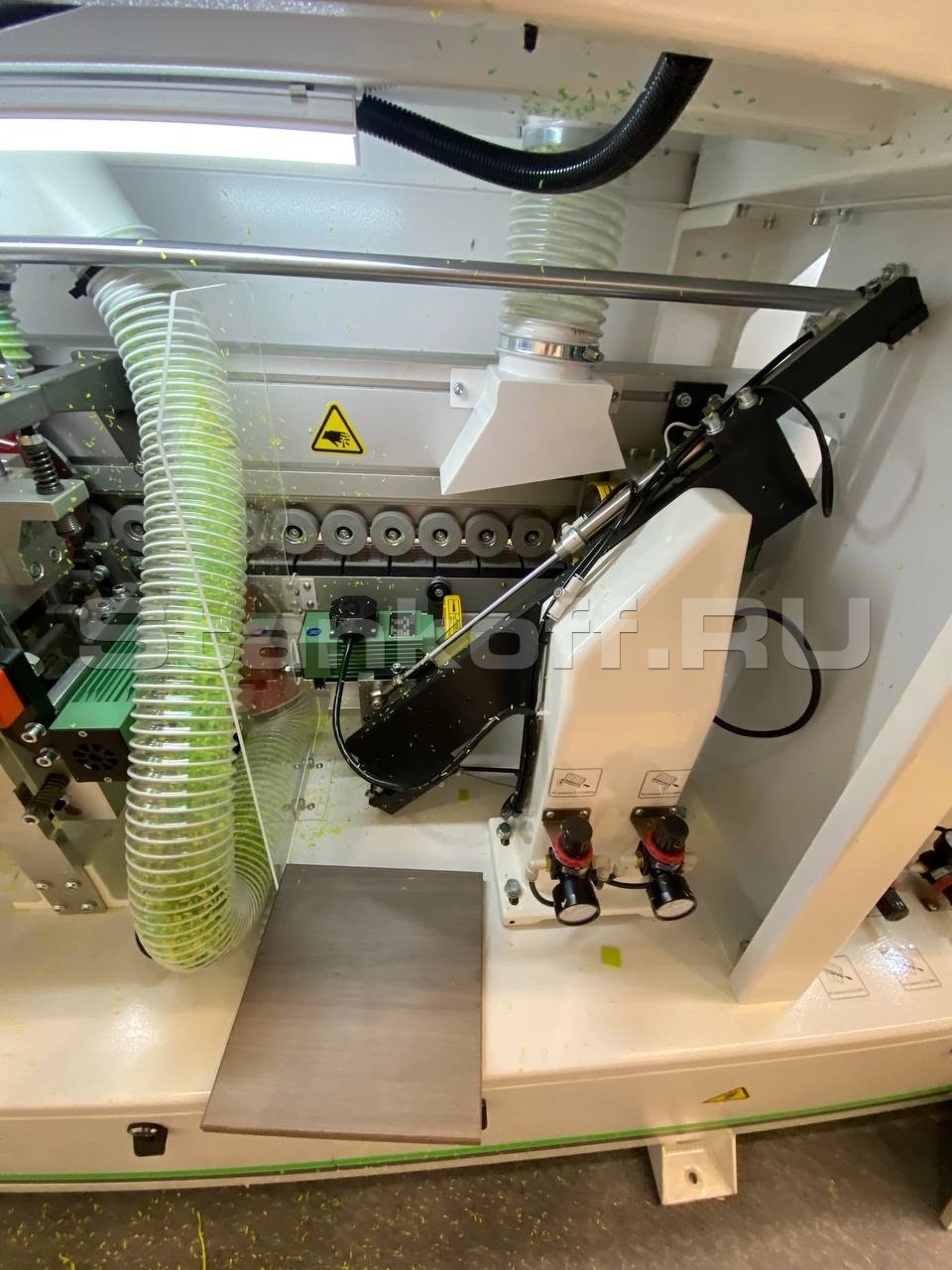

Узел радиусной цикли

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

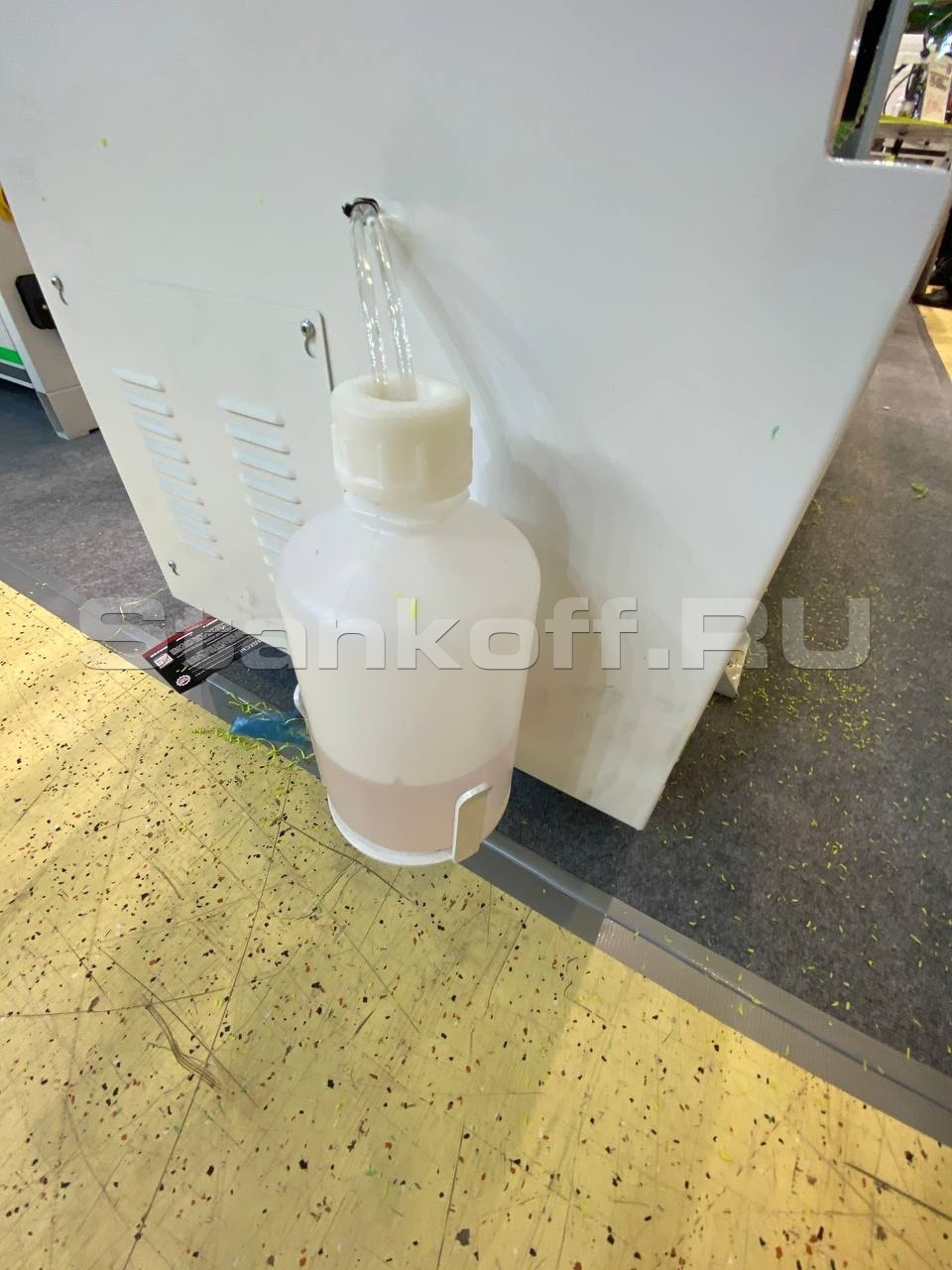

Подача охлаждающей жидкости

Подача охлаждающей жидкости

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.
2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.

Полировка

Полировка

Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
Блеск обработанной поверхности,
Очищает от загрязнений,
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Толщина кромочного материала, мм 0,4 - 3
Узел предварительного фрезерования, кВт 2 х 1,1
Толщина детали, мин/макс, мм 10 - 50
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 х 150
Скорость подачи, м/мин 14
Мощность двух моторов на предфуговку. кВт 2 x 1,1
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,35
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,75
Полировальный узел - мощность, кВт 2 х 0,18
Общая мощность, кВт 7,7
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,0
Габаритные размеры, мм 3730 х 750 х 1300
Вес, кг 1100
