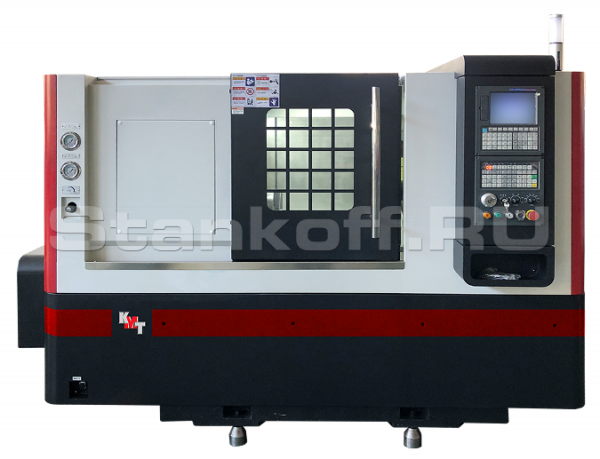

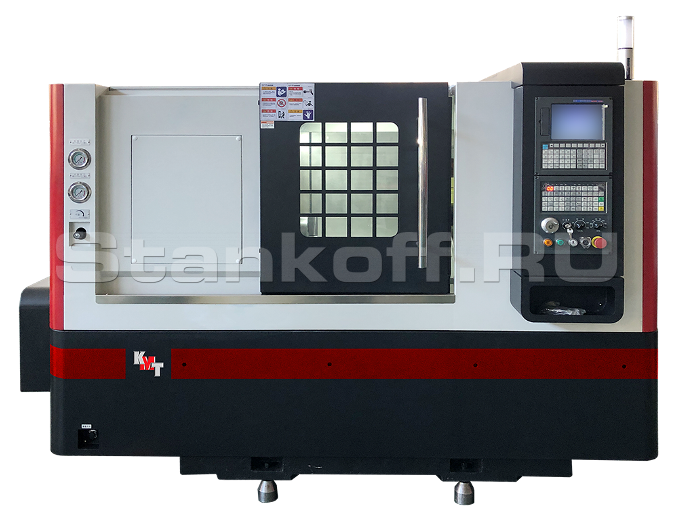

Токарный станок с ЧПУ KTL52(M)/500


Токарный станок с ЧПУ KTL52(M)/500
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Данная серия станков с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической, военной и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Преимущества

  • Токарные станки с ЧПУ серии KTL — это современные высокопроизводительные центра на наклонной станине с линейными направляющими качения.
  • Цельнолитая чугунная станина выполнена под углом 45° и усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
  • Линейные направляющие качения и ШВП THK (Япония) по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.
  • Телескопическая защита направляющих по осям X и Z.
  • В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 8” (ø200) с проходным отверстием производства Chandox (Тайвань).
  • 12-ти позиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.
  • Модель KTL52M/500 оснащена приводной револьверной головкой на 12 позиций ,тип крепления BMT45.

Область применения

Серия токарных станков с ЧПУ серии КTL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности и приборостроении.

Особенности


Цельнолитая чугунная станина

Цельнолитая чугунная станина

Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %.

Линейные направляющие качения
Линейные направляющие качения

Линейные направляющие качения

По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

Главный двигатель повышенной мощности 11/15 кВт

Главный двигатель повышенной мощности 11/15 кВт

На токарном центре KTL52/500 установлен главный двигатель повышенной мощности 11/15 кВт производства Fanuc (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Станок оснащен шпинделем с полым гидроцилиндром для обработки прутков до Ø50 мм производства Chandox (Тайвань).

Стандартная комплектация


Гидравлический 3-х кулачковый патрон

Гидравлический 3-х кулачковый патрон

В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 8” (ø200) с проходным отверстием производства Chandox (Тайвань). Максимальный диаметр обрабатываемого прутка ø50мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

Система ЧПУ Fanuc 0i-TF (5) (Япония)

Система ЧПУ Fanuc 0i-TF (5) (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

Револьверная головка ChenShin

Револьверная головка ChenShin

Токарный центр KTL52/500 оснащен 12-ти позиционной револьверной головкой ChenShin (Тайвань). Сечение инструмента 25х25мм, отверстие в блоке под расточной инструмент ø40мм. Револьверная головка обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент. На станке установлена помпа повышенного давления подаи СОЖ (2-4 бара).

Приводная револьверная головка ChenShin

Приводная револьверная головка ChenShin

На станке KTL52M/500 установлена сервоприводная револьверная голова фирмы ChenShin (Тайвань) на 12 позиций с приводным инструментом, тип крепления – BMT45. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков.
Максимальные обороты – 4000 об/мин.

Задняя бабка

Задняя бабка

На станке установлена гидравлическая задняя бабка. Ход пиноли производится я за счет гидравлики. Установка задней бабки в рабочую позицию осуществляется вручную.

LED освещение рабочей зоны

LED освещение рабочей зоны

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Трехцветная сигнальная лампа

Трехцветная сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

Теплообменник электрошкафа

Теплообменник электрошкафа

Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Автоматическая система смазки

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Маховик перемещений по осям (MPG)

Маховик перемещений по осям (MPG)

Позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

СЕ стандарт электрошкафа

СЕ стандарт электрошкафа

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

Транспортер удаления стружки с тележкой

Транспортер удаления стружки с тележкой

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Подготовка под установку системы измерения инструмента Renishaw

Подготовка под установку системы измерения инструмента Renishaw

На станках сделана подготовка под установку системы измерения инструмента Renishaw. Позволяет в будущем установить систему измерения инструмента.

Система подачи СОЖ (2-4 бар), сепаратор СОЖ

Система подачи СОЖ (2-4 бар), сепаратор СОЖ

На станках установлен мощный насос подачи СОЖ, который обеспечивает подачу СОЖ под давлением 2-4 бара.

Рабочая зона

Диаграмма крутящего момента и мощность шпинделя

Габаритные размеры оборудования

Параметры обработки
Максимальный диаметр устанавливаемой заготовки над станиной, мм ø 520
Максимальный диаметр обработки, мм ø 250
Максимальный диаметр обработки над суппортом, мм ø 250
Максимальная длина обработки, мм 520
Шпиндель
Фланец шпинделя, тип A2-6
Внутренний конус отверстия шпинделя, конус Metric 80
Диаметр отверстия в шпинделе, мм ø 71
Диаметр обрабатываемого прутка, мм ø 50
Диаметр патрона, мм ø 200 (8”)
Максимальные обороты шпинделя, об/мин 4 500
Перемещения
Перемещение по оси Х, мм 190
Перемещение по оси Z, мм 520
Ускоренные перемещения по осям X/Z, мм/мин 24/24
Инструментальная система
Количество инструмента в револьверной головке, шт. 12
Сечение инструмента, мм х мм 25х25, ø 40
Обороты приводного инструмента, об/мин 4 000
Мощность приводного инструмента, кВт 3,0/3,7 кВт
Тип крепления приводных блоков, тип BMT 45
Точность
Точность позиционирования по осям X/Z, мм 0,008/0,010
Повторяемость по осям X/Z, мм 0,005/0,008
Мощность
Мощность электродвигателя главного привода, кВт 11/15
Давление помпы подачи СОЖ, бар 2-4
Задняя бабка
Диаметр пиноли, мм ø 85
Перемещение пиноли задней бабки, мм 120
Конус пиноли задней бабки, тип МТ5
Энергопотребление
Напряжение сети, В 380 ± 5%
Частота тока, Гц 50
Габаритные размеры
Габаритные размеры (ДхШхВ) (без транспортера стружки), мм 2500х1740х1850
Масса нетто, кг 3 500
