Детальное описание

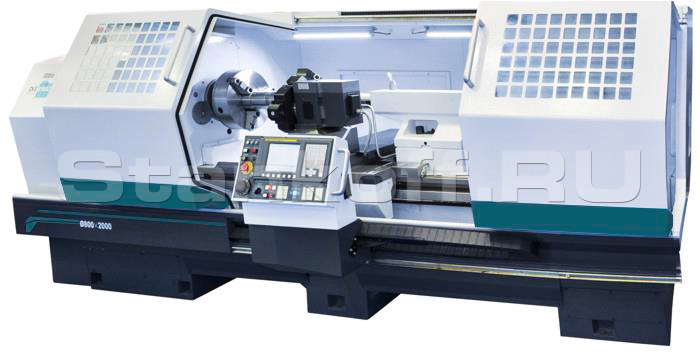

Токарный станок с ЧПУ с плоской станиной CKS800 - это станок широкого круга применения для выполнения токарных операций, таких как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб и других видов токарной обработки деталей в серийном и мелкосерийном производстве.

Данный станок отличается широкой жесткой станиной, высокой мощностью и жесткостью шпиндельной бабки, за счет чего на него можно производить тяжелые работы с большим съемом материала.

Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов, в автомобильной и аэрокосмической промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе и других отраслях промышленности.

Особенности станка

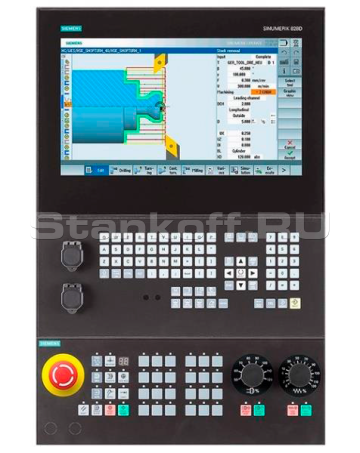

Система ЧПУ Siemens Sinumeric 828D (Германия)

Система ЧПУ Siemens Sinumeric 828D (Германия)

Одна из самых мощных и стабильных систем цифрового управления, с надежным аппаратным обеспечением, продвинутым современным функционалом и интеллектуальными алгоритмами управления, обеспечивающими стабильно высокое качество обработки.

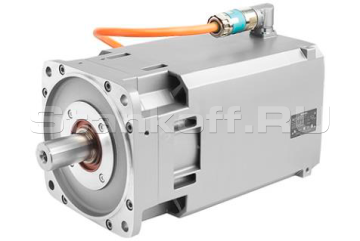

Приводы шпинделя осей

Приводы шпинделя осей

Асинхронный привод шпинделя с частотным преобразователем мощностью 11 кВт отличается стабильной работой, надежностью и высоким крутящим моментом

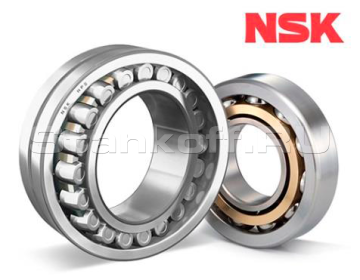

Подшипники шпинделя NSK (Япония)

Подшипники шпинделя NSK (Япония)

Шпиндель устанавливается на комплект из прецизионных роликовых подшипников NSK, обладающих высокой устойчивостью, надежностью и долгим сроком службы

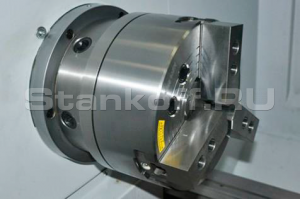

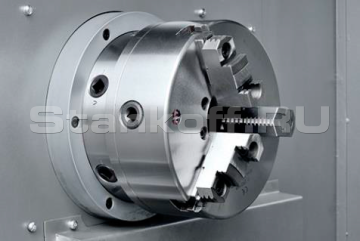

Механический 3-кулачковый патрон Ø315 мм

Механический 3-кулачковый патрон Ø315 мм

Надежное зажатие тел вращения
– Простая проверенная временем конструкция
– Переворотные кулачки для закрепления деталей «на разжим»
– Легкая установка и закрепление в случае замены патрона за счет использования системы Camlock

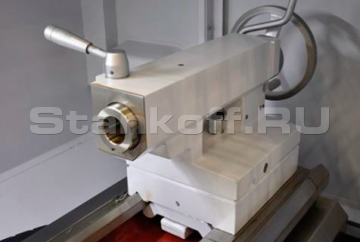

Механическая задняя бабка

Механическая задняя бабка

– Позволяет значительно повысить точность при обработке длинных заготовок
– Массивная и большеразмерная
– Легко перемещается и быстро фиксируется
– Простая надежная конструкция

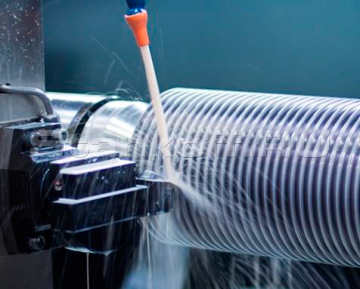

Система подачи СОЖ

Система подачи СОЖ

– Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания
– Высокоэффективный насос подачи СОЖ
– Удобный патрубок с подвижными сегментами дает возможность подачи СОЖ в любую точку
– Подвижный патрубок может быть заменен на подачу СОЖ через резцедержатель по желанию клиента
– Позволяет максимально эффективно использовать потенциал современного режущего инструмента
– Бак емкостью 60 литров находится внутри правой колонны станины

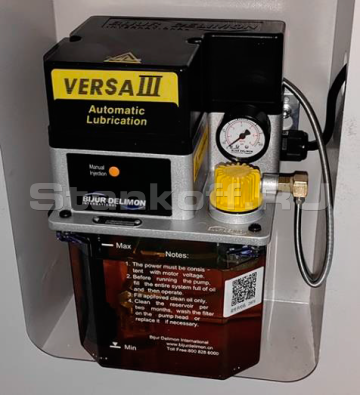

Автоматическая система смазки

Автоматическая система смазки

На станок устанавливается импульсная система смазки модели Versa III компании Bijur Delimon International - одного из крупнейших в мире производителей смазочных систем
– Контролируется системой ЧПУ
– Возможность настраивать интервал и длительность работы
– Кнопка ручного включения насоса смазки на корпусе
– Оснащена манометром для контроля уровня давления масла
– Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы

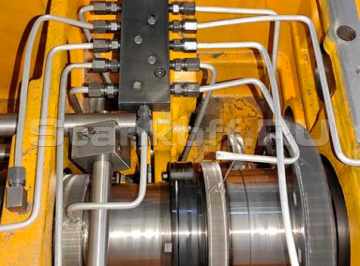

Циркуляционная система смазки шпинделя

Циркуляционная система смазки шпинделя

Постоянная подача смазывающего масла ко всем движущимся узлам шпиндельной бабки
– Специальное шпиндельное масло смазывает и охлаждает шестерни и подшипники шпинделя
– Высокопроизводительный масляный насос
– Система полностью замкнута, что исключает необходимость доливки масла в процессе эксплуатации

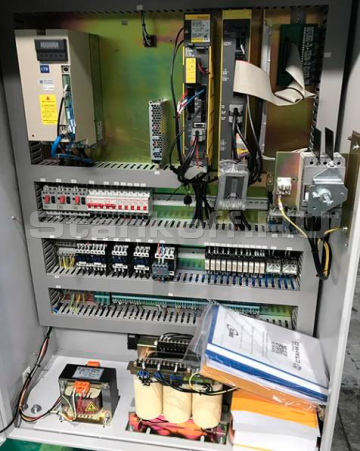

Электрические компоненты

Электрические компоненты

В качестве сервоусилителя и модуля ввода/вывода приводов осей используются оригинальные компоненты Fanuc (Япония)
– Частотный преобразователь привода шпинделя Alpha (Тайвань)
– На станке используются качественные и надежные электрические реле, переключатели, блоки питания, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний
– Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала
– Полностью закрытый пылезащищенный электрошкаф
– Конструкция электрической системы полностью соответствует современным международным стандартам

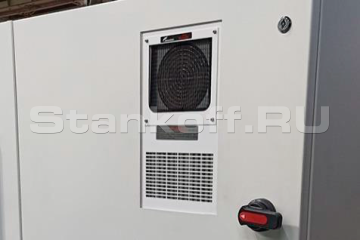

Теплообменник электрошкафа

Теплообменник электрошкафа

– Эффективное охлаждение электрических компонентов станка при долговременной работе
– Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе
– Позволяет работать на станке при превышении температурных норм эксплуатации
– Фильтрация поступающего воздуха

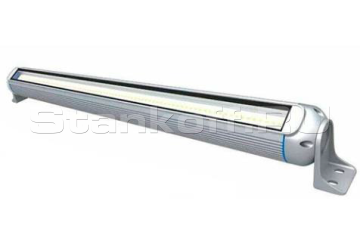

Освещение рабочей зоны

Освещение рабочей зоны

– Современное светодиодное освещение
– Пылевлагозащищенный специальный станочный светильник
– Находится вдоль станины
– Полное освещение рабочей зоны станка

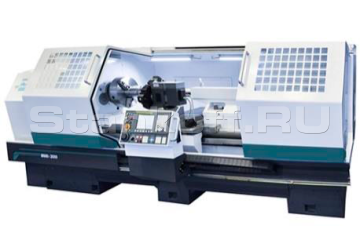

Полная кабинетная защита

Полная кабинетная защита

– Полностью закрытая рабочая зона с защитными устройствами
– Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим
– Максимальная защита персонала
– Защита от попадания внутрь станка пыли, влаги и посторонних предметов

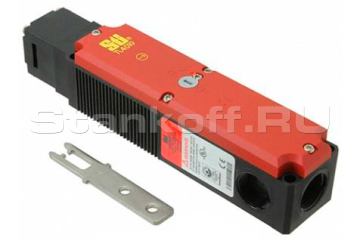

Замок дверей рабочей зоны

Замок дверей рабочей зоны

– Работает по принципу концевого выключателя
– Автоматическая блокировка дверей во время обработки
– Снижает риски травм среди персонала
– Соответствует нормам техники безопасности предприятий

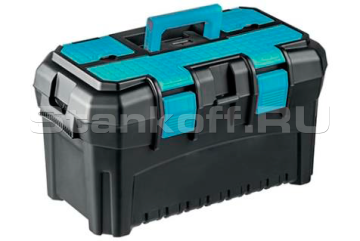

Комплект обслуживающего инструмента

Комплект обслуживающего инструмента

– Содержит необходимый инструмент для наладки и технического обслуживания станка
– Прочный ящик для инструмента

Комплект технической документации

Комплект технической документации

– Оригинальные руководства по эксплуатации станка
– Паспорт точности и упаковочный лист
– Оригинальные руководства по работе с системой ЧПУ
– Руководство по эксплуатации станка на русском языке
– USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке

Дополнительные опции

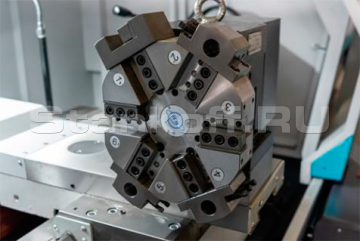

6-позиционный сменщик инструмента

6-позиционный сменщик инструмента


– Электромеханический резцедержатель револьверного типа
– Высокая жесткость и надежность закрепления инструмента
– Возможность удобно производить расточные операции
– Увеличенное до 6 количество позиций инструмента позволяет тратить меньше времени на наладку станка
– Расточные и осевые блоки в комплекте

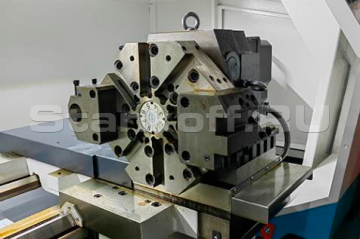

8-позиционный сменщик инструмента

8-позиционный сменщик инструмента


– Электромеханический резцедержатель револьверного типа
– Высокая жесткость и надежность закрепления инструмента
– Возможность удобно производить расточные операции
– Увеличенное до 8 количество позиций инструмента позволяет тратить меньше времени на наладку станка
– Расточные и осевые блоки в комплекте

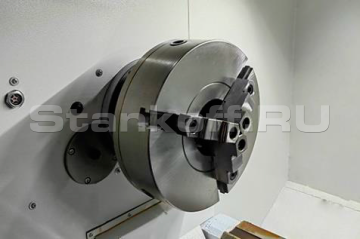

Механический 3-кулачковый патрон Ø400 мм

Механический 3-кулачковый патрон Ø400 мм

– Расширение технологических возможностей станка
– Надежное зажатие тел вращения
– Простая проверенная временем конструкция
– Переворотные кулачки для закрепления деталей "на разжим"
– Легкая установка и закрепление в случае замены патрона

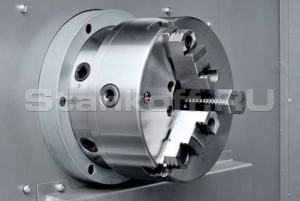

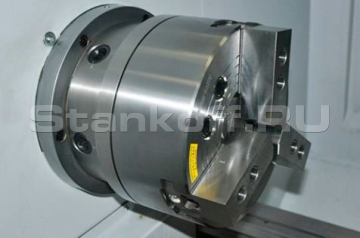

Гидравлический 3-кулачковый патрон Ø315 мм с отверстием

Гидравлический 3-кулачковый патрон Ø315 мм с отверстием


– Быстрый и точный зажим заготовки
– Производство компании Auto Strong (Тайвань)
– Управление от педали или кнопкой на панели системы ЧПУ
– Проходное отверстие большого диаметра для работы с длинными заготовками
– Регулируемое усилие зажатия

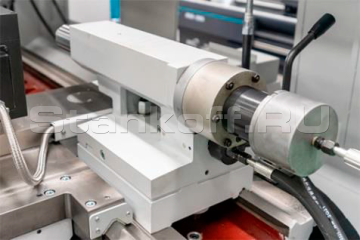

Гидравлическая задняя бабка

Гидравлическая задняя бабка


– Автоматический ход пиноли
– Быстрый и удобный поджим заготовок большой длины
– Управление от педали или кнопкой на панели системы ЧПУ
– Регулируемое усилие зажатия

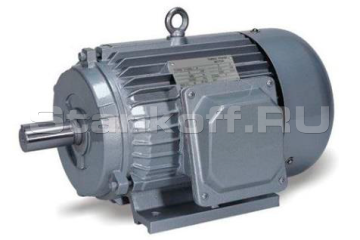

Привод шпинделя 15 кВт

Привод шпинделя 15 кВт

– Увеличенная мощность привода шпинделя позволяет производить более тяжелые работы
– Максимальный крутящий момент на шпинделе увеличен до 2536 Нм
– Усиленная конструкция передней бабки полностью адаптирована под повышенные нагрузки

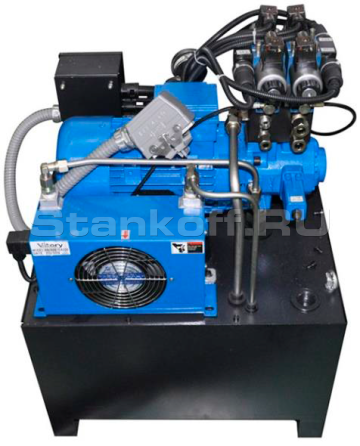

Гидравлическая станция

Гидравлическая станция

– Необходима для работы гидравлических устройств, таких как гидравлический патрон и гидравлическая задняя бабка
– Мощный и надежный гидравлический насос высокого давления обеспечивает стабильное усилие на агрегатах
– Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами
– Регулируемое общее давление в системе и на каждом гидравлическом устройстве
– Большеразмерный накопительный бак для масла объемом 85 литров
– Управляется системой ЧПУ через отдельную линию питания

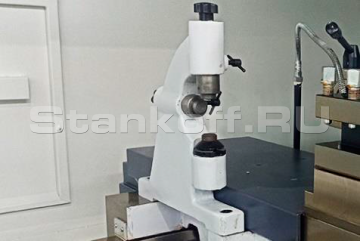

Подвижный люнет

Подвижный люнет

– Подходит для заготовок диаметром от 20 до 100 мм
– Необходим для увеличения точности при обработке длинных заготовок
– Находится на суппорте для максимальной жесткости в зоне резания
– Удобен для обработки поверхностей большой длины на одном диаметре

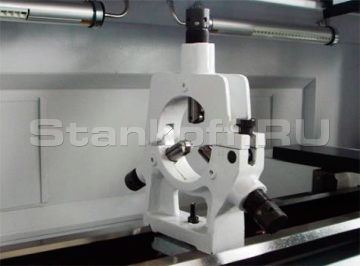

Неподвижный люнет

Неподвижный люнет


– Подходит для заготовок диаметром от 40 до 250 мм (малый люнет) либо от 150 до 400 мм (большой люнет)
– Необходим для увеличения точности при обработке длинных заготовок
– Устанавливается на станине, легко перемещается и быстро фиксируется
– Удобен для условий обработки, когда требуется уменьшить провисание заготовки в конкретном месте

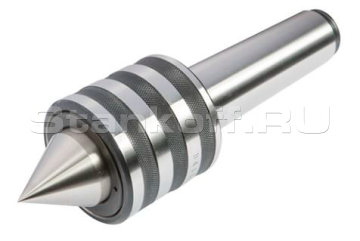

Вращающийся центр МК6

Вращающийся центр МК6

– Устанавливается в пиноль задней бабки для осуществления поджима заготовок
– Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку
– Позволяет избежать перегрева и деформации заготовки в месте поджатия заготовки задней бабкой

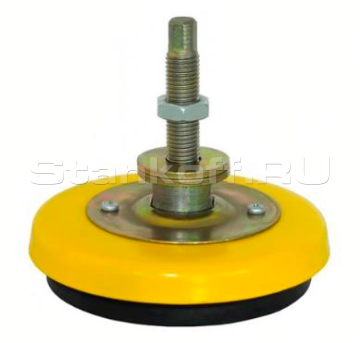

Комплект виброопор

Комплект виброопор


– Обеспечивают достаточную жесткость установки станка при отсутствии необходимости заливать фундамент
– Легкая и удобное выставление станка по уровню
– Возможность при необходимости переустановить станок в другое место
– Подходящее решение в том случае, если заливка фундамента под станок по какой-то причине невозможна

Электрические характеристики
Общая потребляемая мощность, кВт, В, Гц 30, 380, ~50
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт 11
Система ЧПУ Siemens 828D
Станочные данные
Диаметр обработки над станиной (4/6/8-поз. сменщик), мм 800, 620, 620
Диаметр обработки над суппортом, мм 490
Межцентровое расстояние, мм 1000
Ширина станины, мм 550
Максимальный вес обрабатываемой заготовки, кг 1000
Шпиндель
Число оборотов шпинделя, об/мин 10 - 1000
Проходное отверстие шпинделя, мм 100
Фланец шпинделя C11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя метрический 120 (1:20)
Диаметр шпинделя в передней опоре, мм 160
Максимальный крутящий момент шпинделя, Нм 1860
Перемещения и подачи
Перемещение по осям Х / Z, мм 400, 800
Скорость рабочей подачи по осям Х / Z, мм/мин 3000, 3000
Скорость быстрого хода по осям Х / Z, мм/мин 4000, 7500
Диаметр / шаг ШВП по оси X, мм 32, 5
Диаметр / шаг ШВП по оси Z, мм 50, 10
Точность
Повторяемость по осям X / Z, мм ± 0,003, ± 0,006
Позиционирование по осям X / Z, мм ± 0,009, ± 0,012
Сменщик инструмента
Количество инструмента 4
Максимальная высота державки резца, мм 32
Время смены инструмента, сек 3
Задняя бабка
Конус пиноли задней бабки МК6
Диаметр пиноли задней бабки, мм 100
Ход пиноли задней бабки, мм 240
Общие параметры
Габаритные размеры (Д х Ш х В), мм 3455 х 2020 х 1805
Масса станка, кг 5300
