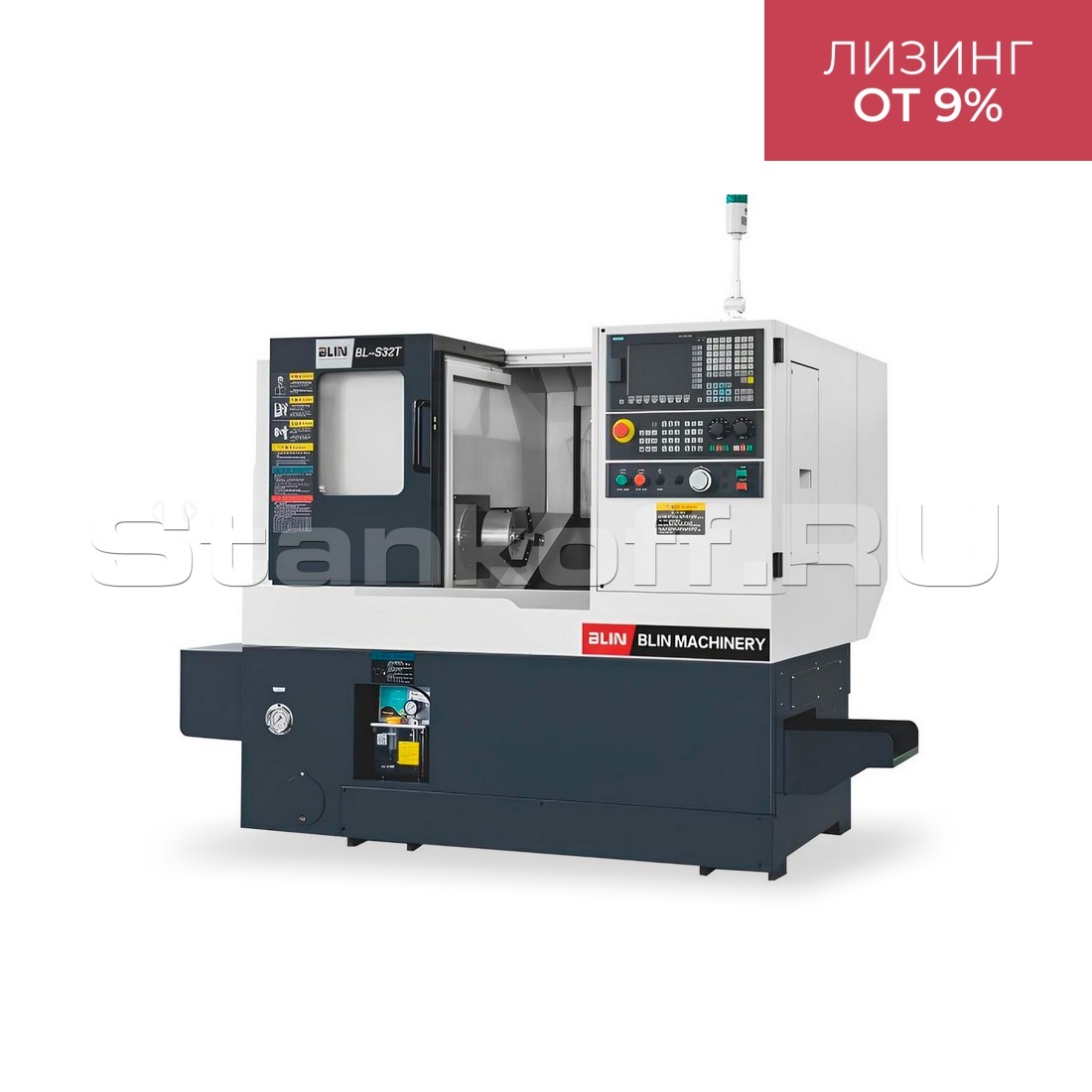

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S32T
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный обрабатывающий центр BL-S32T от NINGBO BLIN MACHINERY — это высокоточное и надежное решение для обработки прутков из различных металлов. Оборудованный револьверной головой, станок обеспечивает быструю переналадку и многопозиционную обработку, что значительно повышает эффективность производства. Оборудование идеально подходит как для мелкосерийного, так и для массового производства.
Комплектующие
| Система ЧПУ | SIEMENS (Германия) |
| Приводы | SIEMENS (Германия) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | PRAGATI (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Комплектация
- Система ЧПУ SIEMENS 808D;
- Ручной маховичок управления MPG;

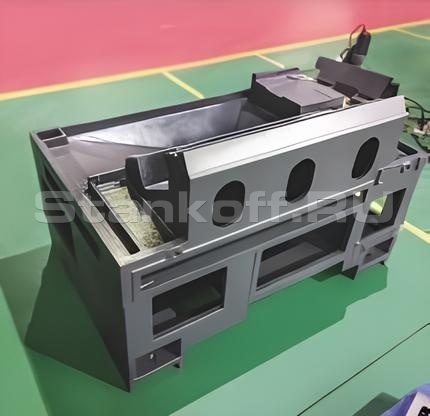

- Станина чугунная с наклоном 30°;
- Линейные направляющие по осям X/Z;
- Сервоприводы SIEMENS по осям X/Z;
- Шпиндель высокоточный с электромагнитным тормозом;
- Гидравлический патрон 6" главного шпинделя;

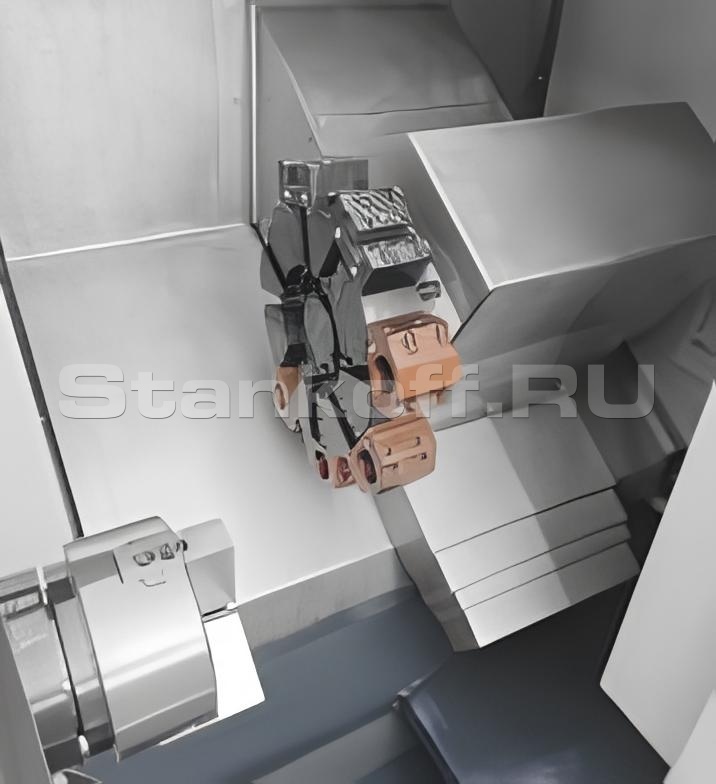

- Револьверная головка на 8 позиций;
- Автоматический цепной конвейер для стружки и бункер для стружки;
- Система подачи СОЖ Автоматическая система смазки;
- Освещение рабочей зоны станка;
- 3х-цветная сигнальная лампа;
- Выносная педаль управления;
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
- Трансформатор 380В (3 фазы встроенный);
- Комплект инструментов для настройки и обслуживания станка;
- Комплект документации по обслуживанию станка на русском языке;
- Комплект документации по эксплуатации станка на русском языке;
- Комплект документации по системе ЧПУ;

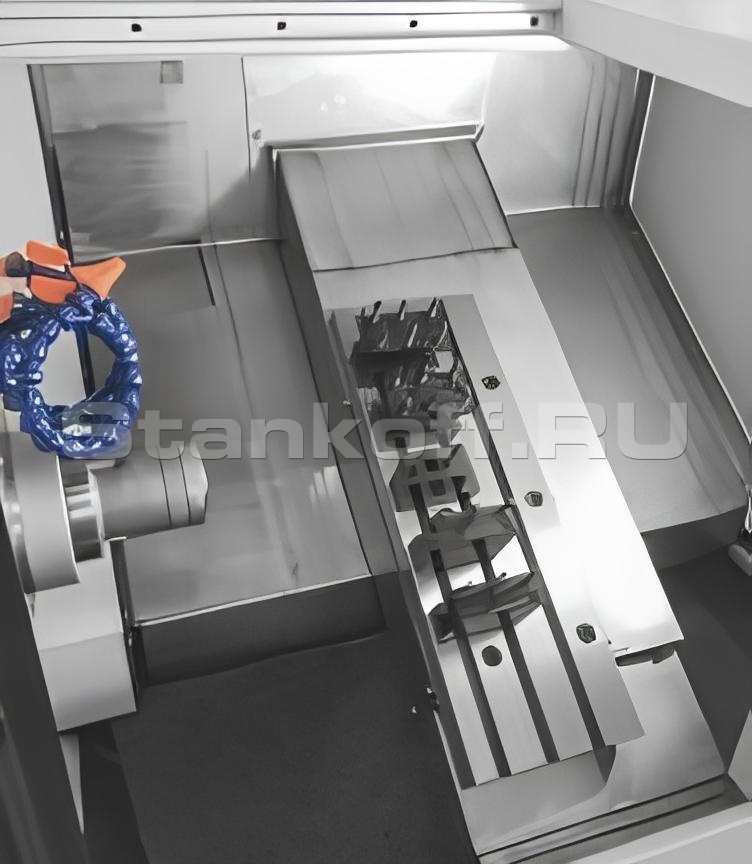

- Держатели инструмента – 4 шт.
Дополнительные опции
- Система ЧПУ SIEMENS 828D;
- Система ЧПУ FANUC 0i-TF;
- Жесткое нарезание резьбы;
- Фильтр удаления масляного тумана;
- Автоматическая подача прутка (барфидер) FEDEK DH 65L.
| Основные характеристики | |
| Система ЧПУ | SYNTEC 808D |
| Максимальный диаметр заготовки, устанавливаемый над станиной, мм | 430 |
| Максимальный диаметр устанавливаемый над суппортом, мм | 250 |
| Максимальная длина точения , мм | 180 |
| Максимальный диаметр точения, мм | 250 |
| Главный шпиндель | |
| Тип | Механический шпиндель, ременный привод |
| Диаметр отверстия шпинделя, мм | 46 (56) |
| Торец шпинделя | А2-4 (А2-5) |
| Максимальная скорость шпинделя, об/мин | 5000 |
| Максимальный диаметр обрабатываемого прутка, мм | 32 (44) |
| Мощность шпинделя, кВт | 5,5 |
| Патрон шпинделя, дюйм | 5"(цанговый)/6"(патрон) |
| Перемещения по осям X/Y/Z | |
| Тип линейных направляющих | Роликовые |
| Ширина линейных направляющих по осям X/Z, мм | 30/30 |
| Быстрые перемещения по осям X/Z, м/мин | 28/28 |
| Перемещение по оси X, мм | 150+20 |
| Перемещение по оси Z, мм | 180 |
| Инструментальная система | |
| Тип системы | Сервогидравлическая револьверная голова |
| Количество инструментальных позиций, шт | 8 |
| Время смены инструмента, сек | 0,4 |
| Время полного поворота головы, сек | 0,57 |
| Сечение хвостовиков инструмента, мм | 20х20, Ø 25 |
| Точностные характеристики | |
| Шероховатость, мм | Ra0.4÷1.6 |
| Соосность, мм | ≤0,003 |
| Точность позиционирования по осям X/Z, мм | 0,005/0,008 |
| Повторяемость по осям X/Z, мм | 0,002/0,004 |
| Система СОЖ | |
| Мощность двигателя насоса СОЖ, кВт | 0,48 |
| Расход СОЖ, м3/ч | 2,5 |
| Габаритные размеры | |
| Длина, мм | 1800 |
| Ширина, мм | 1400 |
| Высота, мм | 1500 |
| Вес, кг | 1800 |
