Детальное описание

Фрезерный станок с ЧПУ FM-20 CNC разработан специально для образовательных учреждений и сфер передового прототипирования. Он подходит для обработки различных материалов, включая сталь, алюминий, чугун, цветные сплавы, пластики и прочие заготовки. Станок способен выполнять широкий спектр задач — фрезеровку плоскостей и пазов, сверление, зенкование и другие операции. Передвижение по трём осям осуществляется с помощью асинхронных шаговых двигателей, приводящих в движение высокоточные шарико-винтовые передачи.

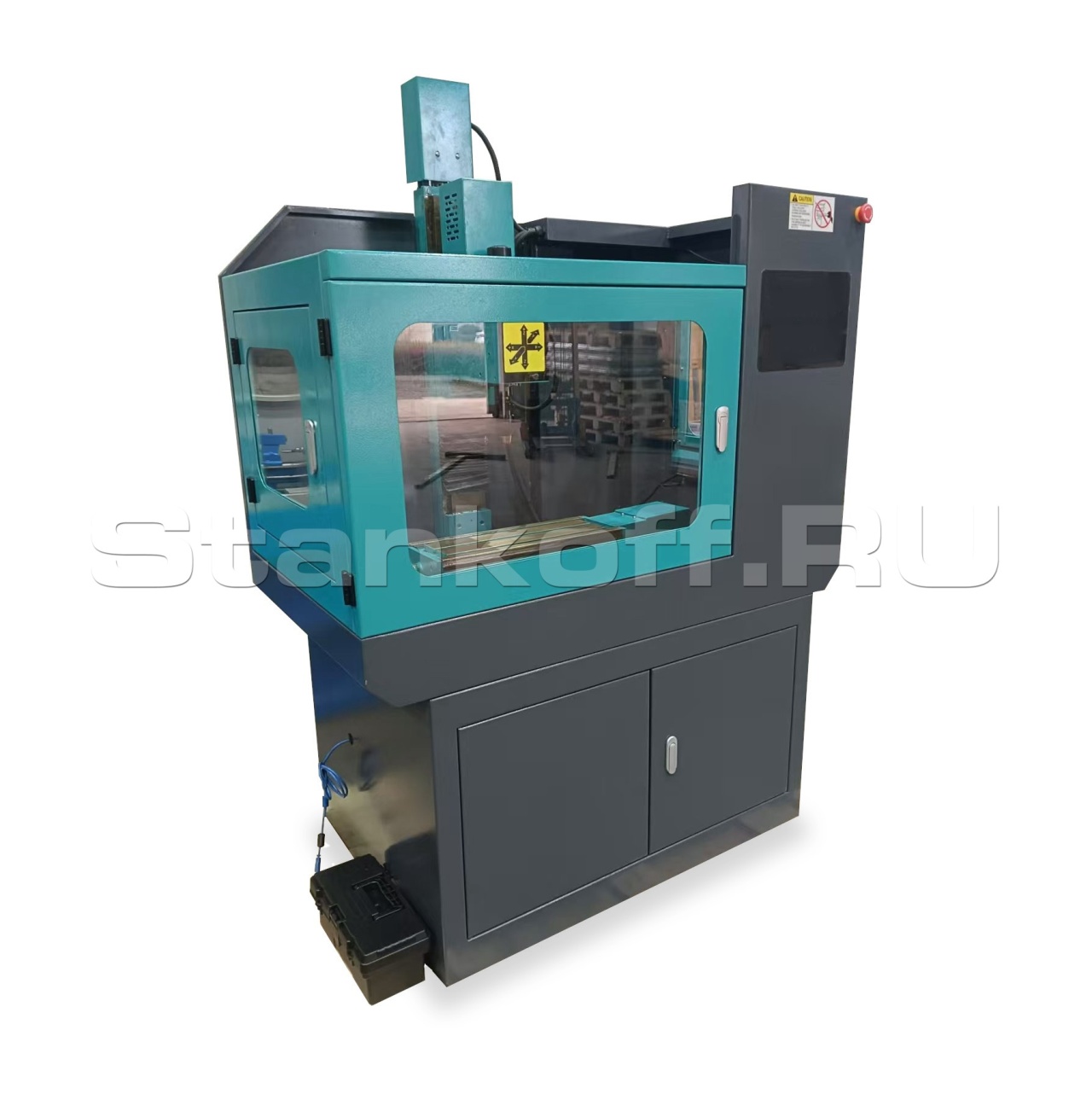

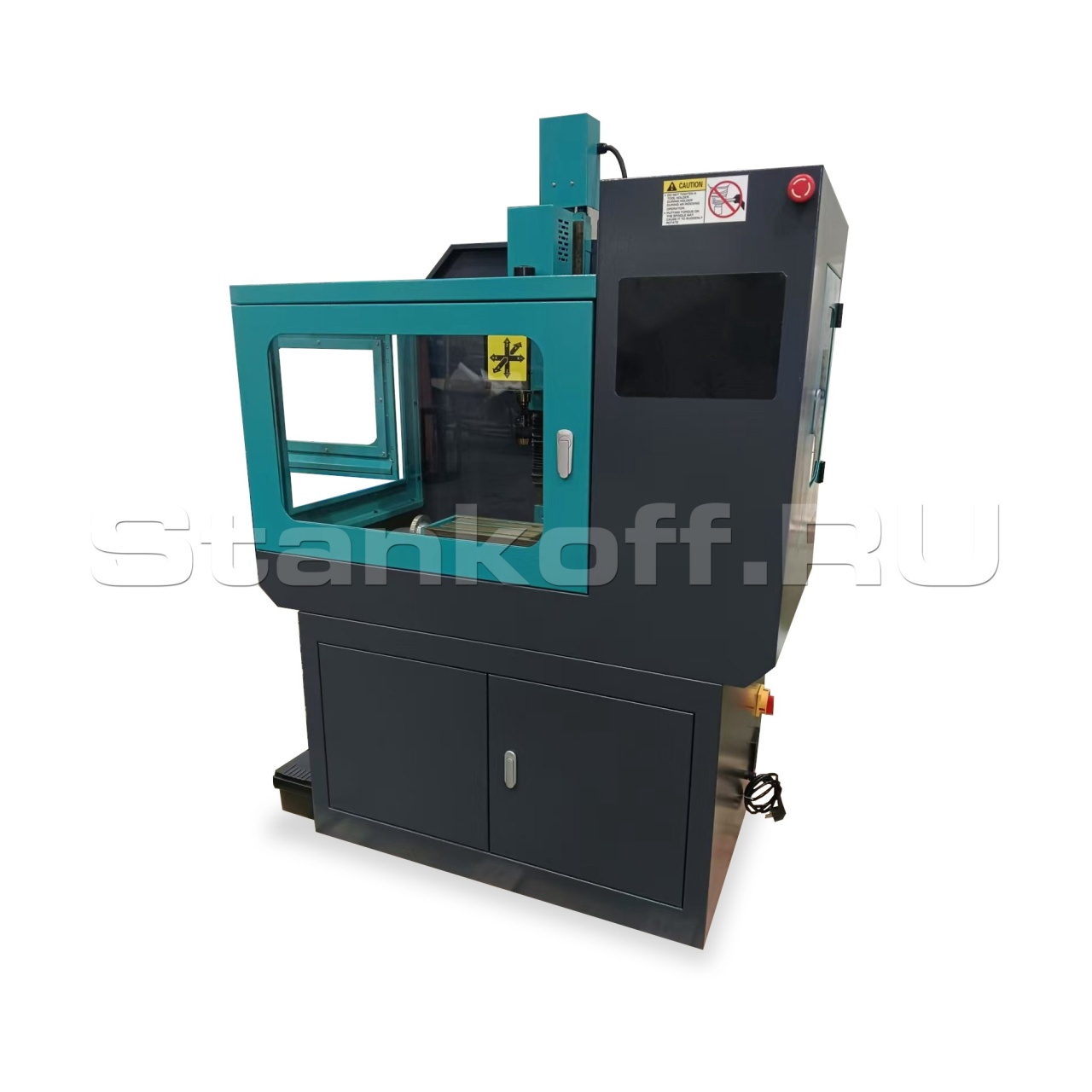

Размер рабочей поверхности составляет 500x180 мм. Шпиндель получает вращение от асинхронного двигателя мощностью 0,75 кВт через ременной привод. Станок заключён в прочный металлический корпус с дверцами, оснащёнными системой блокировки — при открытии дверей работа автоматически останавливается. Также установлена централизованная система смазки направляющих. Управление осуществляется через ПК с установленной системой MACH3. Подключение — по USB. Компьютер в комплект не входит.

Макс. диаметр сверления (Ст. 3), мм	13
Макс. диаметр фрезерования концевой фрезой, мм	16
Макс. диаметр фрезерования торцевой фрезой, мм	30
Частота вращения шпинделя, об/мин	50–2250
Регулировка частоты оборотов	плавно

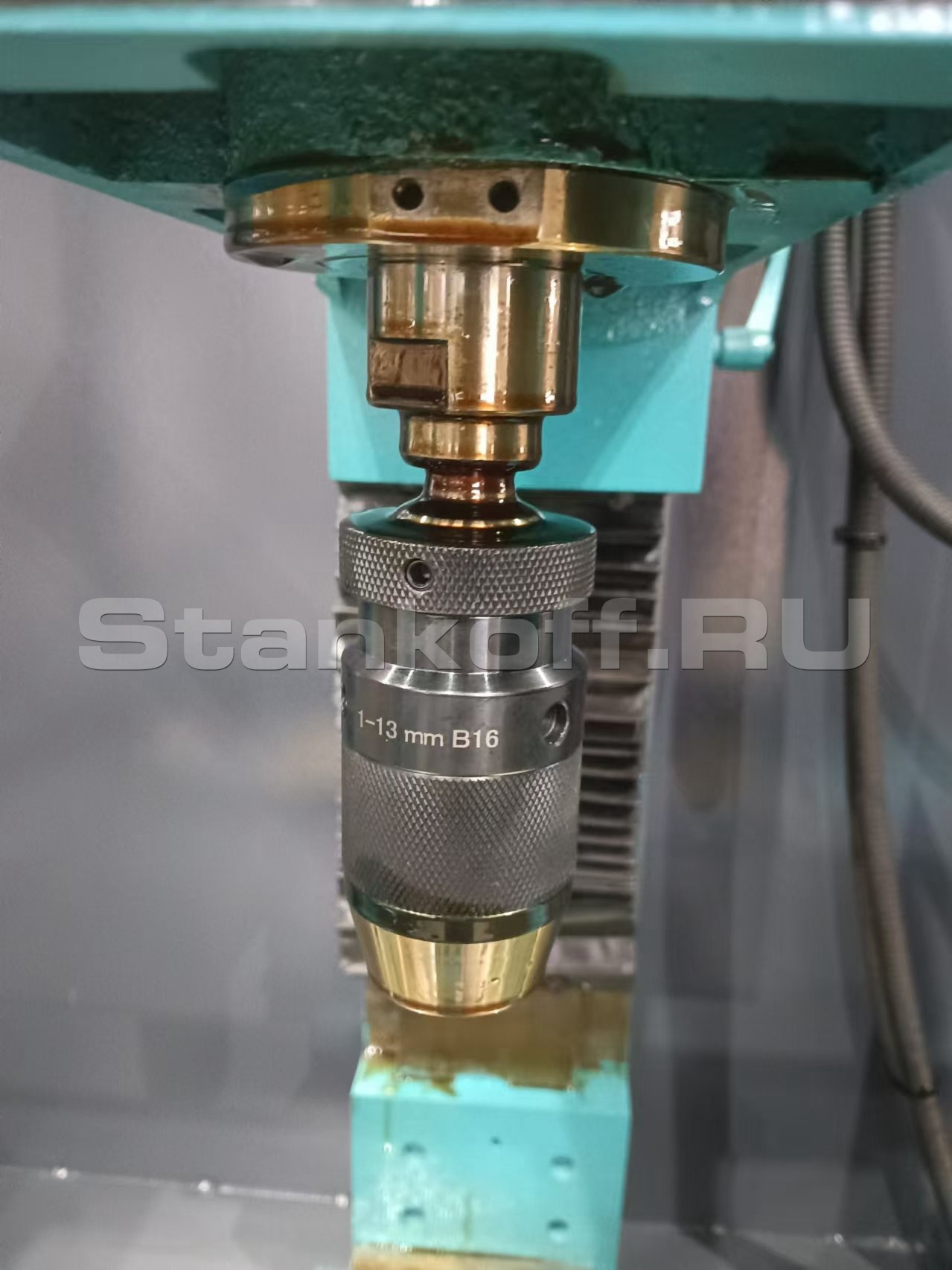

Сверлильный патрон, тип	B16/1-13 (быстрозажимной, установлен)
Конус шпинделя	МК3
Вылет шпинделя, мм	180
Макс. расстояние шпиндель–стол, мм	280
Рабочий ход шпиндельной головы по оси Z, мм	300
Продольное перемещение стола по оси X, мм	280
Поперечное перемещение стола по оси Y, мм	190
Крутящий момент двигателя оси Z, Нм	4,0
Крутящий момент двигателя оси X, Нм	4,0
Крутящий момент двигателя оси Y, Нм	4,0
Размер стойки в сечении, мм	116 × 48

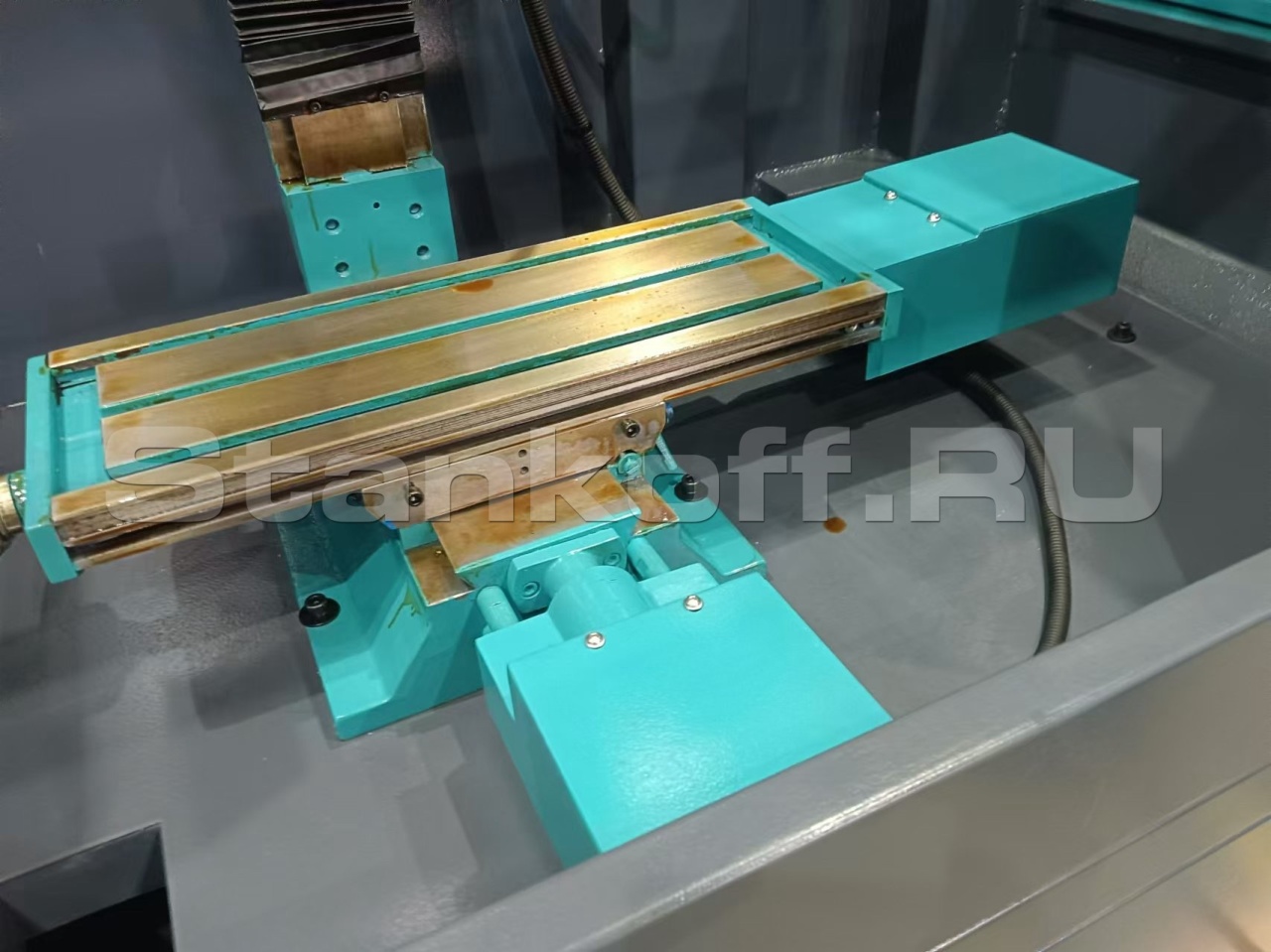

Размер рабочего стола, мм	500x180
Количество пазов стола, шт	3
Ширина пазов стола, мм	12
Расстояние между пазами стола, мм	32
Точность позиционирования, мм	0,01
Точность восстановления, мм	0,01
Мощность двигателя, кВт	0,75
Напряжение питания, В / Гц	220/50
Высота станка, мм	1300
Габаритные размеры (ДxШxВ), мм	900x450x1300
Масса нетто/брутто, кг	460/500
Размер упаковки, мм	1430x925x2200
