Пятиосевой Металлообрабатывающий Центр с Наклоняемой Головкой EUMASEIKI модель UB1300C - Продам в Ningbo
Детальное описание
Пятиосевой Металлообрабатывающий Центр с Наклоняемой Головкой
5-осевой высокоскоростной обрабатывающий центр с подвижной стойкой и поворотной головкой Eumaseiki, оснащённый встроенным поворотным столом с осью C, обеспечивает максимальную гибкость и универсальность рабочего стола — дополнительная площадь стола может использоваться для вторичных операций или 3-осевой обработки. Возможна обработка деталей различных размеров и форм в широком спектре материалов. Гибкая рабочая зона с ходом до 2000 мм по оси X, 900 мм по выносной оси Y и 800 мм по оси Z. Совместная 5-осевая работа мощной фрезерной головки с осью B и интегрированной осью C обеспечивает идеальную производительность обработки. Технология Eumaseiki гарантирует максимальную скорость резания и превосходное качество поверхности. Идеальный выбор для серийного и единичного производства в таких отраслях, как авиакосмическая, энергетическая, автомобильная и другие.
Описание

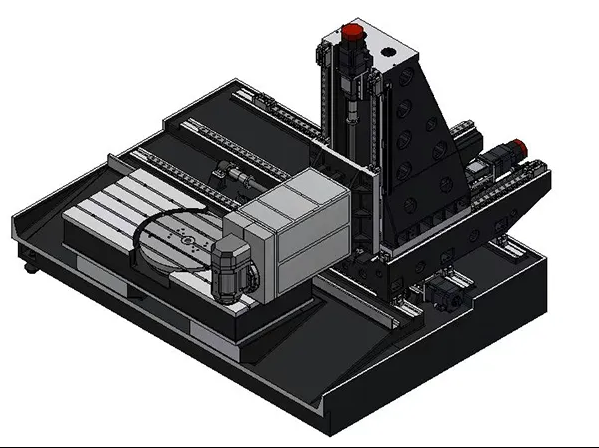

5-осевой фрезерный станок серии UB от EUMASEIKI с поворотной головкой выполнен по схеме с подвижной стойкой. Интегрированная станина шириной более 2000 мм закреплена как основание. Стойка вместе с салазками перемещается по оси X вдоль двух направляющих. Ползун (RAM) перемещается по оси Y. Шпиндельная бабка перемещается по вертикали (ось Z) вдоль направляющих суппорта. Поворотный стол встроен в плоскую рабочую поверхность в качестве оси C, привод — DD-мотор, скорость до 100 об/мин. Диапазон поворота B-головки: ±120°, диапазон скоростей — 50–15000 об/мин. Все линейные направляющие стандартно оснащены оптическими линейками Heidenhain, ось C абсолютным энкодером, все приводы — системой охлаждения с поддержанием постоянной температуры. Все эти решения обеспечивают высочайшую долгосрочную точность и стабильность работы станка.
Преимущества
Гибкая модульная конструкция и эргономичный, привлекательный дизайн
Доступен в вариантах с 3, 4 или 5 осями
Высокопроизводительный мотор-шпиндель
Жёсткие линейные направляющие c танкетками размера 55 (ось X)
ШВП сверхвысокой точности по трём осям, обеспечивают точную и тихую работу
Интегрированный поворотный стол (ось С) и ось B с приводами «Торк»
Гибкая конфигурация систем магазина инструментов
Современные системы управления SIEMENS One и HEIDENHAIN TNC 640
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обрабатывающие центры серии UB | UB1300C | |||||
| Перемещение по оси X (перемещение стойки) | мм | 1300 | ||||
| Перемещение по оси Y (перемещение RAM) | мм | 560 | ||||
| Перемещение по оси Z (вертикальное перемещение шпиндельной бабки) | мм | 560 | ||||
| Расстояние от торца шпинделя до поверхности стола (вертикальное) | мм | 100～660 | ||||
| Расстояние от центра шпинделя до поверхности стола (по горизонтали) | мм | 269.5～829.5 | ||||
| Рабочий стол (стационарный) | мм | 1500 x 560 | ||||
| Макс допустимая нагрузка на стол | Кг | 1500 | ||||
| Размеры Т-образного паза | мм | 14x100x5 | ||||
| Конус шпинделя | HSK-A63 | |||||
| Частота вращения шпинделя | об/мин | 12000 | ||||
| Мощность главного двигателя (S1/S6-40%) | кВт | 25.1/33.9 | ||||
| Крутящий момент главного двигателя (S1/S6-40%) | Нм | 79.9/107.9 | ||||
| Перемещение наклонной головки по оси «B» | град. | -120º～+120º | ||||
| Дискрестность по оси «B» | град. | 0.001° | ||||
| Частота вращения оси “B” | об/мин | 50 | 50 | |||
| Непрерывный крутящий момент по оси «B» | Нм | 580 | ||||
| Макс крутящий момент по оси «B» | Нм | 1160 | ||||
| Тормозной момент оси B | Нм | 2400 (давление масла 50 бар) | ||||
| Привод оси «B» | кВт | 4.4 | ||||
| Энкодер оси “B” | HEIDENHAIN | |||||
| Диаметр поворотного стола (ось «С») | мм | Φ500 | ||||
| Перемещение по оси «С» | град. | 360 | ||||
| Частота вращения оси “C” | об/мин | 100 | ||||
| Метод передачи по оси С | DD привод | |||||
| Макс крутящий момент по оси “C” | Нм | 275 | ||||
| Номинальный крутящий момент по оси «С» | Нм | 145 | ||||
| Макс допустимая нагрузка на поворотный стол (ось С) | Кг | 300 | ||||
| Энкодер оси “C” | HEIDENHAIN | |||||
| Ускоренная подача (X/Y/Z) | м/мин | 36/36/32 | ||||
| Рабочая подача (X/Y/Z) | мм/мин | 1 ~ 10000 | ||||
| Мощность привода по осям X/Y/Z | кВт | 4.3/4.3/4.3 | ||||
| Крутящий момент привода по осям X/Y/Z | Нм | 27/27/27 | ||||
| Форма хвостовика инструмента | HSK-A63 | |||||
| Емкость инструментального магазина | поз. | 40 | ||||
| Макс. диаметр инструмента (соседний/не соседний) | мм | Φ76 / Φ150 | ||||
| Макс длина инструмента | мм | 300 | ||||
| Макс вес инструмента | Кг | 8 | ||||
| Скорость смены инструмента (от инструмента к инструменту) | сек. | 5 | ||||
| Мощность насоса СОЖ | кВт | 0.75 + 0.75 | ||||
| Пневматическое давление | Кг/см2 | 6 | ||||
| Требуемая мощность | кВA | 70 | ||||
| Точность позиционирования осей X/Y/Z (VDI/DGQ 3441) | мм | 0.012 | ||||
| Точность позиционирования ось B (наклонная голова) | сек. | 8” | ||||
| Точность позиционирования ось C (встроенный поворотный стол) | сек. | 10” | ||||
| Повторяемость осей X/Y/Z (VDI/DGQ 3441) | мм | 0.008 | ||||
| Повторяемость ось B (наклонная голова) | сек. | 4” | ||||
| Повторяемость ось C (встроенный поворотный стол) | сек. | 4” | ||||
| Высота станка | мм | 2964 | ||||
| Занимаемая площадь | мм | 2900*2500 | ||||
| Вес станка (нетто) | Кг | 13000 | ||||
| ЧПУ | SIEMENS ONE | |||||
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
Дизайн с подвижной колонной
Абсолютный энкодер оси “C” (HEIDENHAIN)
Воздушный пистолет + пистолет промывки
Закрытая кабина (верхняя часть открыта)
Электрошпиндель с водяным охлаждением
Освещение рабочей зоны
Автоматический инструментальный магазин 40 позиций
Водяное охлаждение оси «B»
Трехцветная лампа
Тайваньский электрошпиндель
Водяное охлаждение оси «С»
Автоматическое отключение питания М30
Линейные направляющие c танкетками THK/PMI
СОЖ
Выносной пульт с маховичком
ШВП PMI/HIWIN класс С1
Маслоотделитель
2 Интерфейсы USB, Ethernet
Стационарный рабочий стол со встроенным поворотным столом
Автоматическая централизованная система смазки
Кондиционер электрошкафа
Абсолютный энкодер оси “B” (HEIDENHAIN)
Обдув шпинделя воздухом
Ящик для инструментов
Оптические линеики оси X/Y/Z (HEIDENHAIN)
Устройство для промывки стружки
Регулировочные болты и установочные опоры
Высококачественное литьё и высокоточная механическая обработка
Мощная гидравлическая система
ЗИП на один год
Поворотный стол с приводом DD по оси C
Конвейер для стружки цепного типа + тележка
Система ЧПУ: «SIEMENS One» 15-дюймовый цветной экран
ОПЦИОНАЛЬНАЯ КОНФИГУРАЦИЯ
Охлаждающая жидкость через шпиндель 20/40/70 бар
Устройство для измерения заготовок Renishaw RMP40/ RMP60
Устройство настройки инструмента Renishaw TR27S/NC4
Вытяжка масляного тумана
Вращающееся окно
Система ЧПУ: Heidenhain iTNC640 (одновременное 5-осевое управление)
Калибровочное устройство (включает датчик RENISHAW OMP60 + стандартную измерительную сферу + программное обеспечение для измерений)
Постпроцессор NX
Телескопическая верхняя крыша
Детали, обработанные на Металлообрабатывающие центры с ЧПУ EUMASEIKI
