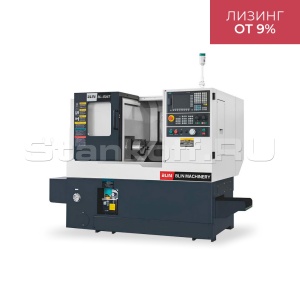

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-S800

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Вертикальный фрезерный обрабатывающий центр VDLS850A Подробное описание и цена >>>

Вертикальный фрезерный обрабатывающий центр KVL1000 Подробное описание и цена >>>

Вертикальный фрезерный обрабатывающий центр KVL1200 Подробное описание и цена >>>

Детальное описание

Станок подходит для обработки больших и тяжелых заготовок, гарантируя высокую точность благодаря стабильной конструкции и точному контролю за процессом.

Комплектующие

Система ЧПУ	FANUC (Япония) / SYNTEC (Тайвань)
Привода	FANUC (Япония) / SYNTEC (Тайвань)
ШВП	NACHI (Япония) / FAG (Германия)
Направляющие	HIWIN, PMI (Тайвань) / REXROTH (Германия)
Подшипники шпинделя	NSK (Япония) / FAG (Германия)
Шпиндель	KENTURN/VYU CHENG (Тайвань)
Инструментальный магазин	DEX (Тайвань)
Система смазки	LUBE (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	MINDMAN (Тайвань)
Крепёж	YINSH (Тайвань)
Муфты	NBK, MIKI PULLEY (Япония)

Стандартная комплектация

Система ЧПУ SYNTEC 22MA;
MPG маховик;
Шпиндель 12 000 об/мин (прямой привод);
Двигатель шпинделя;
Масляное охлаждение шпинделя;
Серводвигатели SYNTEC по осям X/Y/Z;
Кондиционер электрического шкафа;
Замок передней двери датчиком, замок боковой двери болтами;
Полностью закрытая рабочая зона;
Система автоматической смазки;
Система охлаждения;
Освещение рабочей зоны станка;
Трехцветная индикаторная лампа;
Пистолет для СОЖ;
Пистолет для сжатого воздуха;
Трансформатор 380В (3 фазы встроенный);
Выравнивающие опоры;
Комплект инструментов для настройки и обслуживания станка;
Комплект технической документации.

Система ЧПУ	SYNTEC 22MA, FANUC 0i-MF
Макс. диаметр сверления, мм	Ø 20
Макс. нарезаемая резьба, мм	М18
Размер рабочего стола, мм	900х500
Количество Т-образных паз, шт	5
Ширина Т-образных паз, мм	18
Расстояние между Т-образными пазами, мм	90
Максимальная грузоподъемность стола, кг	500
Мощность шпинделя, кВт	8,2
Конус шпинделя, мм	ВТ30
Максимальная скорость вращения, об/мин	12000 (опция 20000)
Тип передачи	Прямой привод
Расстояние от торца шпинделя до поверхности стола, мм	120-570
Перемещение по оси X, мм	800
Перемещение по оси Y, мм	520
Перемещение по оси Z, мм	450
Рабочая подача по осям X/Y/Z, мм/мин	5-15000
Быстрые перемещения по осям X/Y/Z, м/мин	48/48/36
Точность позиционирования, мм	±0,003
Повторяемость, мм	0,003
Количество инструментов, шт.	16
Максимальный диаметр инструмента, при занятой соседней ячейкой, мм	Ø 60
Максимальный диаметр инструмента, при свободной соседней ячейкой, мм	Ø 120
Время смены инструмента, сек	1,8
Габаритные размеры станка
Длина, мм	2400
Ширина, мм	1700
Высота, мм	2100
Вес станка, кг	4500
