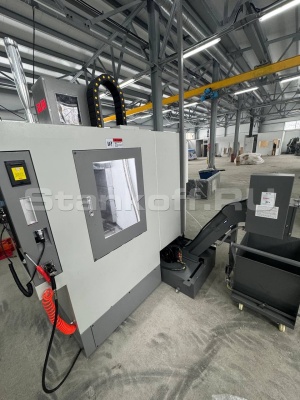

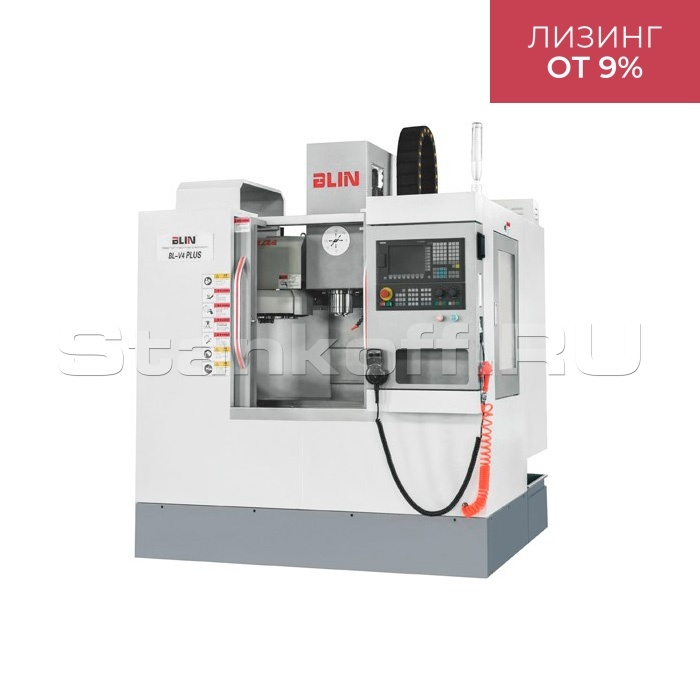

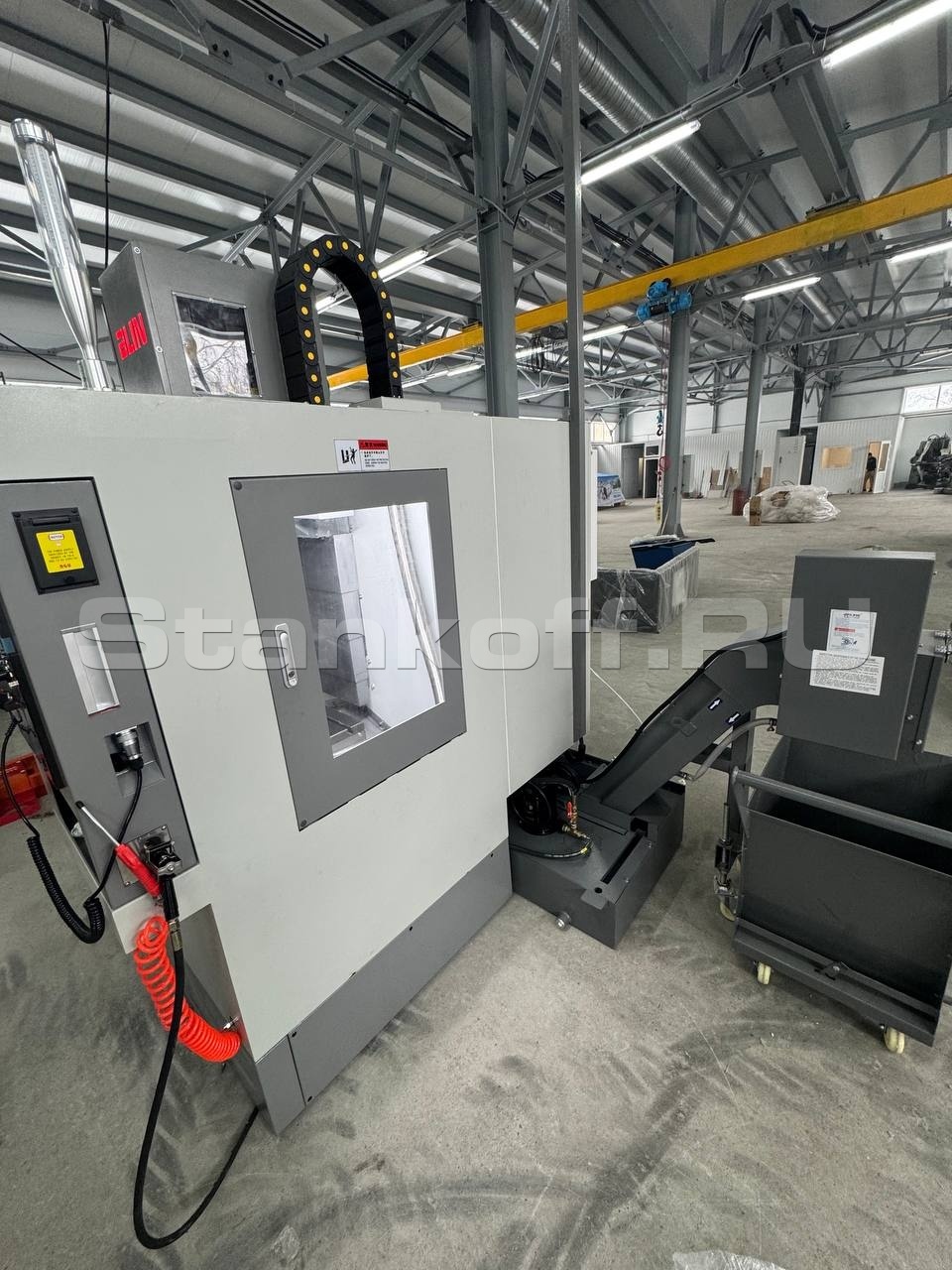

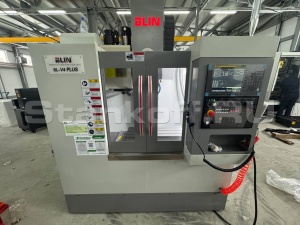

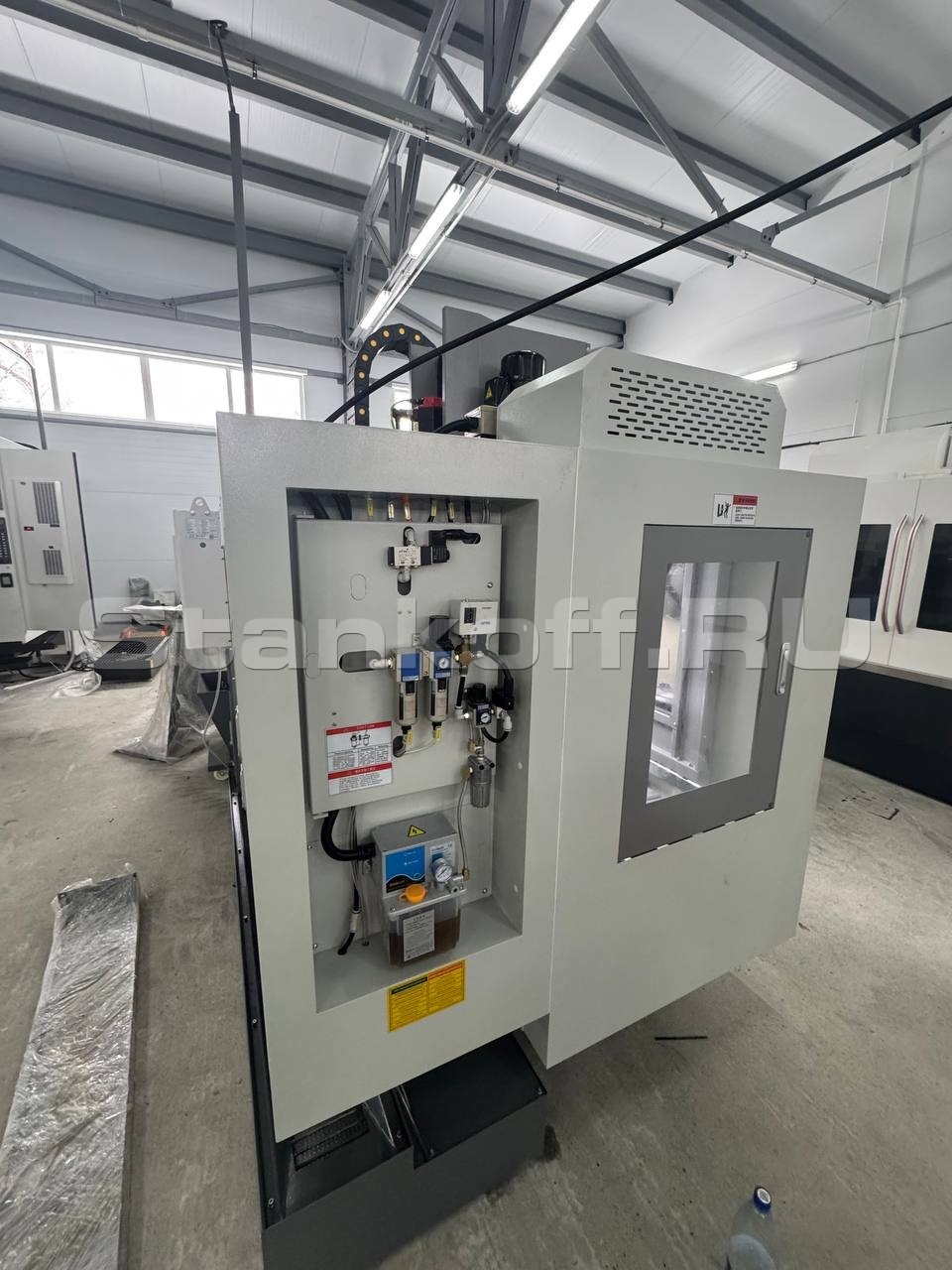

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-V4 PLUS
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-V4 PLUS — это высокоточное вертикальное оборудование с ЧПУ, предназначенное для обработки деталей из металла. Станок широко применяется в машиностроении, аэрокосмической отрасли, производстве пресс-форм, автомобильной промышленности и других сферах, где требуется высокая точность и производительность.
Комплектующие
| Система ЧПУ | FANUC (Япония) / SIEMENS (Германия) |
| Привода | FANUC (Япония) / SIEMENS (Германия) |
| ШВП | NACHI (Япония) / FAG (Германия) |
| Направляющие | HIWIN, PMI (Тайвань) / REXROTH (Германия) |
| Подшипники шпинделя | NSK (Япония) / FAG (Германия) |
| Шпиндель | KENTURN/VYU CHENG (Тайвань) |
| Инструментальный магазин | DEX (Тайвань) |
| Система смазки | LUBE (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | MINDMAN (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | NBK, MIKI PULLEY (Япония) |
Стандартная комплектация
- Система ЧПУ SIEMENS 808D
- MPG маховик
- Шпиндель 8 000 об/мин (ременной привод)
- Двигатель шпинделя 3,7 кВт
- Масляное охлаждение шпинделя
- Серводвигатели FANUC по осям X/Y/Z
- Автоматическая смена инструмента на 12 позиции (тип-зонтик)

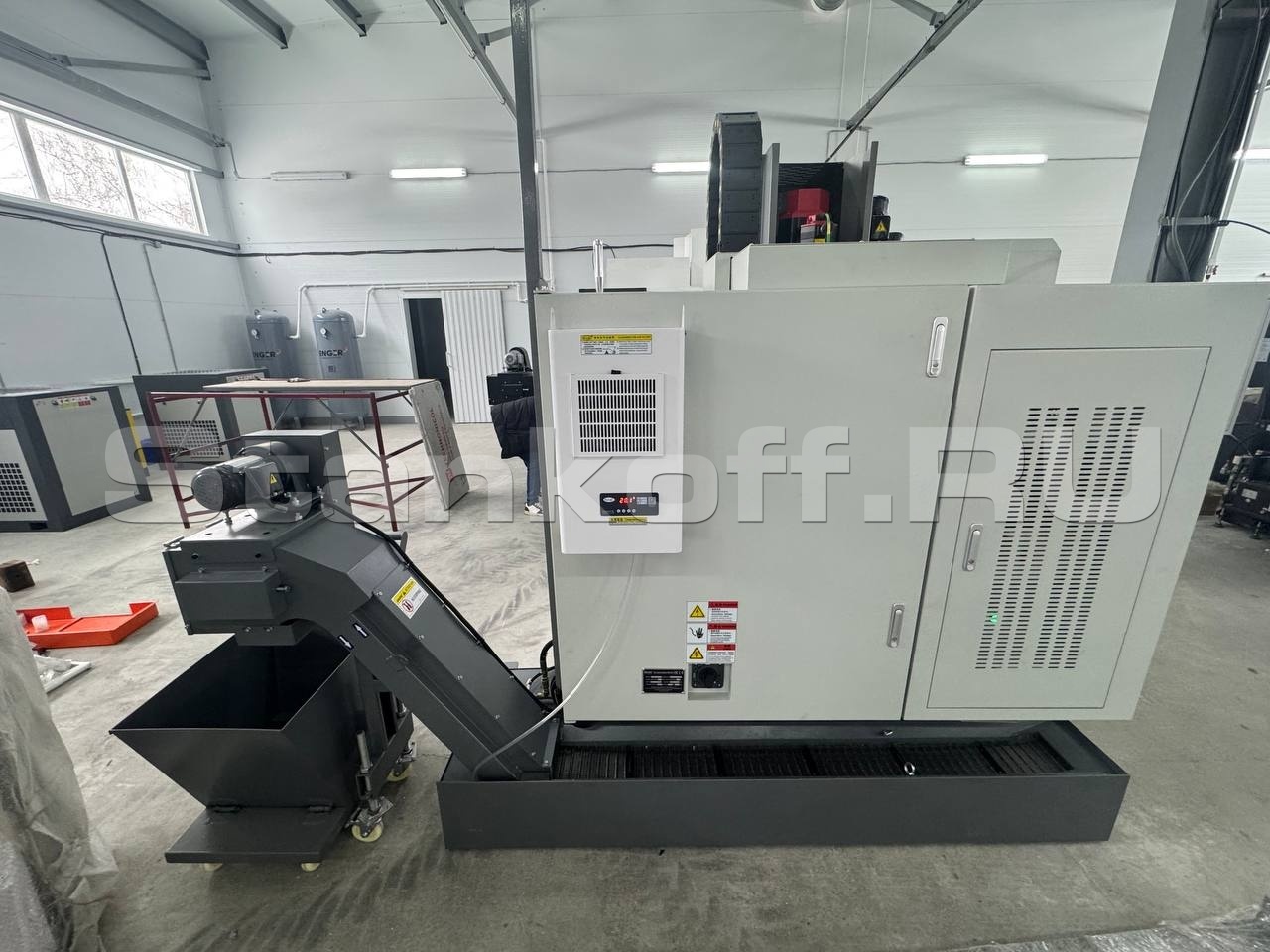

- Стружечный конвейер цепного типа
- Кондиционер электрического шкафа
- Замок передней двери датчиком, замок боковой двери болтами

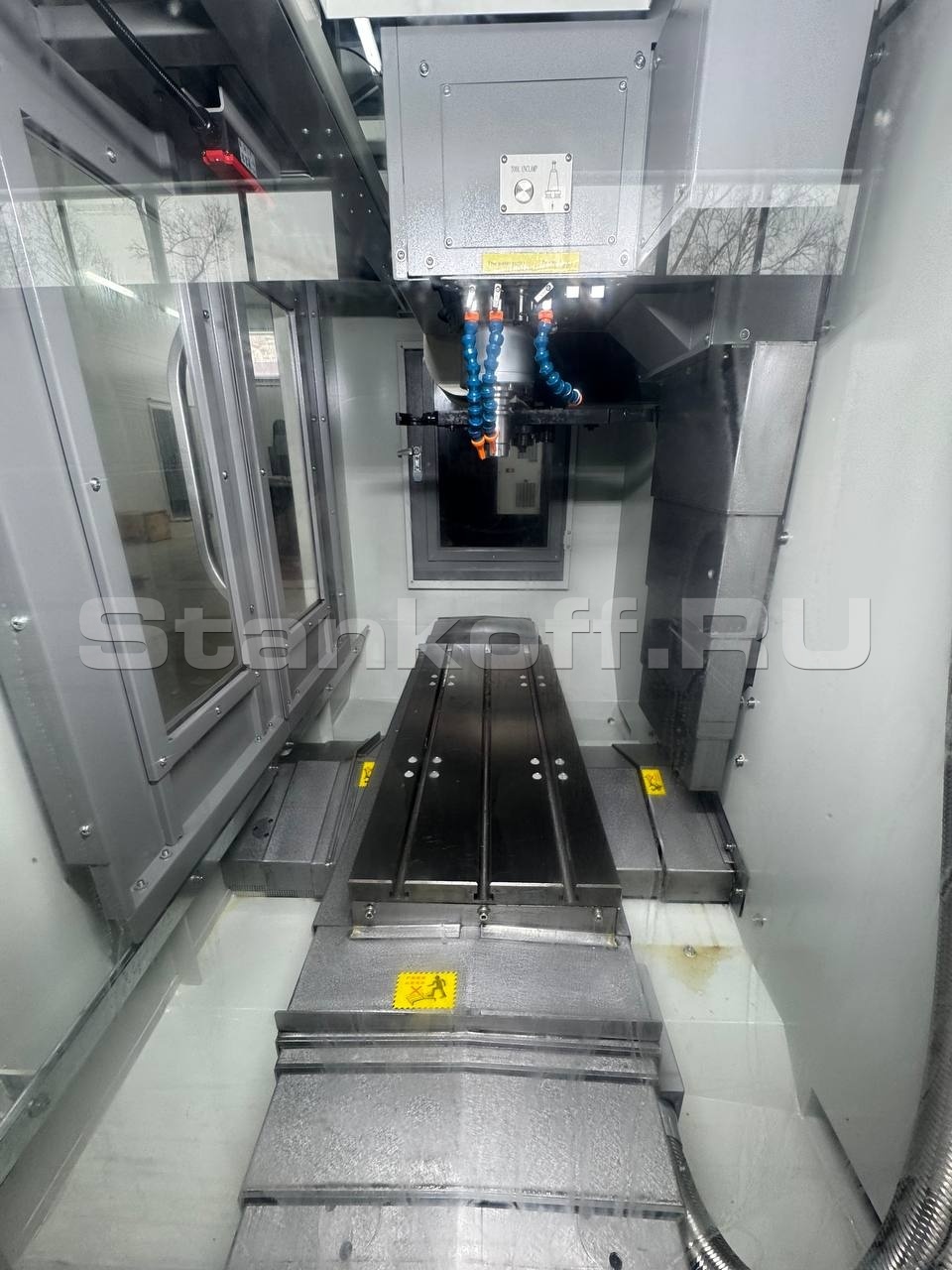

- Полностью закрытая рабочая зона
- Система автоматической смазки

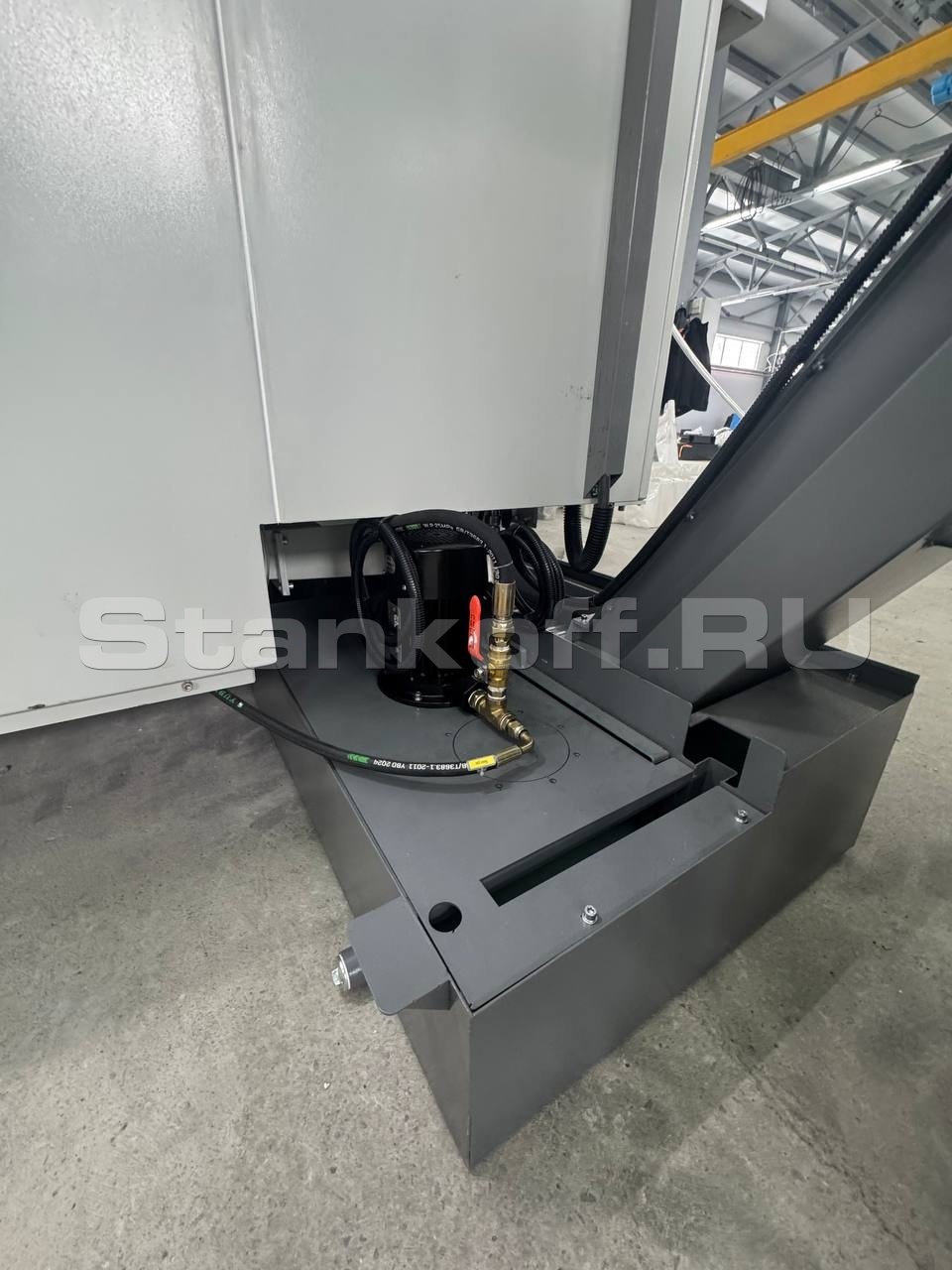

- Система охлаждения
- Освещение рабочей зоны станка
- Трехцветная индикаторная лампа
- Пистолет для СОЖ
- Пистолет для сжатого воздуха
- Трансформатор 380В (3 фазы встроенный)
- Выравнивающие опоры
- Комплект инструментов для настройки и обслуживания станка
- Комплект технической документации
| Система ЧПУ | SIEMENS 808D |
| Рабочий стол | |
| Размер стола, мм | 800×320 |
| Т-образные пазы, шт | 3/14/100 |
| Максимальная грузоподъёмность стола, кг | 200 |
| Перемещения | |
| По оси Х, мм | 450 |
| По оси Y, мм | 300 |
| По оси Z, мм | 480 |
| Шпиндель | |
| Расстояние от торца шпинделя до поверхности стола, мм | 105÷585 |
| Расстояние от центра шпинделя до колоны, мм | 375 |
| Конус шпинделя | ВТ40 |
| Мощность шпинделя (опция), кВт | 3,7 (опц. 5,5) |
| Максимальная скорость шпинделя (опция), об/мин | Ремень – 8 000 (10 000), Прямой привод – 12 000 |
| Оси | |
| Ширина линейной направляющей по осям X/Y/Z, мм | 30/30/30 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 36/36/24 |
| Диаметр/шаг ШВП по осям X/Y/Z, мм | 32/12 |
| Крутящий момент двигателя по осям X/Y/Z, Нм | 6/6/11 |
| Точностные характеристика | |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | ±0,003 |
| Инструментальный магазин | |
| Количество инструментов | Зонтик – 12, Рука – 16 |
| Максимальный вес инструмента, кг | 8 |
| Максимальная длина инструмента, мм | 220 |
| Максимальный диаметр (при занятой соседней ячейке), мм | 78 |
| Максимальный диаметр (при свободной соседней ячейке), мм | 120 |
| Время смены инструмента, сек | 1,8 |
| Габаритные размеры | |
| Длина, мм | 1830 |
| Ширина, мм | 1870 |
| Высота, мм | 2120 |
| Вес станка, кг | 2400 |
