Детальное описание

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-S40 предназначен для обработки прутков из различных типов металлов. Он обеспечивает высокую производительность и точность обработки, что делает его эффективным решением для серийного и массового производства.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

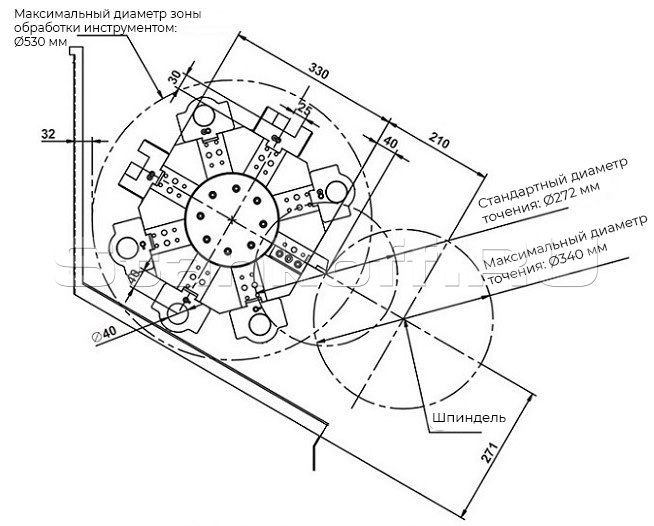

Зона точения

Комплектация

Система ЧПУ SIEMENS 808D ADVANCED
Ручной маховичок управления
Станина чугунная с наклоном с линейными направляющими
Шпиндель высокоточный с осью С1 с электромагнитным тормозом
Гидравлический патрон 8" главного шпинделя
Револьверная головка на 8 позиций
Конвейер для удаления стружки с баком
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Задняя бабка (модель BL-S40)
Блокировка замка передней двери с помощью датчика (стандарт безопасности СЕ)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке

Дополнительные опции

Замена стойки ЧПУ на SIEMENS 828D
Замена стойки ЧПУ на FANUC 0i TF
Деталеуловитель
Шпиндель: отверстие Ø 62 мм, А2-6, 4000 об/мин, патрон 8", 11 кВт, диаметр обрабатываемого прутка 51 мм 22TA
Шпиндель: отверстие Ø 79 мм, патрон 8", 11 кВт, диаметр обрабатываемого прутка 64 мм
Револьверная голова на 12 позиций
Жесткое нарезание резьбы
Кондиционер электрошкафа
Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Пуско-наладочные работы станка.

Система ЧПУ	SIEMENS 808D ADVANCED
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 500
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 270
Максимальная длина точения, мм	320 / 290
Максимальный диаметр точения, мм	Ø 360
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	Ø 56 / Ø 62
Торец шпинделя	А2-5 / А2-6
Максимальная скорость шпинделя, об/мин	5000 / 4000
Максимальный диаметр обрабатываемого прутка, мм	44 / 51
Мощность шпинделя, кВт	7,5 / 11
Патрон шпинделя, дюйм	8"
Перемещения (по осям X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	180+20
Перемещение по оси Z, мм	360
Быстрые перемещения по осям X/Z, м/мин	30
Револьверная голова
Тип револьверной головы	Серво-гидравлическая
Количество инструментальных позиций, шт.	8 (опц. 12)
Время смены инструмента, сек	0,4
Время полного поворота головы, сек	0,57
Сечение хвостовиков инструмента, мм	25х25, Ø 32
Задняя бабка
Диаметр пиноли, мм	70
Перемещение пиноли, мм	90
Конус задней бабки	МТ4
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям (X/Z), мм	0,005/0,008
Повторяемость по осям (X/Z), мм	0,002/0,004
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,58
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	1900
Ширина, мм	1500
Высота, мм	1600
Вес станка, кг	2700 / 2900
