Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-H6/6
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание

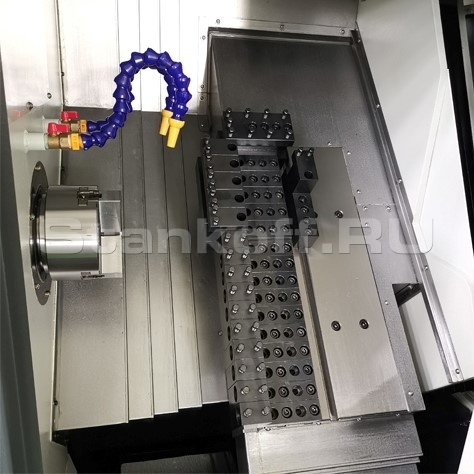

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-H6/6 используется для обработки прутков из различных типов металлов. Модель оснащена линейным инструментальным блоком.
Комплектующие
| Система ЧПУ | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Стандартная комплектация
- Система ЧПУ SYNTEC 21TA
- Ручной маховичок управления
- Серводвигатели SYNTEC
- Станина чугунная с наклоном 45° с линейными направляющими
- Шпиндель 11 кВт, отверстие Ø56 мм, обрабатываемый пруток Ø45 мм, А2-5, 5000 об/мин
- Гидравлический патрон 6" главного шпинделя
- Линейная резцедержка на 4 позиции
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Трансформатор 380В (3 фазы, встроенный)
- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
Дополнительные опции
- Система ЧПУ FANUC 0i-TF + серводвигатели FANUC
- Система ЧПУ SIEMENS 808D + серводвигатели SIEMENS
- Замена шпинделя на шпиндель с отверстием Ø66 мм, A2-6, 4000 об/мин, гидравлический патрон 8", обрабатываемый пруток Ø52 мм, 11 кВт
- Цанговый патрон CL-42 (обрабатываемый пруток Ø42 мм, включая 1 цангу DIN6343 173E)
- Фильтр удаления масляного тумана
- Замена гидравлического патрона 6" на 8"
- 8-позиционная гидравлическая револьверная головка + 2 держателя инструментов
- Приводные блоки (осевой/радиальный): 1+1, 2+2, 3+2
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
| Система ЧПУ | SYNTEC 21TА |
| Основные характеристики | |
| Максимальный диаметр заготовки, устанавливаемый над станиной, мм | Ø 400 |
| Максимальный диаметр заготовки, устанавливаемый над суппортом, мм | Ø 126 |
| Максимальная длина точения, мм | 340 (линейный держатель), 300 (револьверная головка) |
| Максимальный диаметр точения, мм | 300 |
| Главный шпиндель | |
| Тип шпинделя | Механический шпиндель, ременный привод |
| Диаметр отверстия шпинделя, мм | Ø 56 |
| Торец шпинделя | А2-5 |
| Максимальная скорость шпинделя, об/мин | 5000 |
| Максимальный диаметр обрабатываемого прутка, мм | 45 |
| Мощность шпинделя, кВт | 11 |
| Патрон шпинделя, дюйм | 6" |
| Перемещения (по осям X, Y, Z) | |
| Тип линейных направляющих | роликовые |
| Перемещение по оси X, мм | 460 |
| Перемещение по оси Z, мм | 340 |
| Быстрые перемещения по осям X/Z, м/мин | 35 |
| Револьверная голова | |
| Тип револьверной головы | Линейный держатель или револьверная головка |
| Количество инструментальных позиций, шт. | 4 (линейный) или 8 (револьвер) |
| Сечение хвостовиков инструмента, мм | 20х20, Ø 25 |
| Задняя бабка | |
| Наличие | нет |
| Точностные характеристики | |
| Точность позиционирования по осям (X/Z), мм | 0,008/1000 |
| Повторяемость по осям (X/Z), мм | ≤0,005 |
| Другие характеристики | |
| Мощность двигателя насоса СОЖ, кВт | 0,48 |
| Расход СОЖ, м³/ч | 2,5 |
| Габариты станка | |
| Длина, мм | 2140 |
| Ширина, мм | 1780 |
| Высота, мм | 1780 |
| Вес станка, кг | 2700 |
