Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK100
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK100 предназначен для обработки заготовок из различных типов металлов.
Комплектующие
| Система ЧПУ | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с линейными направляющими
- Сервоприводы FANUC
- Гидравлический патрон главного шпинделя Ø 630 мм
- Шпиндель 22 кВт
- Револьверная головка на 4 позиции
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрошкафа

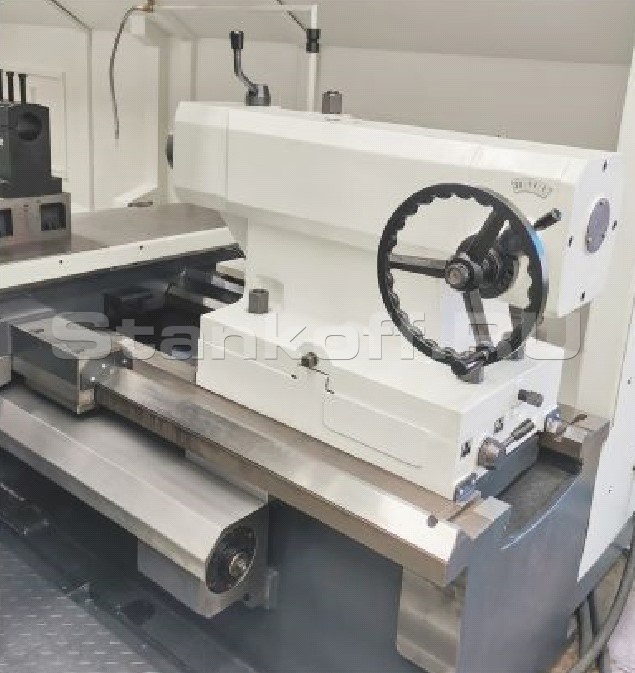

- Задняя бабка ручная
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ.
Дополнительные опции
- Система ЧПУ SIEMENS 828D
- Система ЧПУ GSK980TDi
| Система ЧПУ | FANUC 0i-TF |
| Основные характеристики | |
| Максимальный диаметр заготовки, устанавливаемый над станиной, мм | Ø 1040 |
| Максимальный диаметр заготовки, устанавливаемый над суппортом, мм | Ø 650 |
| Максимальная длина точения, мм | 1300/2800 |
| Расстояние между центрами, мм | 1500/3000 |
| Максимальный диаметр точения, мм | Ø 630 |
| Ширина направляющих, мм | 755 |
| Главный шпиндель | |
| Тип шпинделя | Механический шпиндель, ременный привод |
| Диаметр отверстия шпинделя, мм | Ø 130 |
| Торец шпинделя | А2-15 |
| Максимальная скорость шпинделя, об/мин | 3,5÷500 Ⅰ 3,5÷160, Ⅱ 5÷233, Ⅲ 7÷345, Ⅳ 11÷500 |
| Мощность шпинделя, кВт | 22 |
| Патрон шпинделя, мм | Ø 630 |
| Перемещения (по осям X, Y, Z) | |
| Тип линейных направляющих | роликовые |
| Перемещение по оси X, мм | 520 |
| Перемещение по оси Y, мм | - |
| Перемещение по оси Z, мм | 1300/2800 |
| Быстрые перемещения по осям X/Z, м/мин | 3/6 |
| Быстрые перемещения по оси Y, м/мин | - |
| Диаметр/шаг ШВП по оси X, мм | Ø 40/6 |
| Диаметр/шаг ШВП по оси Z, мм | Ø 63/10 |
| Ширина направляющих, мм | 755 |
| Инструментальная система | |
| Тип инструментальной системы | 4-х позиционная резцедержка |
| Количество инструментальных позиций, шт. | 4 |
| Сечение хвостовиков инструмента, мм | 40х40 |
| Задняя бабка | |
| Перемещение пиноли задней бабки, мм | 300 |
| Конус пиноли задней бабки | MT6# |
| Диаметр пиноли задней бабки, мм | Ø 160 |
| Точностные характеристики | |
| Точность позиционирования по осям (X/Z), мм | 0,040/0,050 (1500), 0,060 (3000) |
| Повторяемость по осям (X/Z), мм | 0,011/0,018 (1500), 0,025 (3000) |
| Другие характеристики | |
| Потребляемая мощность станком, кВА | 40 |
| Габариты станка | |
| Габариты (ДxШxВ), мм | 4640×2300×2100 (1500) 6150×2650×2290 (3000) |
| Вес станка, кг | 10500/12500 |
