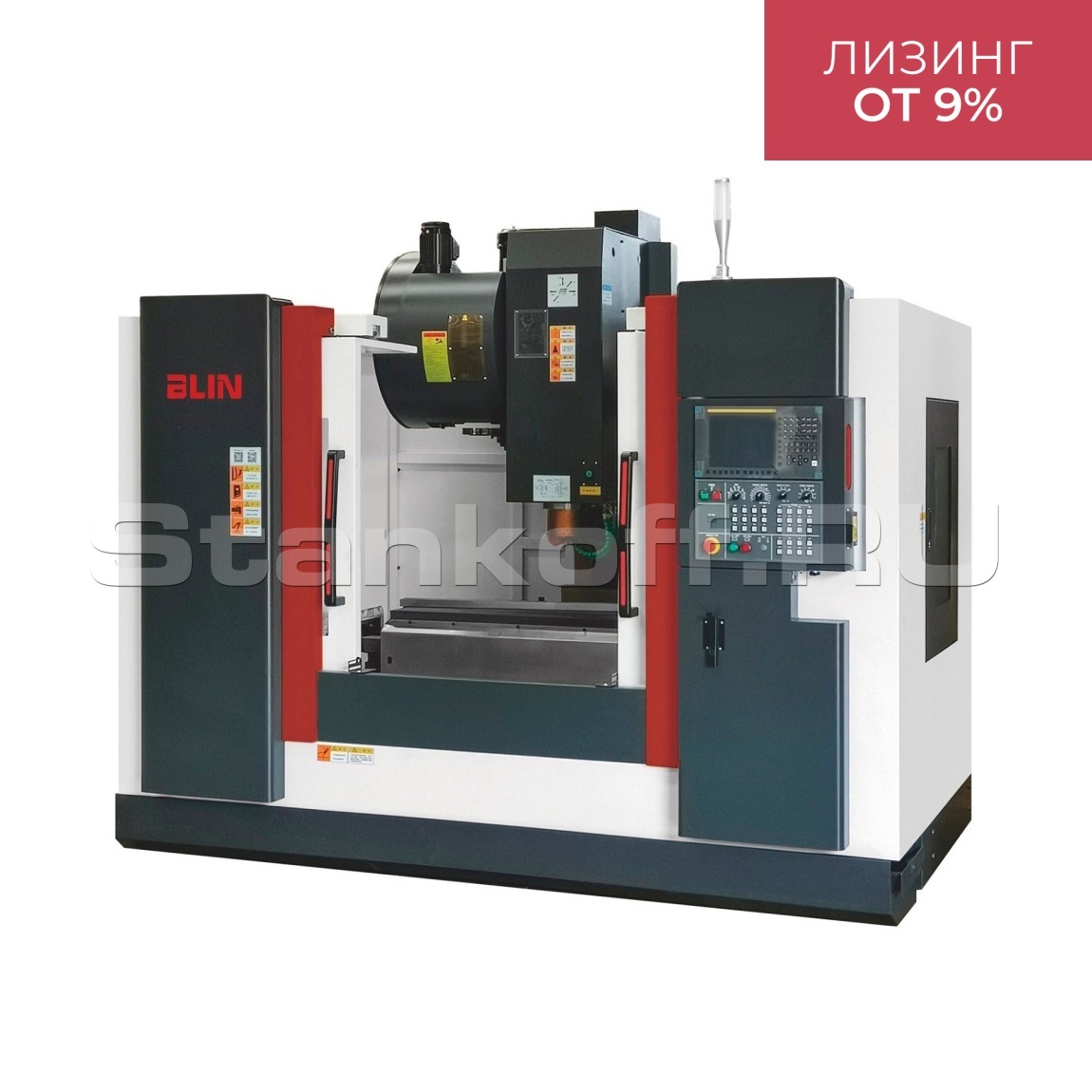

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-B1060
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-B1060 — это высокоточное оборудование тяжелой серии, предназначенное для фрезерной обработки металлических деталей различных размеров и сложности.
Комлектующие
| Система ЧПУ | FANUC (Япония) / SIEMENS (Германия) |
| Привода | FANUC (Япония) / SIEMENS (Германия) |
| ШВП | NACHI (Япония) / FAG (Германия) |
| Направляющие | HIWIN, PMI (Тайвань) / REXROTH (Германия) |
| Подшипники шпинделя | NSK (Япония) / FAG (Германия) |
| Шпиндель | KENTURN / VYU CHENG (Тайвань) |
| Инструментальный магазин | DEX (Тайвань) |
| Система смазки | LUBE (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | MINDMAN (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | NBK, MIKI PULLEY (Япония) |
Стандартная комплектация
- Система ЧПУ SIEMENS 828D
- MPG маховик
- Шпиндель 8 000 об/мин (ременной привод)
- Двигатель шпинделя 7,5/11 кВт
- Масляное охлаждение шпинделя
- Серводвигатели FANUC по осям X/Y/Z
- Автоматическая смена инструмента на 20 позиции
- Стружечный конвейер цепного типа
- Кондиционер электрического шкафа
- Замок передней двери датчиком, замок боковой двери болтами
- Полностью закрытая рабочая зона
- Система автоматической смазки
- Система охлаждения
- Освещение рабочей зоны станка
- Трехцветная индикаторная лампа
- Пистолет для СОЖ
- Пистолет для сжатого воздуха
- Трансформатор 380В (3 фазы встроенный)
- Выравнивающие опоры
- Комплект инструментов для настройки и обслуживания станка
- Комплект технической документации
| Система ЧПУ | SIEMENS 828D |
| Рабочий стол | |
| Размер стола, мм | 1300×600 |
| Т-образные пазы, шт | 5/18/120 |
| Максимальная грузоподъёмность стола, кг | 800 |
| Перемещения | |
| По оси X, мм | 1000 |
| По оси Y, мм | 600 |
| По оси Z, мм | 650 |
| Шпиндель | |
| Расстояние от торца шпинделя до поверхности стола, мм | 180÷780 |
| Расстояние от центра шпинделя до колоны, мм | 655 |
| Конус шпинделя | BT40 (опц. BT50) |
| Мощность шпинделя (опция), кВт | 7,5/11 (FANUC) 9 (SIEMENS 828D) |
| Максимальная скорость шпинделя (опция), об/мин | 8000 (10000/12000) |
| Оси | |
| Скорость подачи, м/мин | 10 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 20/20/20 |
| Диаметр/шаг ШВП по осям X/Y/Z, мм | 40/12 |
| Точностные характеристики | |
| Точность позиционирования по осям X/Y/Z, мм | 0,015/0,012/0,012 |
| Повторяемость по осям X/Y/Z, мм | 0,010/0,008/0,008 |
| Инструментальный магазин | |
| Количество инструментов | 20 (зонтик) 24 (рука) |
| Максимальный вес инструмента, кг | 8 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный диаметр инструмента (с занятым соседом), мм | 80 |
| Максимальный диаметр инструмента (со свободным соседом), мм | 110 |
| Время смены инструмента, сек | 2 |
| Максимальная потребляемая мощность, кВА | 20 |
| Габаритные размеры | |
| Длина, мм | 3200 |
| Ширина, мм | 2750 |
| Высота, мм | 3200 |
| Вес станка, кг | 7500 |
