Детальное описание
Токарный обрабатывающий центр BL-H60SY2 — высокоточное оборудование, предназначенное для обработки различных материалов с повышенной производительностью. Модель разработана с учетом требований современных производств и обладает рядом технологических особенностей, обеспечивающих эффективность и точность обработки.
Преимущества:
- Повышенная жёсткость и виброустойчивость за счёт большого количества рёбер жёсткости в станине — стабильная работа при высоких нагрузках.
- Точная обработка благодаря линейным направляющим HIWIN (Тайвань) и высококачественным подшипникам NSK (Япония).
- Высокоточное позиционирование обеспечивается ШВП HIWIN — надёжная повторяемость операций.
- Сокращение времени изготовления деталей за счёт одновременной работы двух шпинделей — эффективная двухканальная ЧПУ-система.
- Возможность параллельной обработки двух разных деталей — повышение гибкости производства.
- Сбалансированная резка с верхней и нижней револьверными головками — увеличение пропускной способности.
- Поддержка автоматической подачи прутка — рост производительности и снижение ручного труда.
Конструктивные особенности

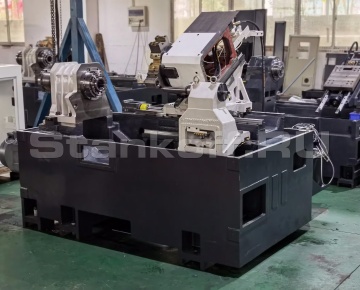

Конструкция станка
Конструкция центра обеспечивает высокую производительность и точность при непрерывной и прерывистой обработке. Наклонная станина облегчает доступ к заготовке, улучшает стружкоудаление и упрощает техобслуживание. Монолитная станина из сплава «Mechanite» повышает жёсткость и проходит обработку искусственным старением для долговечности.

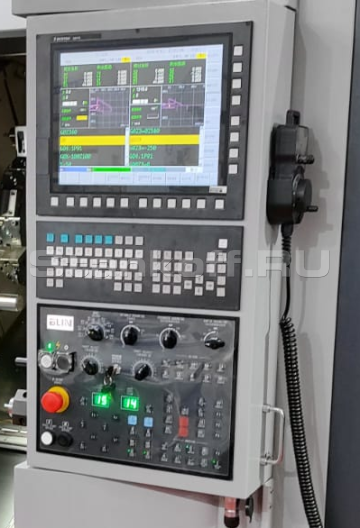

Централизованная панель управления
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки.
Двигатель для поворота револьверной головы
Двигатель для поворота револьверной головы позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
Ленточный стружкоуборочный транспортер
Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.
Отдельный бак для СОЖ
Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.

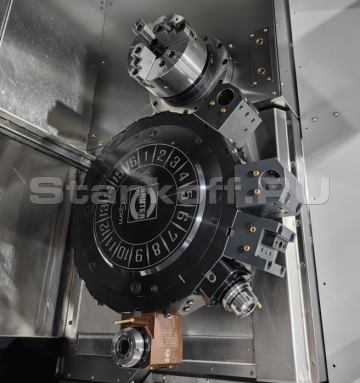

Верхняя инструментальная револьверная голова
Оснащена приводной системой немецкой компании SAUTER на 16 инструментальных позиций с интерполяцией по оси Y под углом 30°, что обеспечивает высокую жесткость обработки по сравнению с обычными осями. Нижняя инструментальная револьверная голова оснащена приводной системой немецкой компании SAUTER на 16 инструментальных позиций без оси Y.| Основные характеристики | |
|---|---|
| Система ЧПУ | FANUC 0i-TF (0) |
| Максимальный диаметр заготовки, мм | Ø 280 |
| Максимальная длина точения, мм | 600 |
| Максимальный диаметр точения, мм | Ø 250 |
| Главный шпиндель, противошпиндель | |
| Тип передачи шпинделя/противошпинделя | прямой привод |
| Диаметр отверстия шпинделя, мм | Ø 65 |
| Торец шпинделя | А2-6 |
| Макс. скорость шпинделя, об/мин | 4 300 |
| Макс. диаметр прутка, мм | Ø 51 |
| Мощность шпинделя, кВт | 22 |
| Патрон шпинделя, дюйм | 8" |
| Индексация шпинделя (ось С), град. | 0,001 |
| Перемещения | |
| Тип линейных направляющих | роликовые |
| Перемещения X1/Z1/Y, мм | 200 / 600 / 100 |
| Мощности двигателей X1/Z1/Y, кВт | 1,8 / 1,8 / 2,5 (Fanuc) |
| Быстрые перемещения X1/Z1/Y, м/мин | 24 / 24 / 18 |
| Перемещения X2/Z2/Z3, мм | 180 / 630 / 600 |
| Мощности двигателей X2/Z2/Z3, кВт | 1,8 / 1,8 / 2,5 (Fanuc) |
| Быстрые перемещения X2/Z2/Z3, м/мин | 24 / 24 / 20 |
| Револьверная голова | |
| Количество головок, шт | 2 |
| Тип головок | ВМТ 55 |
| Инструментальных позиций, шт | 16 |
| Время смены инструмента, сек | 0,28 |
| Время поворота головы, сек | 0,4 |
| Сечение хвостовиков, мм | 25×25, Ø 40 |
| Мощность приводного инструмента, кВт | 4,5 (Fanuc) |
| Скорость приводного инструмента, об/мин | 6 000 |
| Точностные характеристики | |
| Точность позиционирования X1/Z1/Y/X2/Z2/Z3, мм | 0.006 / 0.008 / 0.008 / 0.006 / 0.008 / 0.008 |
| Повторяемость X1/Z1/Y/X2/Z2/Z3, мм | 0.002 / 0.004 / 0.004 / 0.002 / 0.004 / 0.004 |
| Другие характеристики | |
| Мощность насоса СОЖ, кВт | 0,55 |
| Расход СОЖ, м³/ч | 2,5 |
| Габариты (Д×Ш×В), мм | 3500×1700×1800 |
| Вес станка, кг | 9 000 |
