Токарный обрабатывающий центр модели BLIN BL-S300Y
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный обрабатывающий центр BLIN BL-S300Y предназначен для обработки прутков из различных металлов.
Преимущества:
- Жёсткая монолитная станина из сплава Mechanite с последующей термообработкой (искусственное старение) обеспечивает прочность и долговечность конструкции. Усиленные рёбра жёсткости повышают виброустойчивость и снижают влияние динамических нагрузок.
- Высокая точность достигается за счёт линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония). Точное позиционирование обеспечивают шарико-винтовые пары (ШВП) HIWIN.
Конструктивные особенности

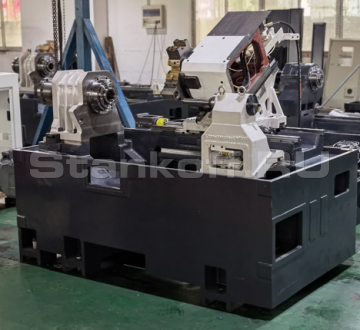

Станина
Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
ШВП
ШВП с предварительным натяжением и двойным креплением. Оба конца оси X и оси Z жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение даже с высокой нагрузкой.

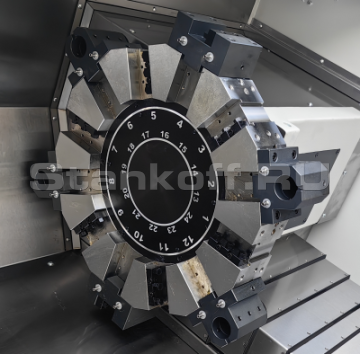

Двигатели для поворота револьверной головы
Двигатели для поворота револьверной головки позволяет менять инструмент за 0,3 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.

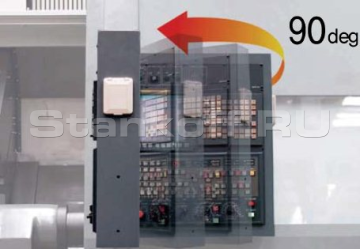

Централизованная панель управления
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки.

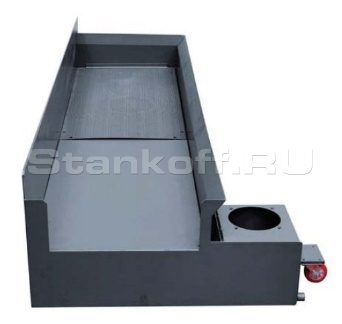

Отдельный бак для СОЖ
Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.

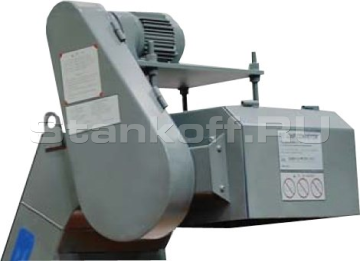

Ленточный стружкоуборочный транспортер
Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.Стандартная комплектация
- Система ЧПУ FANUC 0i-TF;
- Ручной маховичок управления;
- Станина чугунная с наклоном 30° с линейными направляющими;
- Шпиндель высокоточный с осью C1 с электромагнитным тормозом, 15/18,5 кВт;
- Гидравлический патрон 10" главного шпинделя;
- Револьверная головка на 12 позиций, BMT65;
- Ось Y;
- Система подачи СОЖ;
- Автоматическая система смазки;
- Освещение рабочей зоны станка;
- 3-х цветная сигнальная лампа;
- Пистолет для воздуха;
- Пистолет для СОЖ;
- Педаль управления патроном;
- Выносная педаль управления;
- Трансформатор 380В (3 фазы встроенный);
- Автоматический цепной конвейер для стружки и бункер для стружки;
- Кондиционер электрошкафа;
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
- Приводной инструментальный блок (осевой BMT65) – 1 шт.;
- Приводной инструментальный блок (радиальный BMT65) – 1 шт.;
- Комплект инструментов для настройки и обслуживания станка;
- Комплект документации по обслуживанию станка на русском языке;
- Держатели инструмента – 8 шт. (4 штуки круглые, 4 штуки квадратные).
| Максимальный диаметр заготовки над станиной, мм | Ø 630 |
| Максимальный диаметр заготовки над суппортом, мм | Ø 330 |
| Максимальная длина точения, мм | 800 / 1100 / 1500 |
| Максимальный диаметр точения, мм | Ø 520 |
| Тип передачи | ременный привод |
| Диаметр отверстия шпинделя, мм | Ø 91 (опц. Ø127) |
| Торец шпинделя | А2-8 (опц. А2-11) |
| Максимальная скорость шпинделя, об/мин | 3 500 (опц. 2 500) |
| Максимальный диаметр обрабатываемого прутка, мм | Ø 75 (опц. Ø 91) |
| Мощность шпинделя, кВт | 15 / 18,5 |
| Максимальный крутящий момент, Нм | A2-8: 143 (опц. A2-11: 220) |
| Патрон шпинделя, дюйм | A2-8: 10" (опц. A2-11: 12"/15") |
| Индексация шпинделя (ось C), град. | 0,001° |
| Тип линейных направляющих | роликовые |
| Перемещение по оси X, мм | 260 + 10 |
| Перемещение по оси Z, мм | 850 / 1150 / 1550 |
| Перемещение по оси Y, мм | ±50 |
| Быстрые перемещения по осям X/Z, м/мин | 30 |
| Тип револьверной головы | BMT65 |
| Количество инструментальных позиций, шт. | 12 |
| Время смены инструмента, сек | 0,3 |
| Время полного поворота головы, сек | 0,9 |
| Сечение хвостовиков инструмента, мм | 25×25, Ø 40 |
| Мощность двигателя приводного инструмента, кВт | 4,5 |
| Максимальный крутящий момент приводного инструмента, Нм | 18 |
| Максимальная скорость приводного инструмента, об/мин | 6 000 |
| Ход пиноли задней бабки, мм | 120 |
| Скорость быстрого перемещения задней бабки, м/мин | 15 |
| Конус пиноли задней бабки | МТ5 |
| Шероховатость, мм | Ra 0.4 ÷ 1.6 |
| Соосность, мм | ≤ 0,003 |
| Точность позиционирования по осям X/Z, мм | 0,005 / 0,008 |
| Повторяемость по осям X/Z, мм | 0,002 / 0,004 |
| Мощность двигателя насоса СОЖ, кВт | 0,7 |
| Расход СОЖ, м³/ч | 3 |
| Длина, мм | 3520 / 3970 / 4090 |
| Ширина, мм | 2080 |
| Высота, мм | 2050 |
| Вес станка, кг | 7150 / 7750 / 8200 |
