Детальное описание

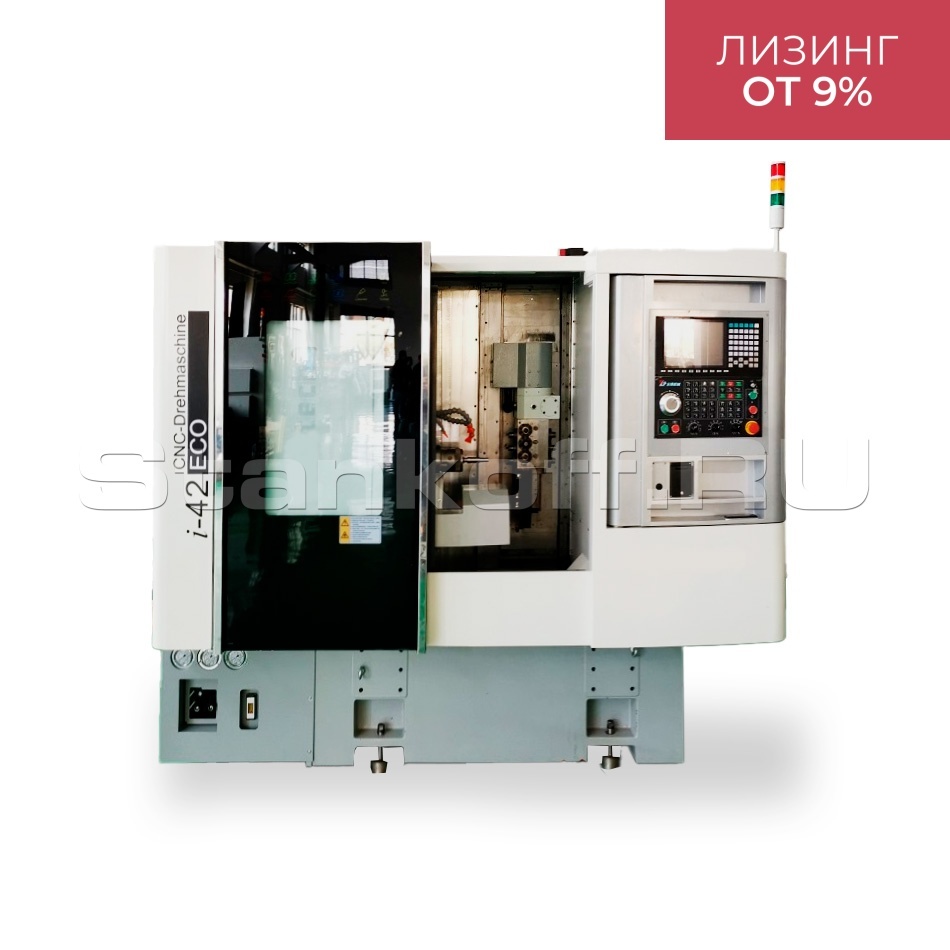

Токарный автомат с ЧПУ NINGBO BLIN MACHINERY BL-i42 ECO/M предназначен для высокоточной и эффективнойобработки прутков из различных металлов. Отличается высокой производительностью и точностью обработки.
Комлектующие
| Система ЧПУ | SYNTEC (Тайвань) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Стандартная комплектация

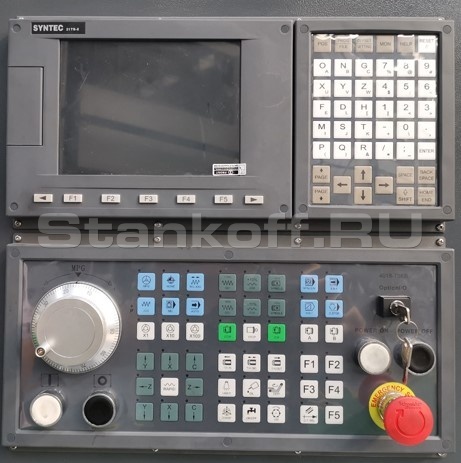

- Система ЧПУ SYNTEC 22TB
- Ручной маховичок управления

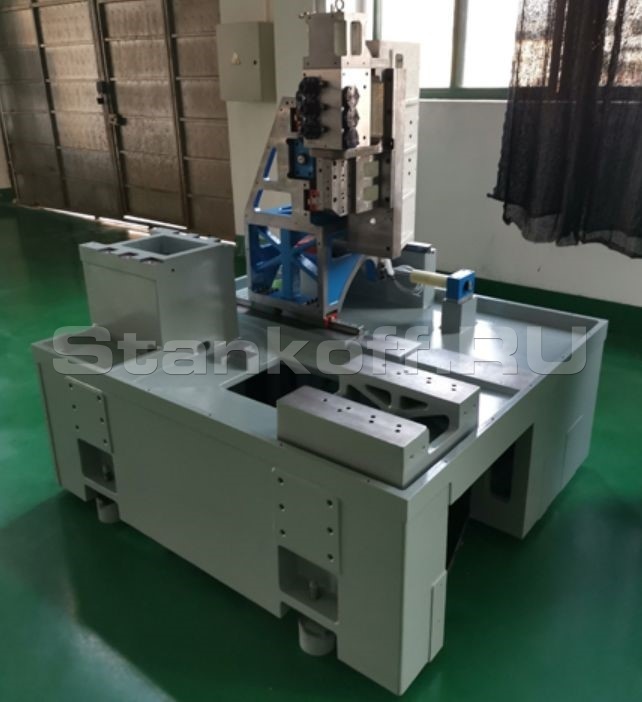

- Станина чугунная с наклоном 30° с линейными направляющими
- Сервоприводы SYNTEC
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Цанговый патрон CL-42

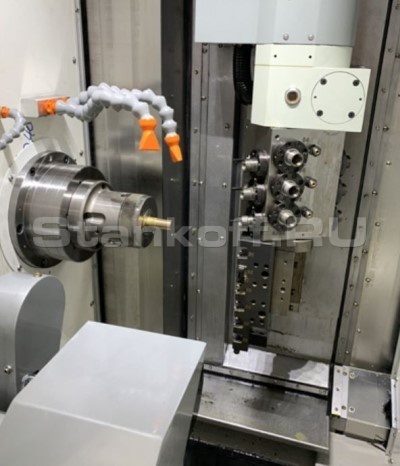

- Блок приводных инструментов: 3 осевых, 3 радиальных позиции
- Блок токарного инструмента: 6 для внешнего точения, 5 для внутреннего точения
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Трансформатор 380В (3 фазы встроенный)
- Автоматический конвейер для стружки и бункер для стружки
- Выносная педаль управления
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке.
Дополнительные опции
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
| Система ЧПУ | SYNTEC 21TB |
| Основные характеристики | |
| Максимальный диаметр обрабатываемого прутка, мм | Ø 42 |
| Максимальная длина точения, мм | 250 |
| Главный шпиндель | |
| Диаметр отверстия шпинделя, мм | Ø 43 |
| Торец шпинделя | А2-5 |
| Максимальная скорость шпинделя, об/мин | 4 500 |
| Биение шпинделя, мм | ≤0,002 |
| Перемещения по осям | |
| Время смены инструмента (соседний), сек | 0,3 |
| Время смены инструмента (полный поворот), сек | 0,6 |
| Индексация оси С, град | 0,001° |
| Перемещение по оси X, мм | 150 |
| Перемещение по оси Y, мм | 410 |
| Перемещение по оси Z, мм | 250 |
| Быстрые перемещения по осям X, Y, Z, м/мин | 30 |
| Инструментальная система | |
| Количество токарных резцов, шт | 6 для внешней обработки + 5 для внутренней обработки |
| Размер державки инструмента, мм | 20х20 |
| Диаметр хвостовика инструмента, мм | Ø 20 |
| Количество приводного инструмента, шт | 3 осевых + 3 радиальных |
| Мощность приводного инструмента, кВт | 2,4 |
| Тип цанг приводного инструмента | ER20 |
| Задняя бабка | |
| Наличие | нет |
| Точностные характеристики | |
| Точность позиционирования, мм | ≤0,004 |
| Повторяемость, мм | ≤0,003 |
| Габаритные размеры | |
| Длина, мм | 2350 |
| Ширина, мм | 1700 |
| Высота, мм | 1900 |
| Вес станка, кг | 3000 |
