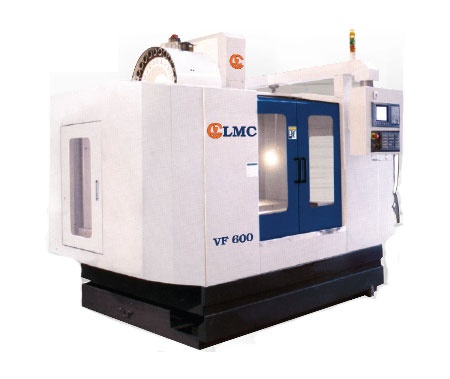

Обрабатывающий центр фрезерный с ЧПУ VF-600


Обрабатывающий центр фрезерный с ЧПУ VF-600
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Современные высокопроизводительные фрезерные обрабатывающие центры серии VF применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества. Они отличаются высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих таких фирм, как THK, Timken, SKF, Star, Fanuc, Fagor, Heidenhain, Siemens, Mitsubishi, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства. Вертикальный центр VF 320 с размерами стола 800х320 производства концерна LMC Corporation поставляется в различных конфигурациях, в том числе со сменой паллет, шпинделем на 8000 об/мин. По специальному запросу может быть заказана четвёртая координата.

В стандартную комплектацию входит:

1. Система ЧПУ Fanuc oi mate-Mc

Модель УЧПУ

Series Oi Mate Mc

Число управл. осей

3 + 1 шп.

Объем памяти для данных и программ

256 кБайт. При установке PCMCIA -Memory Card ограничивается лишь ее объемом (с нее может осуществляться и выполнение)

Загрузка/выгрузка программ

RS 232, встроенный Ethernet, PCMCIA -Memory Card (приобретается отдельно), FDD (опция), USB (опция)

Тип экрана

7,2" ЖК / 9" ЭЛТ (моно)

Язык экранного диалога

английский (русский ожидается)

Язык программирования

диалоговое + ISO

Особенности программирования

Упрощенное диалоговое программирование с помощью оболочки Manual Guide Oi

Возможность программировать сложные 2D контуры с чертежа

имеется (только для версий с индексом "Т")

Параметрическое программирование

имеется

Опциональные возможности

дисплей с функцией персонального компьютера c RAM до 128 МБ, HDD, FDD, USB и PCMCIA- интерфейсами

Состав УЧПУ: блок управления размерами 60 х 380 х 172 или 112 х 380 х 172 мм; панель оператора с клавиатурой размерами 400 х 200 х 92 или 220 мм (есть и другие размеры);

2. Уникальная конструкция шпинделя LMC обеспечивает способность выдерживать высокие осевые нагрузки практически без повышения температуры. Чтобы гарантировать длительный срок службы, шпиндель герметизируется сжатым воздухом для предотвращения загрязнения. В стандартную комплектацию фрезерного центра VF 320 поставляется шпиндель с частотой вращения 8000 об/мин.

3. 20-ти позиционный револьверный барабан с боковой установкой инструмента оснащен быстродействующим надежным устройством автоматической смены инструмента. Конструкция разработана таким образом, чтобы максимально обезопасить конусы оправок от попадания стружки и других инородных тел(при отсутствии инструмента гнездо блокируется специальной дверцей), а сам процесс смены инструмента сделать безвибрационным и плавным, что в свою очередь продлит срок службы центра.

4. Удобный пульт дистанционного управления с маховичком может использоваться для перемещения по всем осям, а также для редактирования программы, ручной коррекции величины скорости вращения шпинделя и скорости подачи, поблочной прокрутки программы и многого другого.

5. Электроавтоматика ведущих мировых производителей, таких как Mitsubishi Electrics, Schneider, Siemens, Fanuc и др. обеспечивают надежную и бесперебойную работу всех электронных систем центра.

Техническая характеристика

Технические характеристики

VF 600

Наибольшее перемещение по оси Х, мм

1000

Наибольшее перемещение по оси Y, мм

600

Наибольшее перемещение по оси Z, мм

500

Расстояние от шпинделя до стола, мм

150~650

От центра шпинделя до колонны, мм

655

Ускоренные подачи по X, Y, мм/мин

12000

Ускоренные подачи по Z, мм/мин

12000

Диапазон рабочих подач, мм/мин

1~5000

Размер стола, мм

1300х600

Грузоподъемность стола, кг

800

Макс. скорость вращения, об/мин

8000

Мощность двигателя шпинделя, kW

7,5

Конус шпинделя

BT40

Кол-во инструментальных позиций, шт

16(24)

Габариты, мм

2508х2900 х2700

Масса, кг

6500
